Типографический 3D-эффект в Photoshop CC 2014

21 августа 2014 | Опубликовано в Уроки | 6 Комментариев »

В этом уроке вы узнаете как экспериментировать с фигурами и опциями 3D в Adobe Photoshop CC 2014. Мы создадим простой типографический 3D эффект. Урок не займет у вас много времени, однако по результату этого не скажешь. После выполнения урока ваш арсенал техник пополнится еще одним методом, который вы сможете модифицировать и применять для создания других проектов.



Результат

3D Layered Blocks Text Effect

Исходники

Шаг 1

Создайте документ размером 1360 x 1240 px и залейте фоновый слой цветом #fcfcfc.

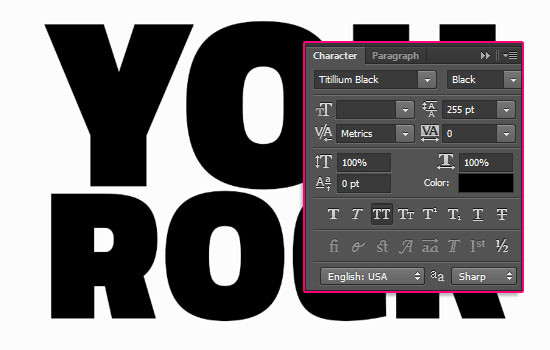

Создайте ваш текст, используя все заглавные буквы и шрифт Titillium. Если вы используете больше одной строки текста, подгоните размер каждой строки и интерлиньяж.

В примере использован размер (Size) шрифта 467 и 360, и интерлиньяж (Leading) - 250.

3D Layered Blocks Text Effect step 1

Кликните правой кнопкой по слою с текстом и выберите Convert to Shape/Преобразовать в кривые. Теперь дублируйте слой с текстом и сделайте его невидимым, нажав на иконку глаза возле слоя.

3D Layered Blocks Text Effect step 1

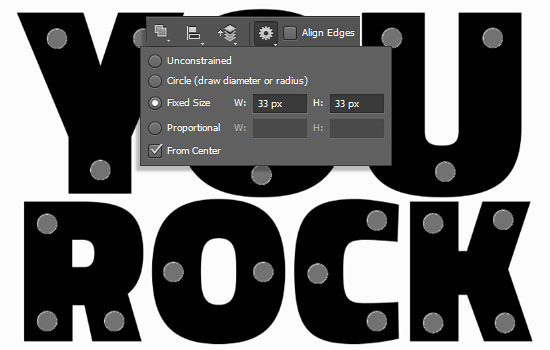

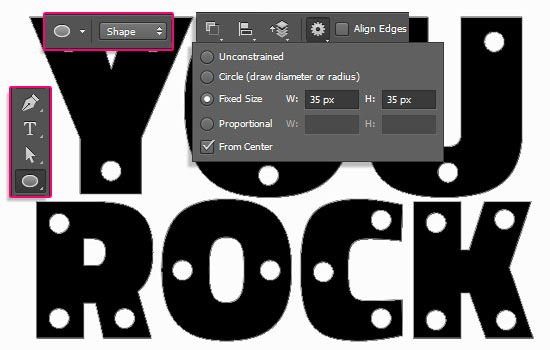

Возьмите инструмент Ellipse/Эллипс, в панели настроек выберите тип Shape/Фигура, затем кликните по иконке Geometry Options/Геометрические настройки. И настройте параметры как показано ниже.

В панели настрое выберите режим Subtract Front Shape/Вычесть переднюю фигуру. Затем рисуйте поверх букв круги, как показано ниже.

3D Layered Blocks Text Effect step 1

Создайте новый слой и, не меняя инструмента, настройте геометрические параметры как показано ниже. На этот раз выберите режим Combine Shapes/Объединить фигуры. Рисуйте внутри созданных ранее кругов новые, совсем ненамного более мелкие. Чтобы увеличить точность создания фигур, увеличьте масштаб просмотра документа.

3D Layered Blocks Text Effect step 1

Шаг 2

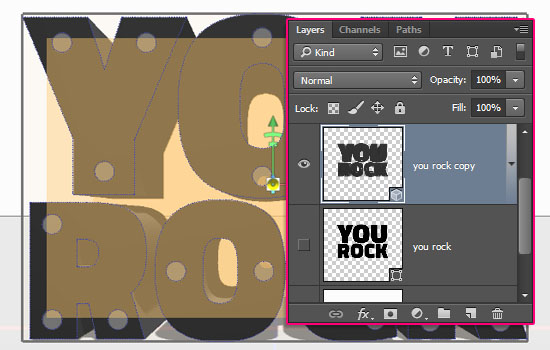

После того как вы закончите, активируйте видимый слой с текстом и в меню выберите 3D > New 3D Extrusion from Selected Path/3D>Новая 3D-экструзия из выделенного контура. Это конвертирует слой в 3D-слой.

3D Layered Blocks Text Effect step 2

Чтобы получить доступ к необходимым настройкам, нам понадобится открыть две палитры: палитру 3D и палитру Properties/Свойства (оба можно открыть через меню Window/Окно).

Палитра 3D содержит все компоненты 3D-композиции, и когда вы кликните по любому из них, в палитре Properties/Свойства вы увидите их настройки. Убеждайтесь что вы выбираете нужный элемент в палитре 3D, прежде чем изменить его настройки в палитре Properties/Свойства.

3D Layered Blocks Text Effect step 2

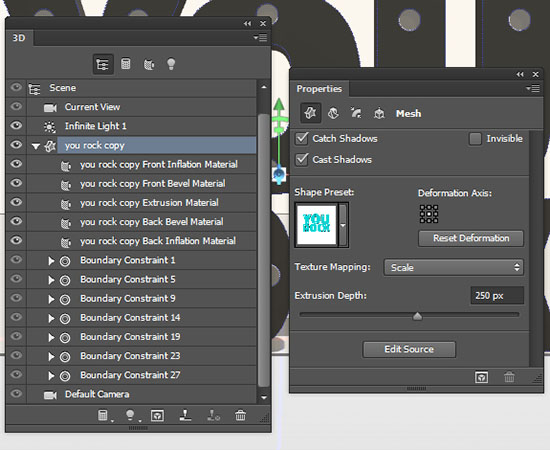

В палитре  3D выберите 3D Mesh/3D сетка, затем в палитре Properties/Свойства измените его параметр Extrusion Depth/Глубина экструзии на 250.

3D Layered Blocks Text Effect step 2

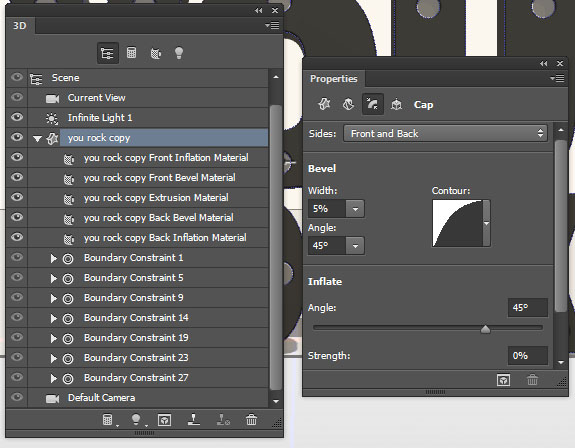

Кликните по иконке Cap/Капитель в палитре Properties/Свойства, и настройте этот параметр как показано ниже.

3D Layered Blocks Text Effect step 2

Шаг 3

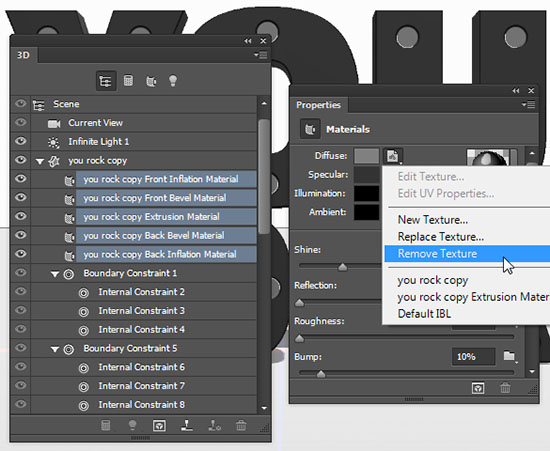

Выделите все материалы 3D Mesh/3D, затем кликните по иконке Diffuse/Диффузия в палитре Properties/Свойства и выберите Remove Texture/Удалить текстуру.

3D Layered Blocks Text Effect step 3

Измените остальные параметры как показано ниже. Цвета, использованные в формате RGB:

Diffuse/Диффузия: 231,231,231
Specular/Блик: 51,51,51
Illumination/Свечение: 0,0,0
Ambient/Освещение: 0,0,0

3D Layered Blocks Text Effect step 3

Создайте две копии 3D-слоя, который только что изменили.

3D Layered Blocks Text Effect step 3

Шаг 4

Выберите слой Ellipse 1 (тот, в котором мелкие круги), в меню выберите 3D > New 3D Extrusion from Selected Path/3D>Новая 3D-экструзия из выделенного контура... Смените для Сетки (Mesh) Extrusion Depth/Глубину экструзии на 1375.

3D Layered Blocks Text Effect step 4

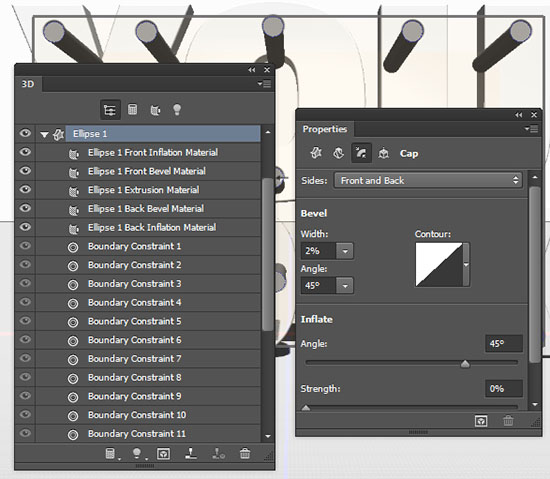

Настройте параметры Cap/Капители как показано ниже.

3D Layered Blocks Text Effect step 4

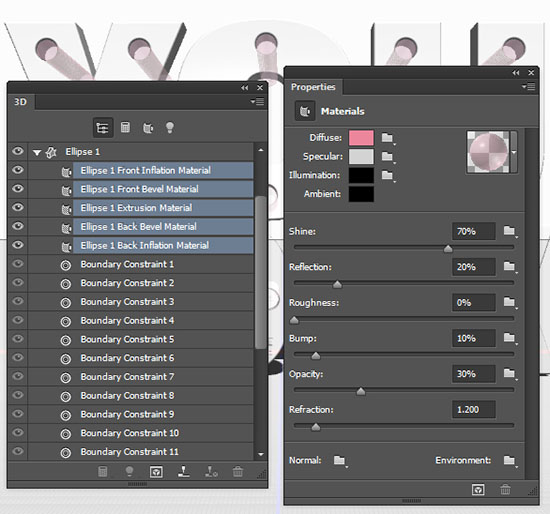

Выделите все материалы (Material), удалите текстуру при помощи иконки Diffuse/Диффузии, затем укажите параметры, как показано ниже. Цвета:

Diffuse/Диффузия: 235,134,157 (но вы можете выбрать другой цвет)
Specular/Блик: 211,211,211
Illumination/Свечение: 0,0,0
Ambient/Освещение: 0,0,0

Низкий уровень Opacity/Непрозрачности может привести к длительному процессу рендеринга. Так что если вы хотите, чтобы рендер прошел быстро, оставьте непрозрачность на 100%.

3D Layered Blocks Text Effect step 4

Шаг 5

Сделайте видимым оригинальный слой с текстом. В меню выберите 3D > New 3D Extrusion from Selected Path/3D>Новая 3D-экструзия из выделенного контура. Смените глубину экструзии на 20.

3D Layered Blocks Text Effect step 5

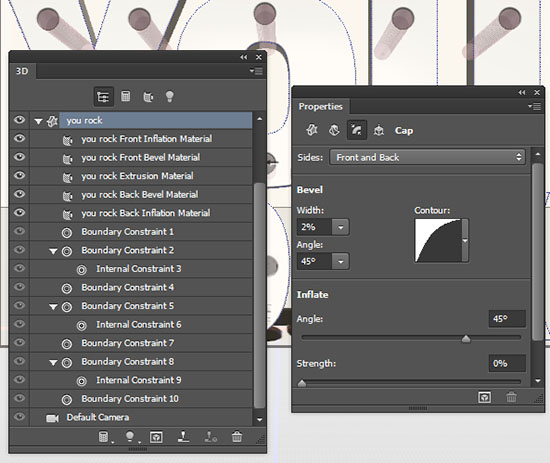

Настройте параметры Cap/Капители как показано ниже.

3D Layered Blocks Text Effect step 5

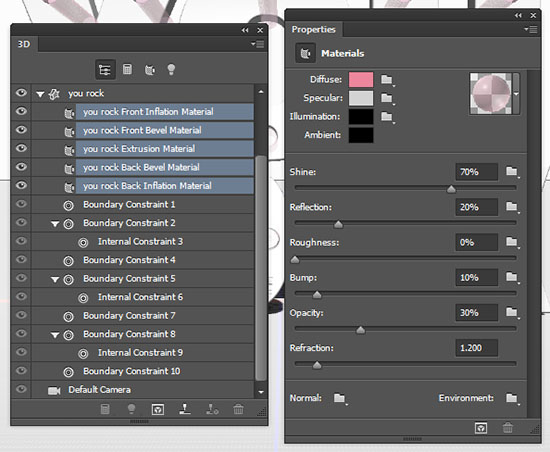

Примените такой же материал, что был использован для кругов.

3D Layered Blocks Text Effect step 5

Шаг 6

Поместите оригинальный слой с текстом поверх остальных слоев, затем выделите все 3D-слои, которые у вас есть.

3D Layered Blocks Text Effect step 6

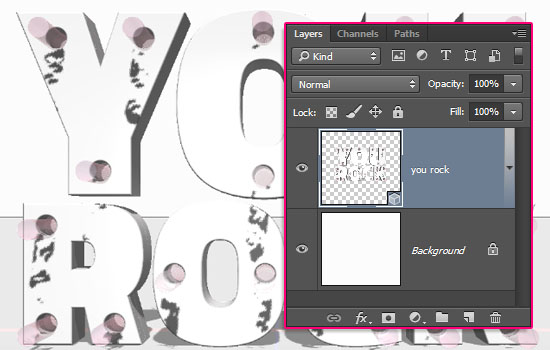

В меню выберите 3D > Merge 3D Layers/3D>Объединить 3D-слои.

3D Layered Blocks Text Effect step 6

Возьмите инструмент Move/Перемещение и обратите внимание на панель настроек. Вы увидите целый набор 3D-режимов для этого инструмента. Когда вы выбираете один из них, вы можете перемещать и изменять тот элемент, что выбран в палитре 3D.

Кликните вкладку Current View/Текущий вид в палитре 3D, чтобы изменить угол камеры.

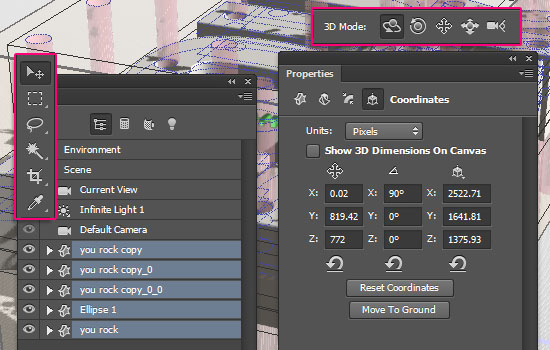

Затем выделите все вкладки 3D mesh/3D сетки в палитре 3D, кликните по иконке Coordinates/Координаты в палитре Properties/Свойства, и смените X Rotation Angle/Угол поворота по оси X на 90. После этого в меню выберите 3D > Move Object to Ground Plane/3D > Переместить объект на плоскость_основания, чтобы убедиться что он не висит в воздухе.

3D Layered Blocks Text Effect step 6

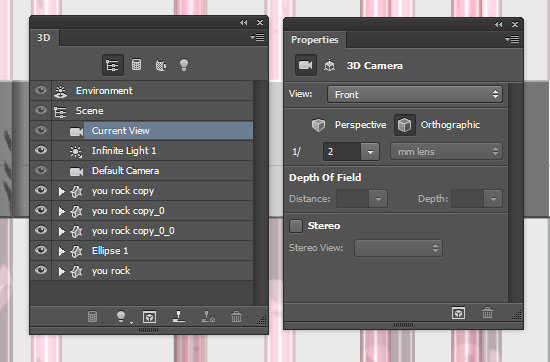

Кликните по вкладке Current View/Текущий вид в палитре 3D и выберите Front/Спереди в меню View/Вид.

3D Layered Blocks Text Effect step 6

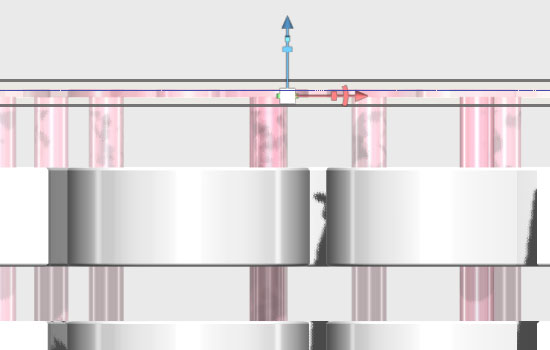

Если нужно, увеличьте масштаб просмотра, возьмите инструмент Move/Перемещение, и начните перемещать 3D сетки по вертикали так, как вам нравится. Кликните по сетке в 3D-композиции (или выберите ее имя в панели 3D) и используйте 3D Axis/3D-оси, чтобы внести изменения.

Стрелки на концах оси перемещают сетку, часть под ними используется для вращения, а кубики используются для масштабирования. Куб в центре используется для масштабирования объекта равномерно. Все, что вам нужно сделать, это кликнуть и потянуть нужную часть.

Возможно вам понадобится переключиться на вид Top/Сверху, чтобы проверить расположение ваших сеток.

3D Layered Blocks Text Effect step 6

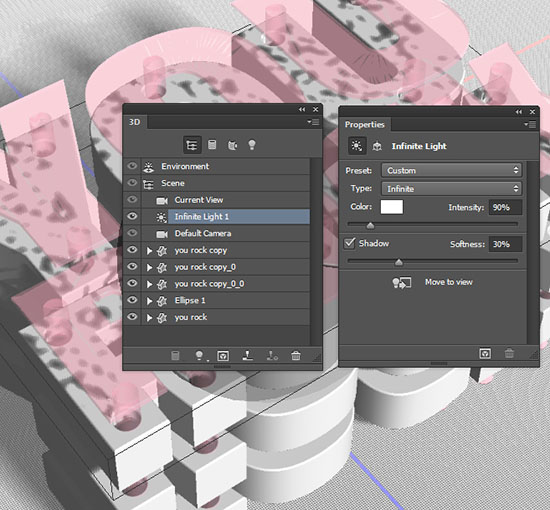

Кликните вкладку Default Camera/Камера по умолчанию в палитре 3D когда закончите. Затем кликните вкладку Infinite Light 1/Бесконечный свет 1 и смените значение параметра Shadow Softness/Мягкость тени на 30%.

Инструментом Move/Перемещение выставите желаемый угол камеры и в меню выберите 3D > Render/3D > Рендер.

Рендеринг займет какое-то время, особенно, если вы используете прозрачные материалы. Но вы можете в любой момент остановить процесс, нажав Esc.

3D Layered Blocks Text Effect step 6

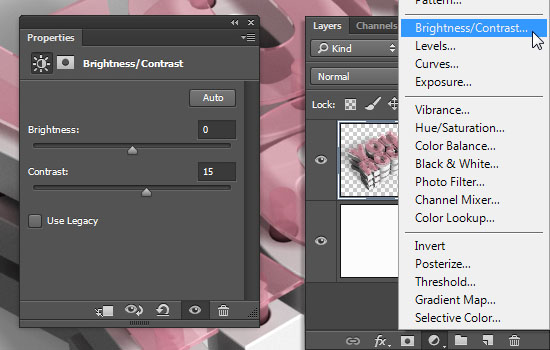

Когда рендеринг готов, кликните по иконке Add new fill or adjustment layer/Новый корректирующий слой или слой-заливка в палитре Layers/Слои и выберите корректирующий слой Brightness/Contrast / Яркость/Контрастность, затем измените значение параметра Contrast/Контраст на 15.

3D Layered Blocks Text Effect step 6

Вот и все!

Результат

3D Layered Blocks Text Effect

Автор урока textuts

Перевод — Дежурка
