Рисуем камеру в Adobe Illustrator

10 марта 2017 | Опубликовано в Уроки | 2 Комментариев »

Сегодня мы будем рисовать стилизованную фотокамеру в Adobe Illustrator. Это отличный урок для начинающих пользователей программы, который поможет разобраться с основными инструментами и функциями, а также позволит проникнуться стилистикой упрощения при создании векторных иллюстраций.



Результат

1. Готовим документ

Шаг 1

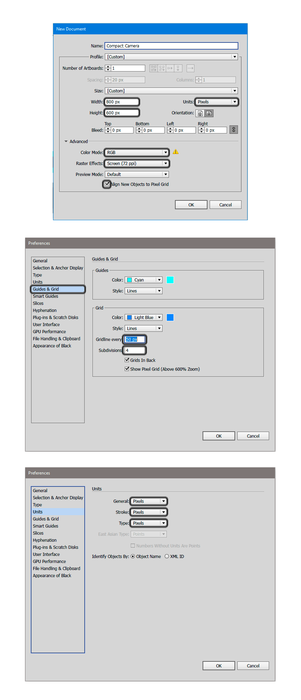

Нажмите Ctrl+N, чтобы создать новый документ. Укажите в качестве Units/Единиц измерения Pixels и размер документа укажите в 800x600px. Затем кликните по стрелке Advanced/Дополнительно, чтобы открыть дополнительные опции. Выберите цветовой режим RGB, разрешение Screen/Экранное (72ppi), а также включите опцию “Align New Objects to Pixel Grid/Выравнивать новые объекты по пиксельной сетке”. Нажмите OK.

Включите сетку (View>Show Grid/Вид>Показать сетку) и привязку к сетке (View<Snap to grid/Вид>Привязывать к сетке). Нам понадобится сетка через каждые 10px. Чтобы настроить ее так, нажмите Ctrl+K и зайдите в Preferences/Установки, затем в Guides and Grids/Направляющие и сетка. Укажите 10 в параметре Gridline every/Линия через каждые и 4 в параметре Subdivision/Внутреннее деление на... Это поможет вам в работе, но вы также можете быстро деактивировать сетку, нажав Ctrl+”.

Еще вам будет удобнее работать, если вы активируете палитру Info/Информация (Windows>Info/Окно>Информация). Так вы будете видеть превью вашего документа и расположение фигур. Не забудьте сменить Units/Единицы на Pixels/Пиксели(Edit>Preferences>Units/Редактировать>Установки>Единицы). Это поможет вам работать быстрее.

2. Рисуем камеру и детали

Начнем с создания основной формы камеры, затем добавим объектив, линзы, кнопку спуска и другие детали.

Шаг 1

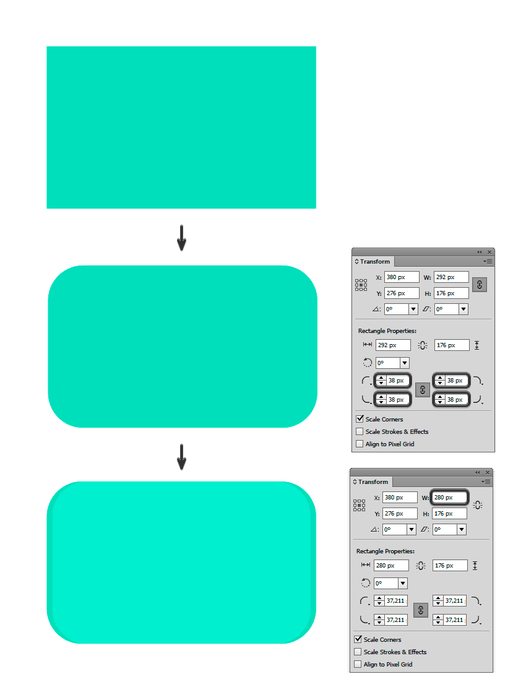

Создайте прямоугольник размером 292x176px при помощи инструмента Rectangle/Прямоугольник (M). Укажите фигуре цвет заливки #64DDBB. Скруглите углы до радиуса в 38px в палитре Transform/Трансформация.

Дублируйте фигуру (Ctrl+C & Ctrl+F) и укажите копии width/ширину в 280px в палитре Transform/Трансформация. Укажите копии цвета заливки #7CEECE.

Шаг 2

В центре нашей базы нарисуйте ленту как показано ниже. Создайте прямоугольник размером 284x94px, укажите ему цвет заливки #E7E7E8, затем скруглите правые углы до 16px.

Дублируйте серую фигуру (Ctrl+C& Ctrl+F) и укажите верхней копии ширину в 272px, а также цвет заливки #F7F7F8.

Шаг 3

Теперь нарисуем выемку в корпусе как показано ниже. Начните с создания прямоугольника размером 50x16px цвета #E7E7E8. Скруглите углы (8px). Дублируйте фигуру (Ctrl+Ctrl+F) и переместите верхнюю копию на одну точку влево и на одну вниз при помощи стрелок на клавиатуре. Смените цвет на #F7F7F8.

Добавьте еще один прямоугольник размером 38x4px и цвета #51B398. Скруглите углы и разместите как показано ниже.

Шаг 4

Теперь давайте нарисуем объектив. Для этого вам понадобятся семь кругов следующего размера, цвета и в указанной ниже последовательности:

• Первый круг: 140x140px; #5B5B5F

• Второй круг: 124x124px; #3D3D5F

• Третий круг: 114x114px; #5B5B5F

• Четвертый круг: 104x104px; #353538

• Пятый круг: 66x66px; #5B5B5F

• Шестой круг: 60x60px; #272729

• Седьмой круг: 12x12px; #F3EAD8

Шаг 5

Сгруппируйте все круги (Ctrl+G) и создайте еще один круг размером 140x140px цвета #5B5B5F. Снизьте opacity/непрозрачность круга до 25% в палитре Appearance/Оформление. Поместите его под группу объектива (Right click>Arrange>Send Backward/Правый клин>Упорядочить>Переложить назад) и переместите круг вниз на 8px.

Шаг 6

Нарисуйте маленький красный круг размером 4x4px и цвета #EB63361. Поместите его как показано ниже.

Шаг 7

Теперь при помощи двух кругов нарисуем блики. Начните с круга размером 38x38px (#F3EDE0) на opacity/непрозрачности в 25%.

Второй круг (12x12px #FFFFFF) будет на opacity/непрозрачности в 45%. Разместите круги как показано ниже.

Помните что вы можете редактировать Opacity/Непрозрачность в палитре Appearance/Оформление или прямо в панели настроек сверху.

Шаг 8

Теперь нарисуем окошко вспышки. Для этого создайте прямоугольник размером 28x24px (#60646D) и скруглите углы (4px). Добавьте еще один прямоугольник размером 24x12px (#BDC5D6) и разместите его в центре предыдущего.

Сгруппируйте прямоугольники (Ctrl+G) и поместите поверх камеры как показано ниже.

Шаг 9

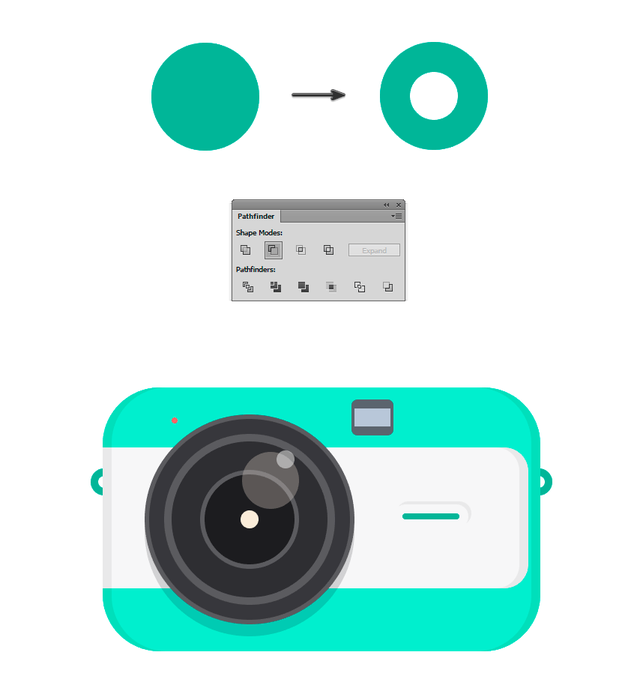

Теперь добавим маленькие ушки по бокам. Для этого нарисуйте круг размером 18x18px (#51B398). Дублируйте его (Ctrl+C & Ctrl+F) и уажите копии размер 8x8px.

Выделите оба круга и кликните по иконке Minus Front/Минус верхний в палитре Pathfinder/Обработка контура. Дублируйте получившуюся фигуру (Ctrl+C & Ctrl+F) и поместите обе фигурки под камеру по обеим сторонам, как показано ниже (Right click>Arrange>Send to back/Правй клик>Упорядочить>На задний план).

Шаг 10

А теперь давайте добавим кнопку. Создайте прямоугольник размером 46x8px (#5D7871) скруглите верхние углы на 4px в палитре Transform/Трансформация.

Нарисуйте еще один прямоугольник размером 46x2px (#8DC4B6) и выровняйте его по нижнему краю предыдущей фигуры. Сгруппируйте обе фигуры (Ctrl+G) и поместите их на камеру сверху.

Шаг 11

Добавьте колесико при помощи прямоугольника размером в 42x12px (#5D7871). Скруглите его верхние углы (4px) затем добавьте в верхнюю часть девять прямоугольников цвета #8DC4B6 и размером в 2x6px, отдаленных друг от друга на 2px.

Сгруппируйте все вместе и поместите на камеру.

Шаг 12

Чтобы закончить с камерой, добавим маленькую кнопку. Для этого нарисуйте круг размером 14x14px (#7CEECE).

Дублируйте круг, укажите копии цвет #64DDBB и поместите ее под оригинальным кругом. Затем переместите копию ниже на 4px.

Сгруппируйте оба элемента и разместите как показано ниже.

Рисуем фон

Теперь давайте займемся фоном.

Шаг 1

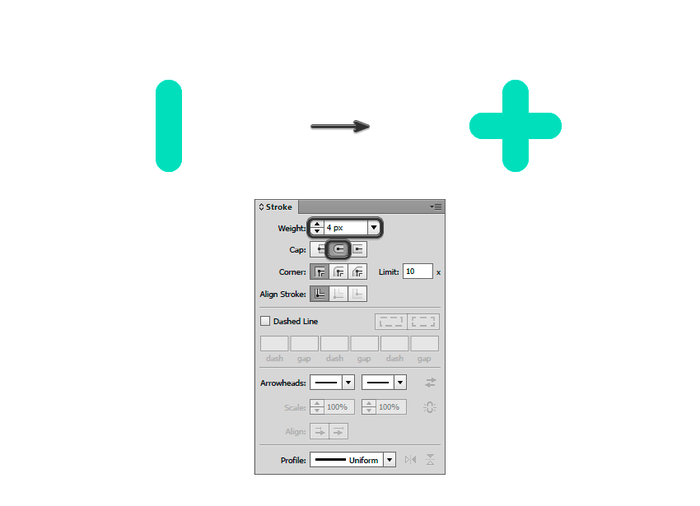

Нарисуем крестик цвета #64DDBB инструментом Line Segment/Отрезок линии (\) длиной в 10px и толщиной в 4px. Укажите линии круглые концы в палитре Stroke/Обводка, дублируйте линию (Ctrl+C &Ctrl+F) и поверните ее на 90º инструментом Rotate/Поворот ®. Сгруппируйте крестик.

Шаг 2

Дублируйте крестик и поверните его на 45º. Затем нарисуйте круг размером 12x12px (#FEC606) без заливки и с обводкой в 4px.

Дублируйте элементы (Ctrl+C & Ctrl+F) несколько раз и раскидайте элементы по фону.

Шаг 3

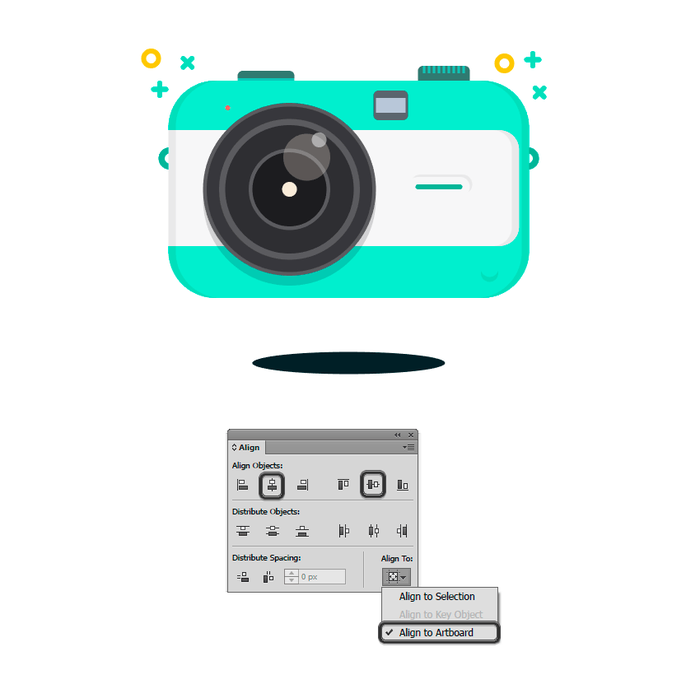

Добавим тень. Нарисуйте овал размером 156x18px (#1C292E). Сгруппируйте все и выровняйте по центру документа в палитре Align/Выравнивание.

Шаг 4

Наконец нарисуйте прямоугольник по размеру рабочей области (800x600px), укажите ему заливку цвета #25373D и пошлите на хадний план.

Результат

Автор урока - Hector Heredia

Перевод — Дежурка
