Рисуем простой билет в Adobe Illustrator

27 сентября 2013 | Опубликовано в Уроки | 5 Комментариев »

В данном уроке мы научимся создавать простую иллюстрацию билета в Adobe Illustrator. Мы узнаем, как устанавливать простую сетку и как создавать формы билета с точностью до пикселя, что поможет освоить основы работы с заполнением, рисованием штрихов и с панелью Аppearance. Наконец, мы изучим, как добавить текст и как легко размножить иллюстрацию.





Детали урока:

  • Программа: Adobe Illustrator CS5
  • Сложность: Начальный-Продвинутый
  • Предполагаемое время завершения: 45 минут

Окончательный результат будет выглядеть так:

Шаг 1

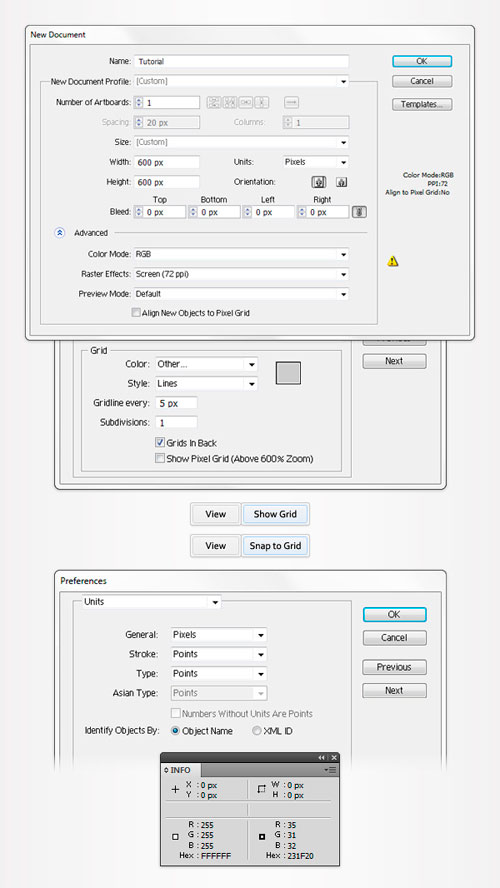

Создаем новый документ (Command + N)  600 х 600px и открываем расширенные (Advanced) настройки. Выбираем RGB, Screen (72ppi). Перед нажатием кнопки ОК убедимся, что отметка “Align New Objects to Pixel Grid” снята. Отображаем сетку (View > Show Grid) и фиксируем ее (View > Snap to Grid). Сетка нужна через каждые 5px — идем Edit > Preferences > Guides > Grid. Вводим «5» в поле «Gridline every» и «1» в поле «Subdivisions». Нужно также открыть панель Info (Window > Info) для просмотра превью с размером и позицией нашей формы. Не забывайте устанавливать единицу измерения в пикселях - Edit > Preferences > Unit > General. Все эти настройки значительно увеличат скорость работы.

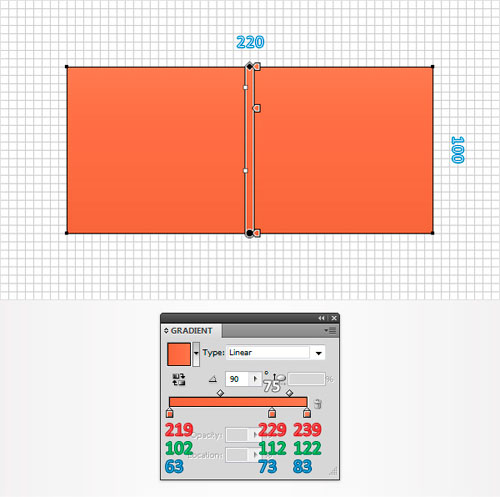

Шаг 2

Используя инструмент Rectangle (M), создаем форму 220 х 100px. Заполняем ее с помощью линейного градиента, как указано на картинке ниже.

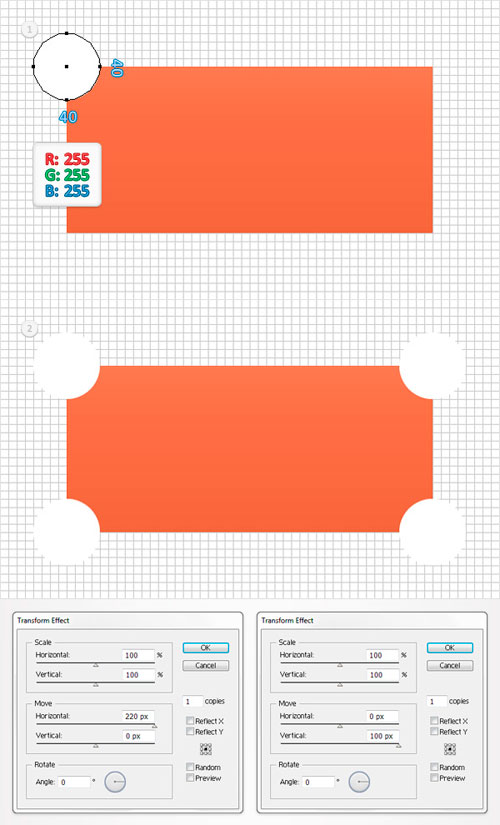

Шаг 3

Переключаемся на инструмент Ellipse (L) и создаем круг в 40px. Заполняем белым цветом. Помещаем его в то место, как указано на первом рисунке и идем Effect > Distort & Transform > Transform. Вводим настройки, которые показаны в левом окне изображения ниже, нажимаем OK и идем снова Effect > Distort & Transform > Transform. Вводим данные, которые указаны в правом окне на изображении ниже и нажимаем OK.

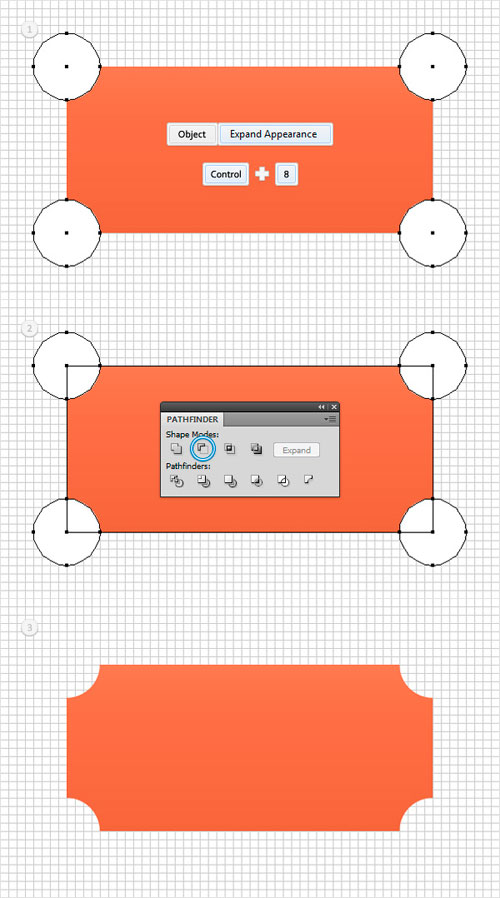

Шаг 4

Убедитесь, что белые круги все еще выбраны. Идем Object > Expand Appearance. Выбираем группу данных форм и нажимаем Control + 8 (или же идем Object > Compound Path > Make) для того, чтобы объединить все в один канал. Выбираем канал вместе с прямоугольником и открываем панель Pathfinder (Window > Pathfinder) и отмечаем Minus Front button. Фокусируемся на панели Layers (слои) - Window > Layers, дважды щелкаем на поле имени и называем слой “ticket”.

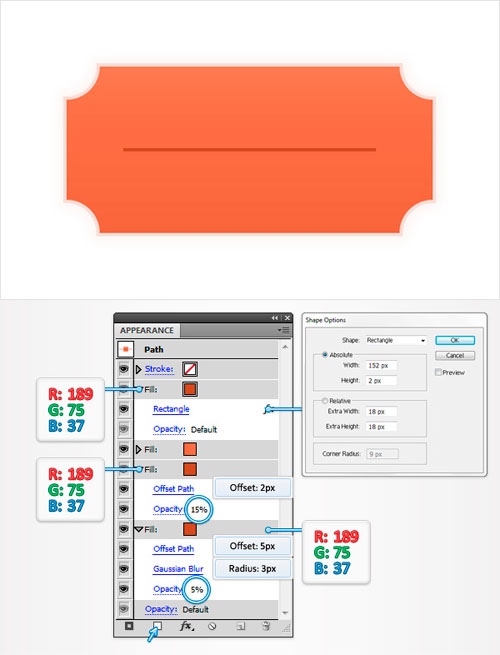

Шаг 5

Убедитесь, что слой “ticket” выбран. Открываем панель Appearance (Window > Appearance) и добавляем второе заполнение, используя кнопку «Add New Fill» (отмечено голубой маленькой стрелочкой на изображении ниже). Выбираем это новое заполнение, устанавливаем цвет R=189 G=75 B=37 и идем Effect > Convert to Shape > Rectangle. Вводим свойства, которые показаны на изображении и нажимаем OK. Возвращаемся в панель Appearance и добавляем третье заполнение для формы “ticket”, используя ту же кнопку «Add New Fill». Выбираем это новое заполнение, устанавливаем цвет R=189 G=75 B=37, понижаем Opacity (прозрачность) к 5% и  идем Effect > Path > Offset Path. Вводим 2px для «Offset» и нажимаем OK. Добавляем четвертое заполнение. Цвет — R=189 G=75 B=37, понижаем прозрачность — 5% и идем Effect > Path > Offset Path. Вводим 5px для «Offset», нажимаем OK и идем Effect > Blur > Gaussian Blur. Вводим 3px для радиуса и нажимаем OK.

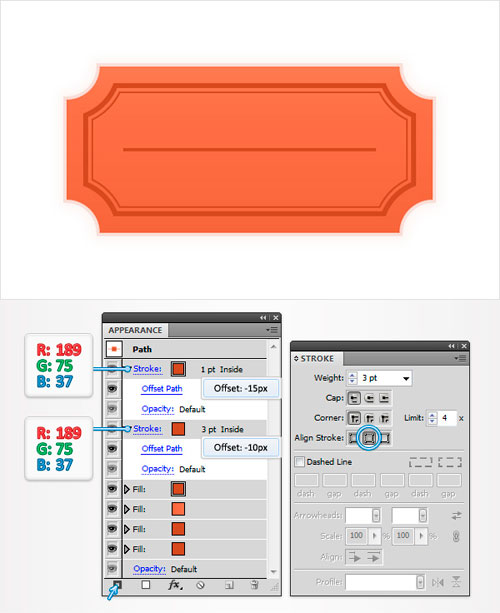

Шаг 6

Убедитесь, что форма “ticket” все еще выбрана, фокусируемся на панели Appearance и добавляем штрих (Stroke) в 3pt. Выбираем и устанавливаем цвет R=189 G=75 B=37, выравнивание по центру внутри и идем Effect > Path > Offset Path. Вводим -10px «Offset» и нажимаем OK. Продолжаем фокусироваться на панели Аppearance и добавляем второй штрих (stroke) для нашей формы "ticket”, используя кнопку «Add New Stroke» (отмечена маленькой голубой стрелкой на изображении ниже). Выбираем и устанавливаем цвет R=189 G=75 B=37, делаем его шириной в 1pt, выравниваем по центру внутри и идем Effect > Path > Offset Path. Вводим -15px «Offset» и нажимаем ОK.

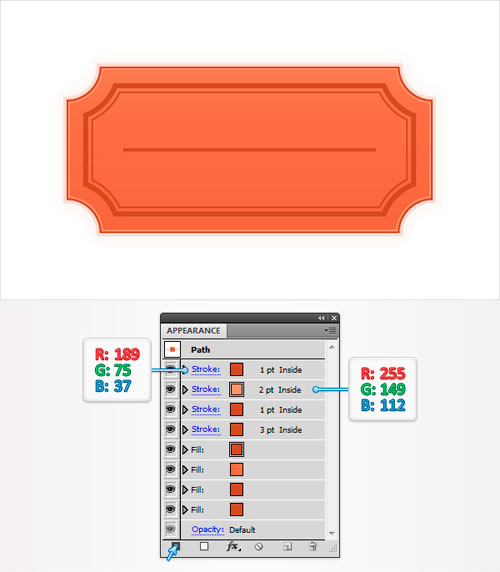

Шаг 7

Добавляем третий штрих шириной в 2pt, выравнивание внутри по центру и устанавливаем цвет R=255 G=149 B=112. Добавляем четвертый штрих для формы “ticket”. Ширина — 1pt, выравнивание внутри и цвет R=189 G=75 B=37.

Шаг 8

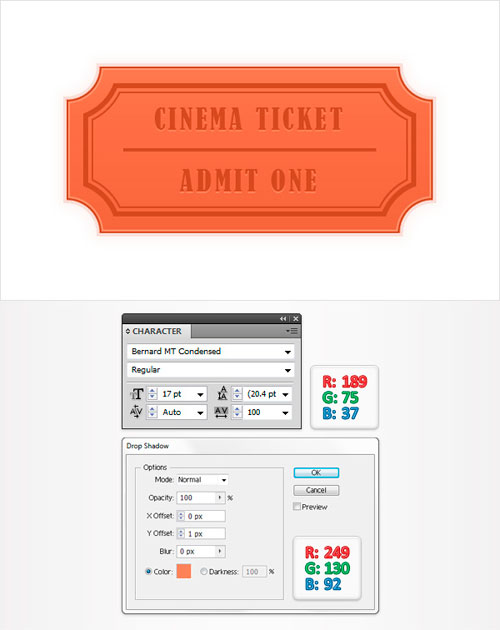

Используя инструмент Type (T), добавляем текст, который необходим. Устанавливаем цвет R=189 G=75 B=37 и добавляем эффект тени «Drop Shadow effect» (Effect > Stylize > Drop Shadow), как показано на изображении ниже.

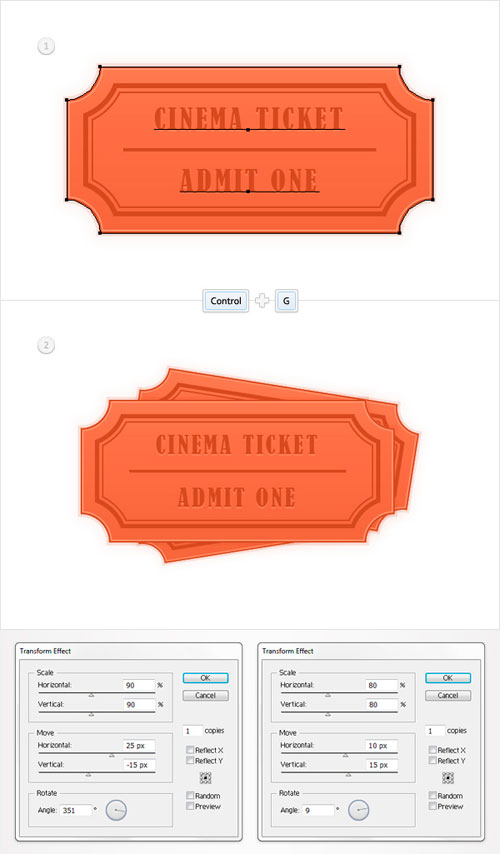

Шаг 9

Выбираем текст и саму форму “ticket” и объединяем (CTRL + G). Выбираем эту новую группу и просто добавляем два эффекта трансформации, как показано на картинке ниже.

Мы закончили!

Надеемся, что вам понравился урок и вы сможете применить данную технику в будущих проектах.

Перевод — Дежурка.

Автор — Andrei Marius.
