Учимся обводить скетчи в Adobe Illustrator

3 октября 2012 | Опубликовано в Уроки | 12 Комментариев »

Создать векторный контур в Illustrator — очень кропотливая работа, которая требует определенных навыков и аккуратности. В этом уроке мы расскажем вам, как сделать чистый векторный контур быстро, используя простые методы.



Инструменты настройки для создания векторной структуры в Adobe Illustrator

В этом уроке мы будем использовать эскиз гоблина, который был любезно предоставлен Викторией Васильевой .

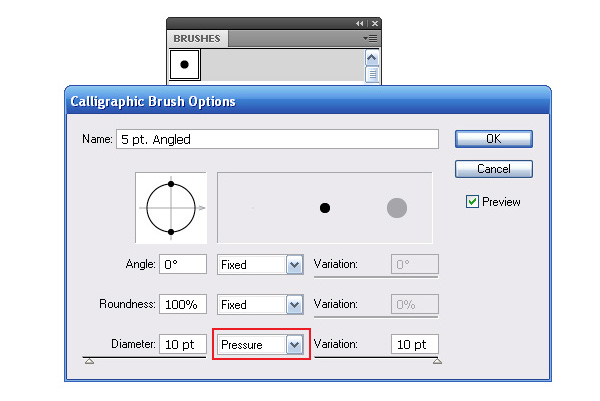

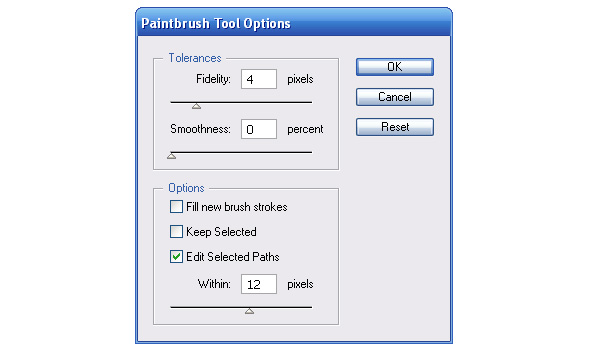

Технически, есть несколько способов создания векторных контуров в Adobe Illustrator. Вы можете использовать графический планшет. Сегодня мы будем использовать инструмент "Кисть-клякса" (Blob Brush (Shift + B)) или инструмент "Кисть" Paintbrush Tool (B). Параметры  указаны на рисунке ниже.

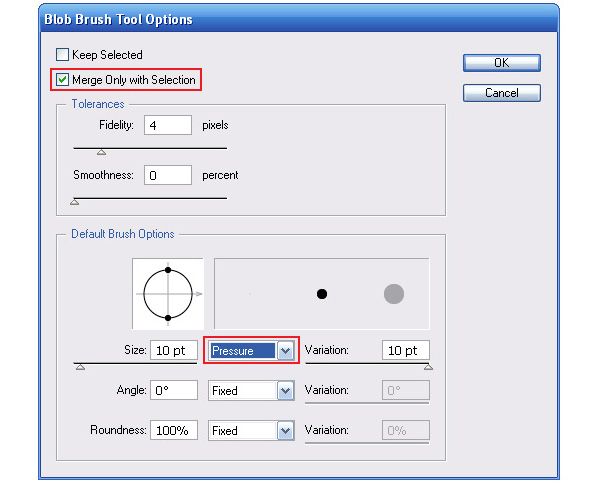

Отметьте «Merge Only with Selection» в диалоговом окне инструмента "Кисть-клякса" (Blob Brush (Shift + B)), если вы используете этот инструмент. Параметры указаны на рисунке ниже.

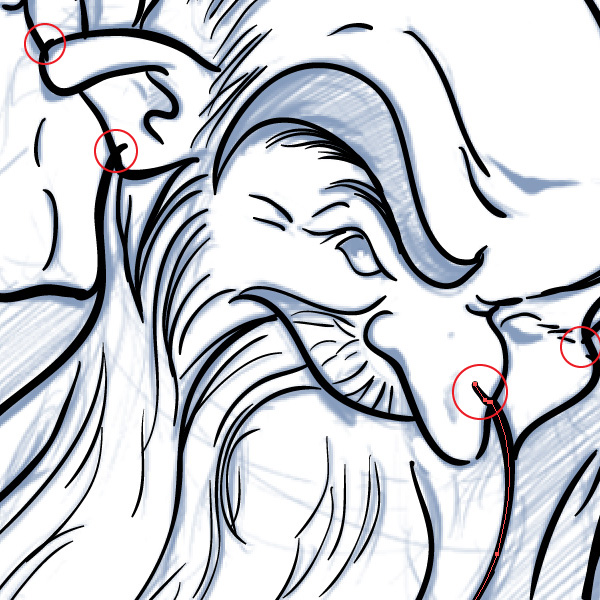

Итак, возьмите перо и начните создавать векторный контур на основе эскиза, уменьшите непрозрачность эскиза для более удобной работы. Нам не нужно, чтобы линии выходили за пределы. Все ненужные мелочи будут удалены позже.

Я дам вам несколько советов, которые помогут вам контролировать толщину и точность вектора. Для уменьшения / увеличения диаметра кисти используйте клавишу [" / "]"" . Чтобы открыть кисть диалоговом окне, нажмите Enter и введите нужное значение. Чем выше значение, тем более гладким будет векторный контур, низкое значения сделает его более точным. Лучше увеличить значение для длинных контуров и уменьшить для коротких.

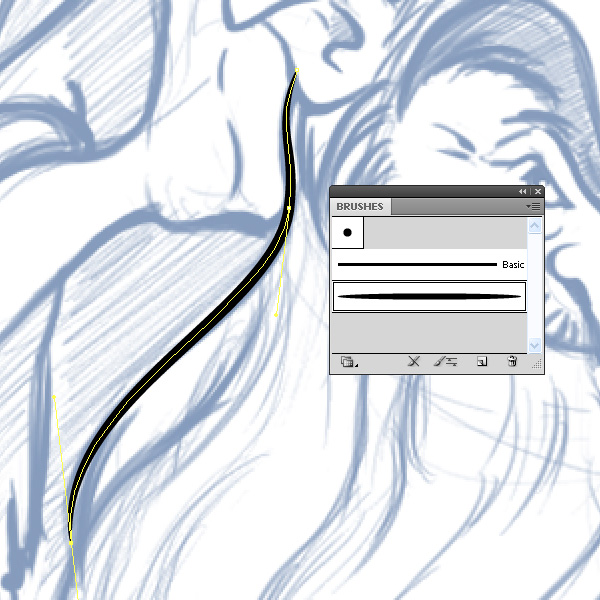

Вы можете создавать векторные контуры без графического планшета. В этом случае используйте инструмент "Перо" (Pen Tool (P)) и объектную кисть (Art Brush) эллиптической и треугольной формы.

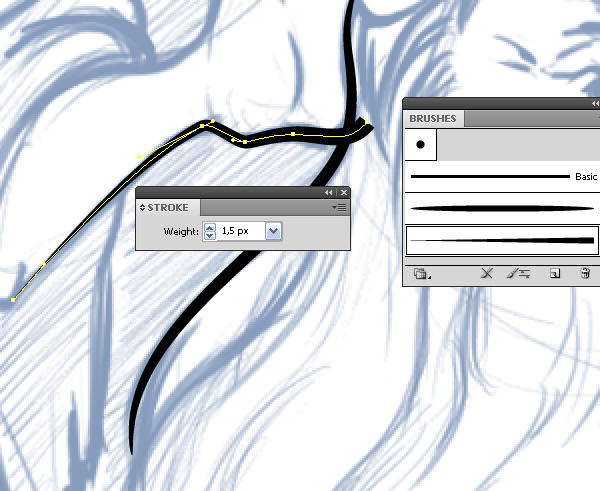

Используйте панель контуров (Stroke) для управления шириной линии.

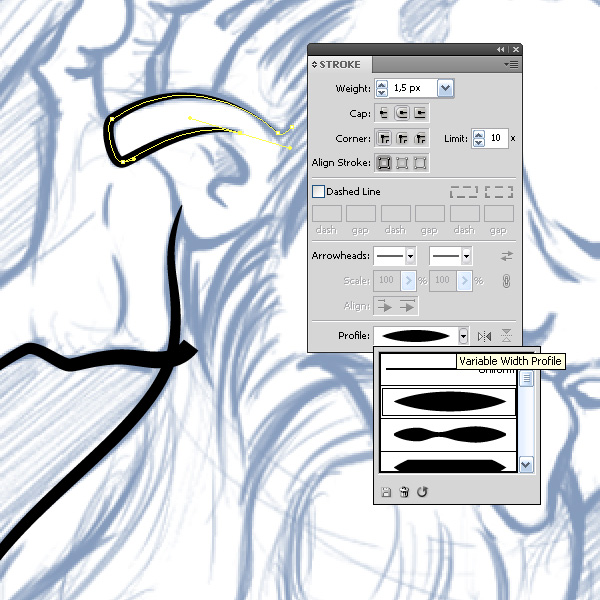

Вы также можете использовать Variable Width Profile в панелb Stroke (Adobe Illustrator CS5 и CS6).

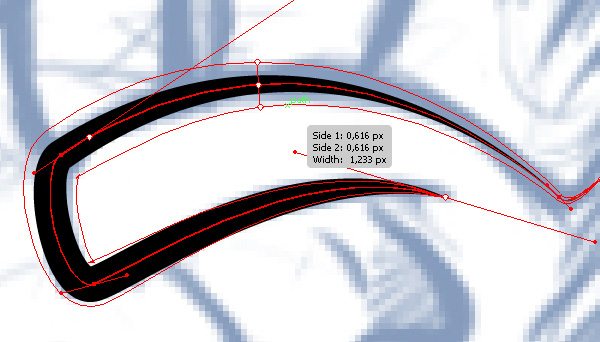

В этом случае, контролируйте ширину контуров при помощи Width Tool (Shift + W)

Таким образом, можно быстро и удобно создавать векторные контуры для вашего персонажа.

Очистка векторных контуров в Adobe Illustrator

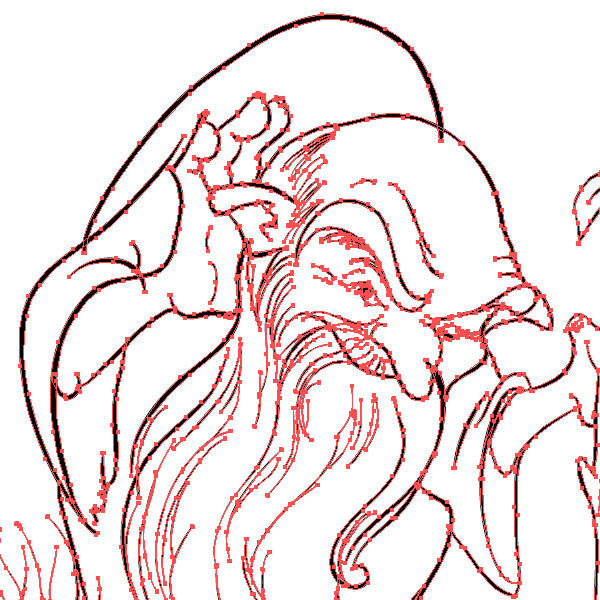

Теперь, давайте сделаем структуру наших контуров более аккуратной и уберем все ненужное.  Выделите весь контур, затем перейдите в Object> Expand Appearance. Не делайте этого, если вы использовали инструмент "Кисть-клякса" (Blob Brush (Shift + B)).

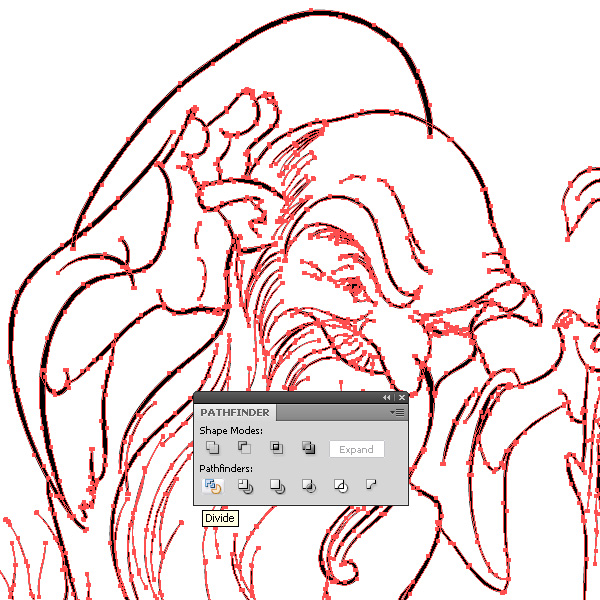

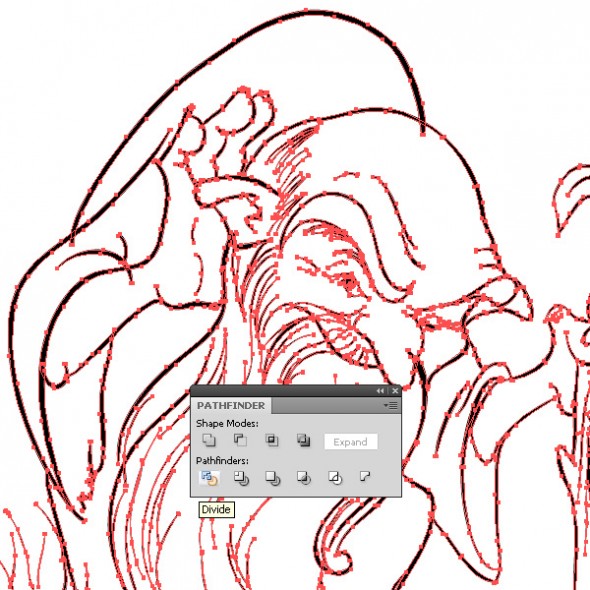

Теперь нажмите на « Divide» в панели обработки контуров (Pathfinder) (Window> Pathfinder)

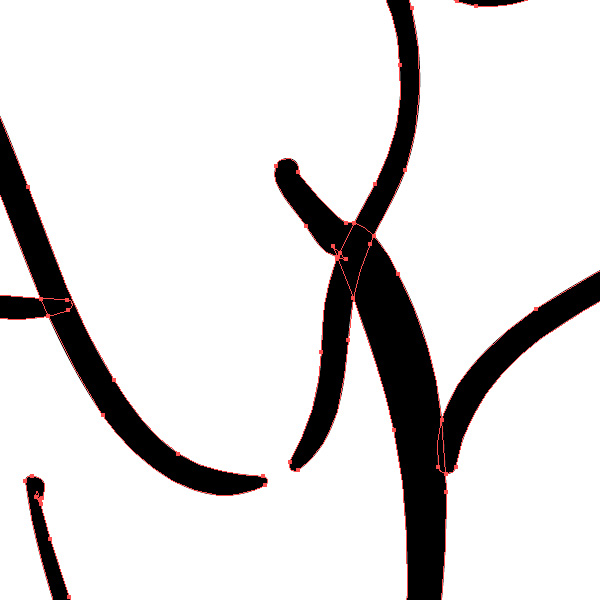

В результате, вектор план был разрезан на куски на пересечении линий.

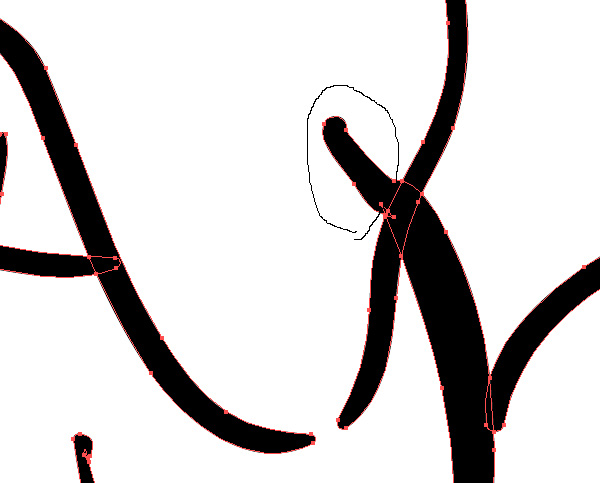

Остается только выбрать и удалить ненужные части. Для этого вы можете использовать инструмент  "Прямое Выделение" (Direct Selection Tool (A)) и инструмент "Лассо" (Lasso Tool (Q)) .

Этот метод также позволяет окрашивать части контура в различные цвета.

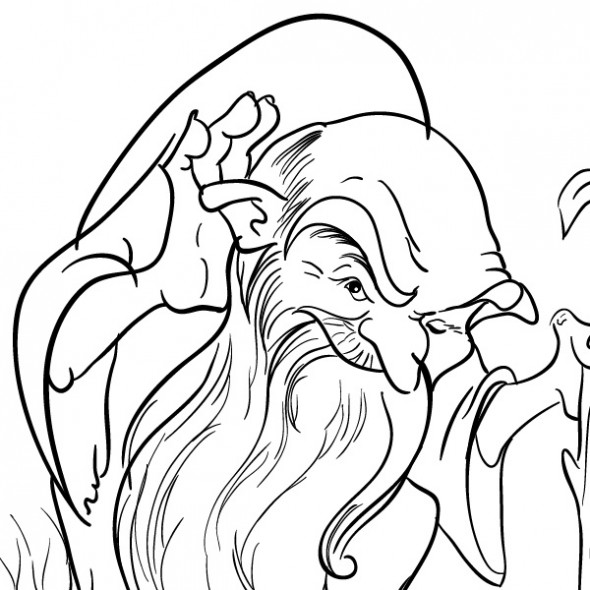

И наш векторный контур чист всего за пару минут.

После окрашивания гоблин выглядит следующим образом.

Здесь вы можете скачать бесплатные кисти для рисования
Автор: vectorboom
Перевод: Дежурка
