Создаем набор веб-лент в Adobe Illustrator

20 декабря 2012 | Опубликовано в Уроки | 1 Комментарий »

В этом уроке Вы узнаете, как в  Adobe Illustrator создавать веб-ленты. Используя прямоугольник и и другие простые фигуры, мы создадим общую форму ленты. Дальше будем использовать инструменты  палитры Pathfinder, применять деформацию Warp и фильтр Gaussian Blur.

Ленты, которые будем создавать в уроке.

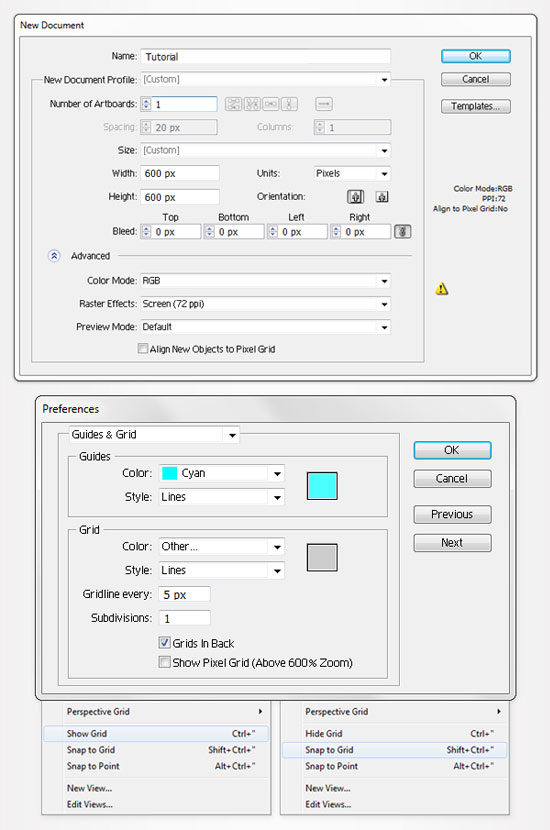

Шаг 1

Откройте Illustrator и нажмите Ctrl + N, чтобы создать новый документ. Введите 600 в поле ширины и высоты, затем нажмите на кнопку  Advanced (Дополнительно). Выбираем RGB, Screen (72ppi), также нужно убедиться, что в поле «Align New Objects to Pixel Grid» не стоит галочка. Теперь включаем сетку (View> Grid) и привязку к сетке (View> Snap to Grid)). Нам нужно, чтобы сетка имела шаг в 5px. Заходим в Edit> Preferences> Guides & Grid, вводим значение 5 в поле Gridline every и 1 в поле Subdivisions box.

Вы также можете открыть панель информации (Window> Info), чтобы просматривать размер и положение будущих фигур. Не забудьте установить единицу измерения в пикселях (Edit> Preferences> Unit> General). Все эти настройки значительно увеличат скорость работы.



Шаг 2

Выберите Ellipse Tool (L) и создайте форму размерами 250 на 40px. Залейте его линейным градиентом, как показано ниже, снизьте его непрозрачность до 50% и перейдите к Effect> Blur> Gaussian Blur. Введите радиус 5px и нажмите кнопку OK. Переключитесь на Rectangle Tool (M), создайте форму 350 на 50px, залейте ее черным цветом и поместите, как показано на втором изображении. Выберите обе фигуры, откройте выпадающее меню Transparency, нажмите на Make Opacity Mask и снимите галочку в поле Clip. Маска эллипса должна выглядеть, как показано  в третьем изображении.

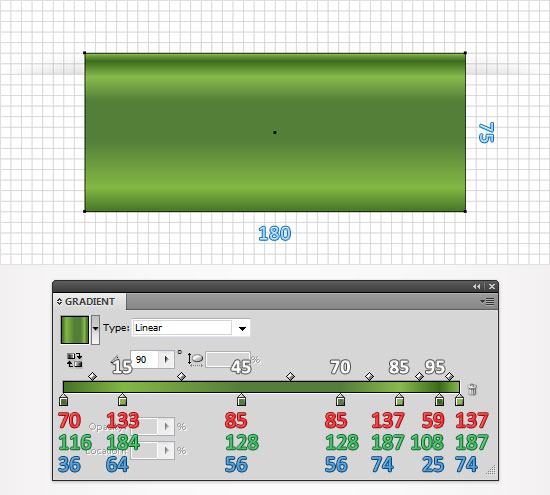

Шаг 3

Выберите Rectangle Tool (M), создайте на форму 180 на 75 пикселей, заполните ее линейным градиентом, как показано ниже. Белые цифры  на изображении показывают процент прозрачности.

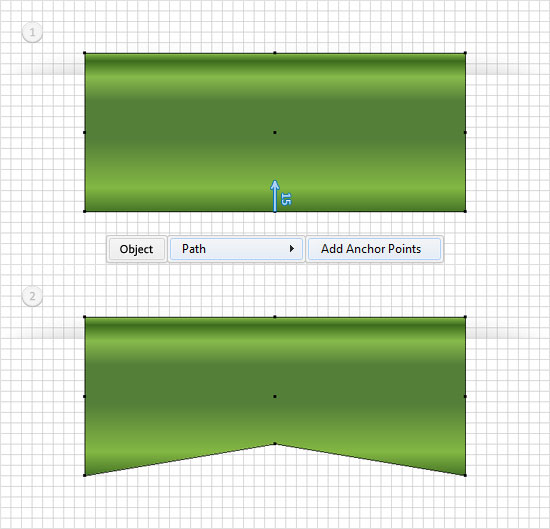

Шаг 4

Выберите прямоугольник, который создали в предыдущем шаге и перейдите к Object> Path> Add Anchor Points. Выберите инструмент Direct Selection Tool (A) и перетащите нижнюю среднюю опорную точку на 15px вверх. В конце концов, ваша форма должна выглядеть, как на втором изображении. Перейдите в панель слоев, дважды щелкните на слое с формой  и назовите его «Лента».



Шаг 5

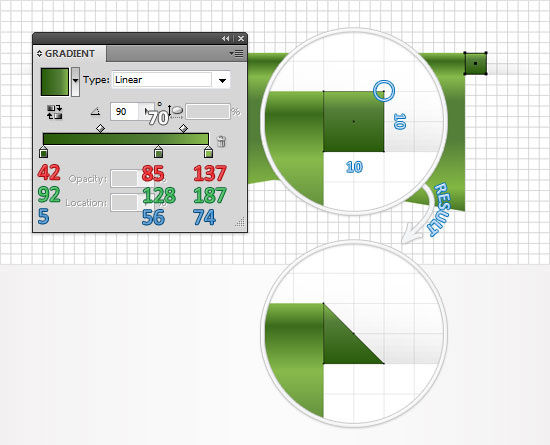

Выберите Rectangle Tool (M) и в верхнем правом углу формы, которую редактировали в предыдущем шаге, создайте квадрат со стороной в 10px. Заполните его линейным градиентом и разместите, как показано на рисунке. Теперь работаем с новой формой. Возьмите инструмент Delete Anchor Point (Удалить опорную точку (-)) и нажмите на верхнюю правую опорную точку. Это позволит удалить узел квадрата и превратит его в треугольник.

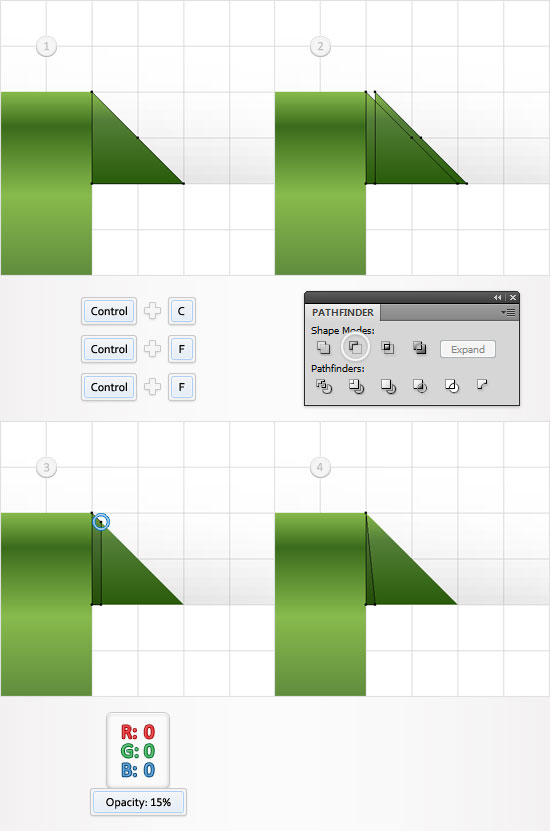

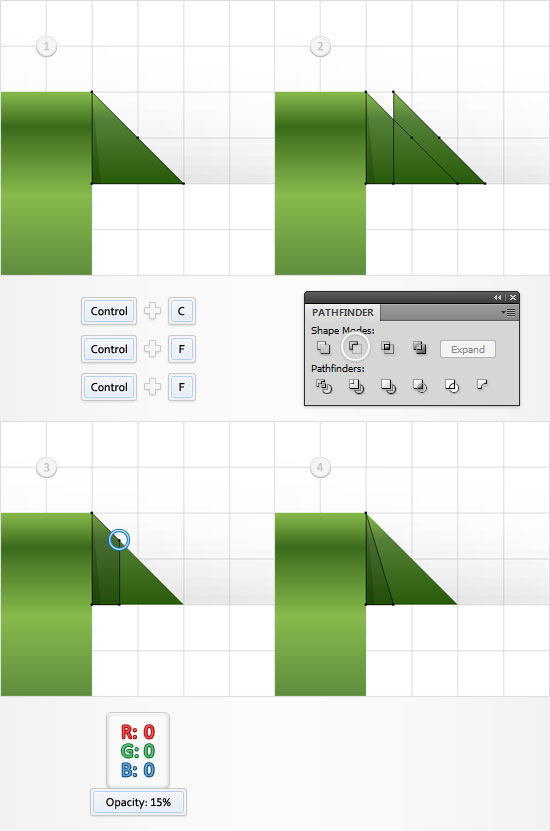

Шаг 6

Отключить привязку к сетке (View> Snap to Grid), затем перейдите к Edit> Preferences> General и убедитесь, что в поле Keyboard Increment (Клавиатурное приращение) установлено расстояние в 1px ( расстояние, на которое перемещается выделенный объект при однократном нажатии на любую клавишу управления курсором). Выбирать форму треугольника, созданного в предыдущем шаге, и сделайте две копии, которые нужно разместить на передний план (Ctrl + C> Ctrl + F> Control + F). Выберите верхнюю копию и переместите ее на 1px вправо, используя правую стрелку на клавиатуре.

Выберите обе копии, откройте панель Pathfinder  (Эффект | Обработка контуров) и нажмите на кнопку Minus Front  (Минус верхний). Заполните получившуюся форму черным и установите его непрозрачность до 15%. В этой форме удалите верхнюю правую опорную точку с помощью инструмента Delete Anchor Point Tool (-).

Шаг 7

Выбираем треугольник, созданный в пятый шаге,  и делаем две новых копии, которые размещаем на передний план (Ctrl + C> Ctrl + F> Control + F). Выбираем верхнюю копию и перемещаем ее на 3px вправо. Выбираем обе копии и нажимаем на кнопку  Minus Fron в панели Pathfinder. Заливаем получившуюся форму черным и устанавливаем непрозрачность до 15%. Удаляем верхнюю правую опорную точку с помощью инструмента Delete Anchor Point Tool(-).

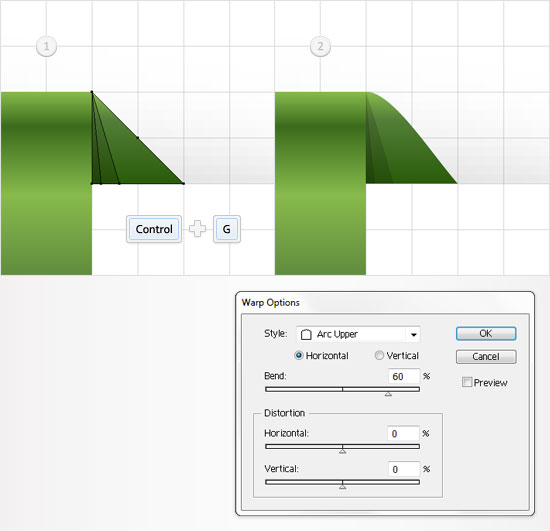

Шаг 8

Выбирать треугольника и две фигуры фигур, созданные в предыдущих двух шагах и объединяем их (Ctrl + G). Выберите новую группу  и перейдите к Effect> Warp> Arc Upper. Введите данные, как показано ниже, и нажмите кнопку ОК.

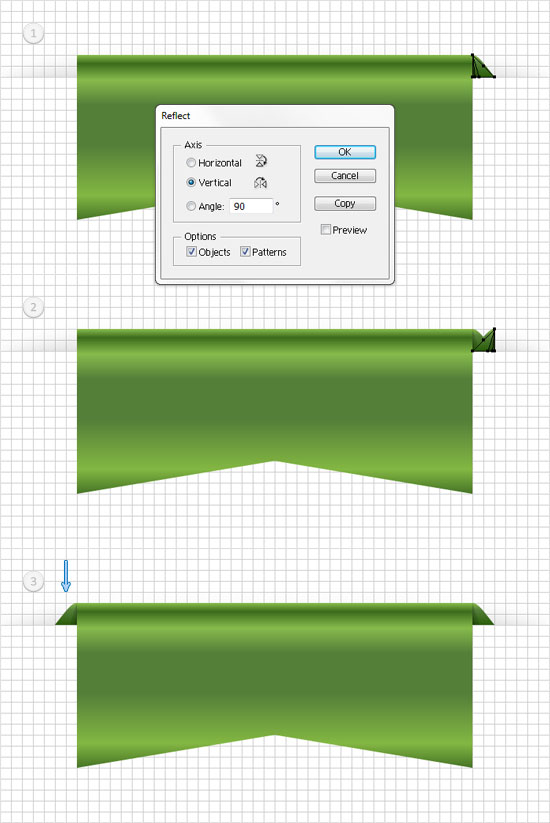

Шаг 9

Включите привязку к сетке (View>  Snap to Grid). Выберите группу, которая была создана в предыдущем шаге, и перейдите к Object> Transform> Reflect. Установите галочку на вертикальных кнопках и нажмите на кнопку Копировать. Это создаст перевернутую по горизонтали копию вашей группы. Выделите ее, перетащите в левую сторону и поместите, как показано на третьем изображении. Привязка к сетке облегчит работу.

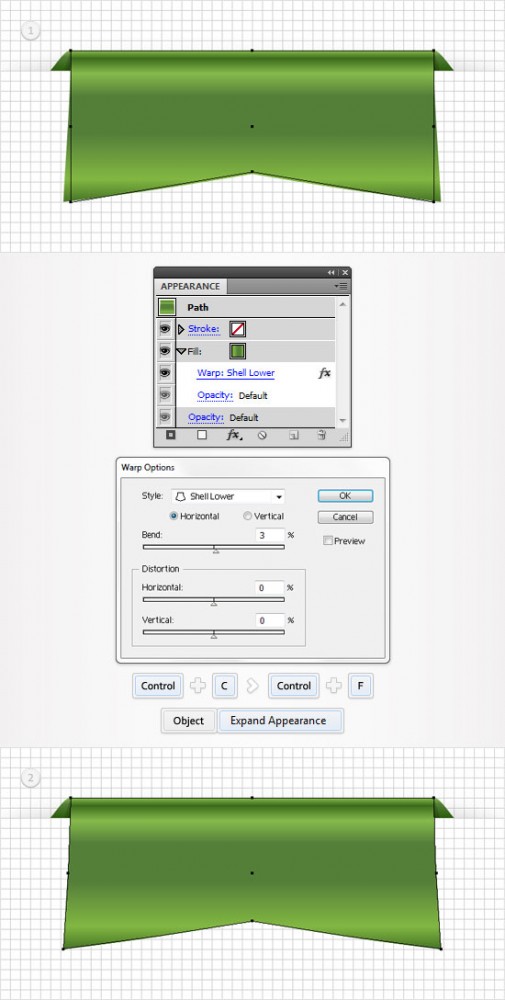

Шаг 10

Выбираем слой  "Лента" и переходим на панель Appearanceсо. Выберите заливку  и перейдите к Effect > Warp > Shell Lower. Введите данные, как показано ниже, и нажмите кнопку ОК. Сделайте копию «Лента» (Ctrl + C> Ctrl + F), выберите ее и перейдите к Object> Expand Appearance. В панели слоев дважды щелкните на  новую форму и назовите ее «RibbonExpanded».

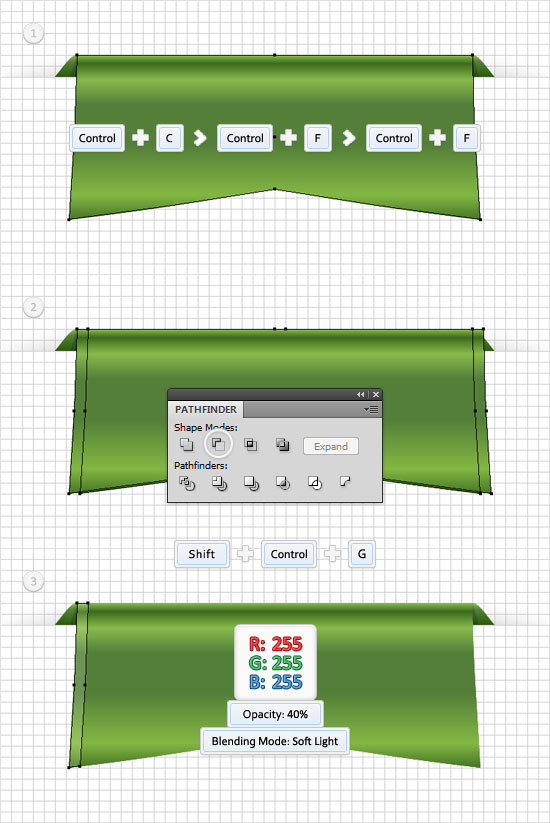

Шаг 11

Отключаем привязку к сетке (View> Snap to Grid). Выбираем «RibbonExpanded» и делаем две копии на переднем плане (Ctrl + C> Ctrl + F> Control + F). Выберите верхнюю копию и переместите ее на 5px вправо. Выберите обе копии и нажмите на кнопку Minus Front в панели Pathfinder. Разгруппируем  фигуры (Shift + Ctrl + G). Удаляем правую тонкую форму,  а левую заполняем белым. Кроме того, нужно снизить непрозрачность до 40% и изменить режим смешивания на Soft Light.

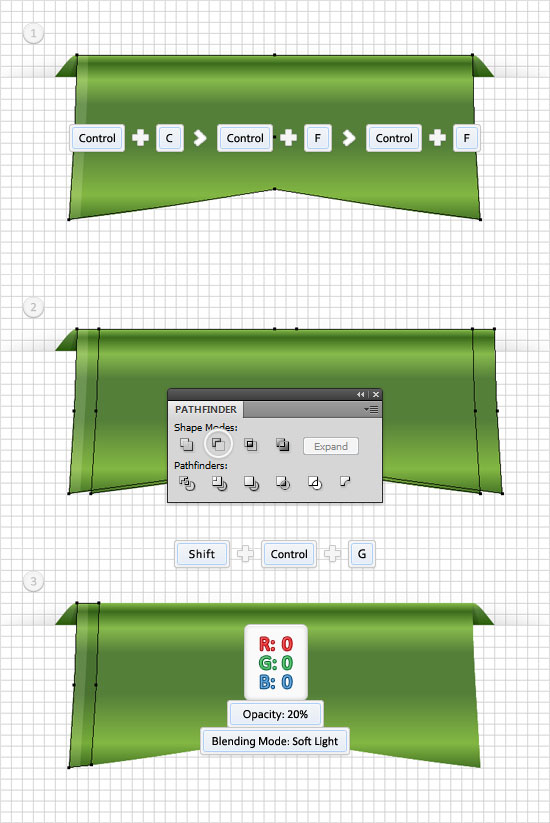

Шаг 12

Выбираем «RibbonExpanded» и делаем две новые копии на переднем плане (Ctrl + C> Ctrl + F> Control + F). Выбираем верхнюю копию и перемещаем ее на 10px вправо. Выбираем обе копии и нажимаем на кнопку Minus Front с  панели Pathfinder. Разгруппируем  группу  (Shift + Ctrl + G). Удаляем правую часть, а левую заполняем серым. Устанавливаем непрозрачность на 20% и изменяем режим смешивания на Soft Light.

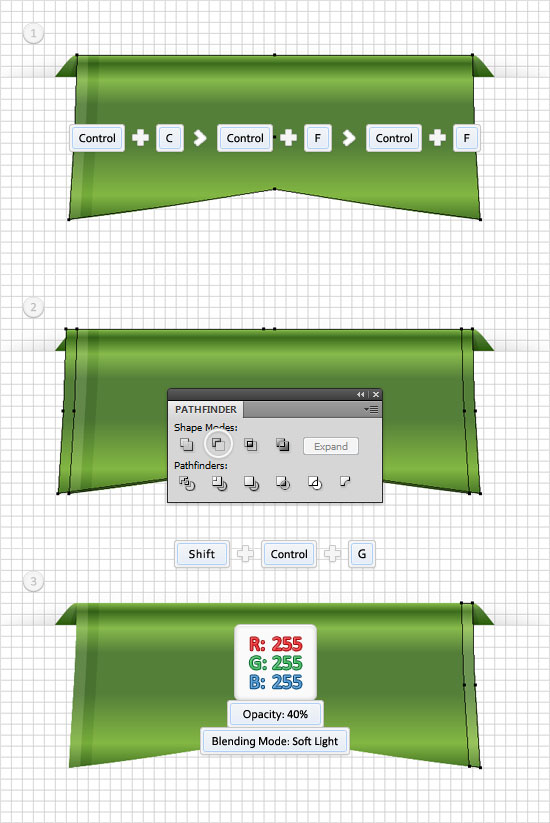

Шаг 13

Выбираем «RibbonExpanded» и снова на переднем плане делаем две новых копии (Ctrl + C> Ctrl + F> Control + F). Выбираем верхнюю копию и перемещаем ее на 5px влево. Выбирать обе копии и нажимаем на кнопке  Minus Front в панели Pathfinder. Разгруппируем новую  фигуру (Shift + Ctrl + G). Удаляем левую часть,  правую заливаем  белым.Устанавливаем непрозрачность на 40% и изменяем режим смешивания на Soft Light.

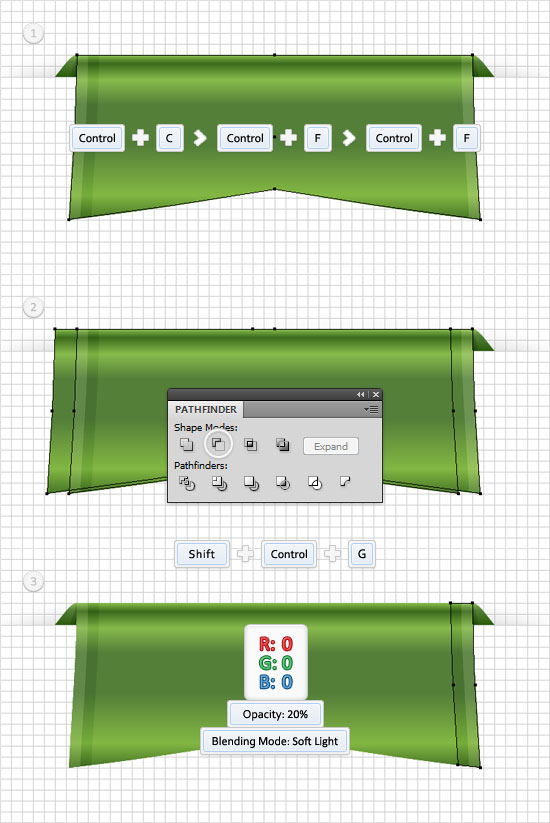

Шаг 14

Выбираем «RibbonExpanded», делаем две новые копии (Ctrl + C> Ctrl + F> Control + F). Верхнюю копию и перемещаем на 10px влево. Выбираем обе копии и нажмите на кнопку Minus Front. Разгруппируем фигуру, которая получилась в итоге (Shift + Ctrl + G). Удаляем левую фигуру, а правую заполняем черным. Кроме того, нужно снизить непрозрачность до 20% и изменить режим смешивания на Soft Light.

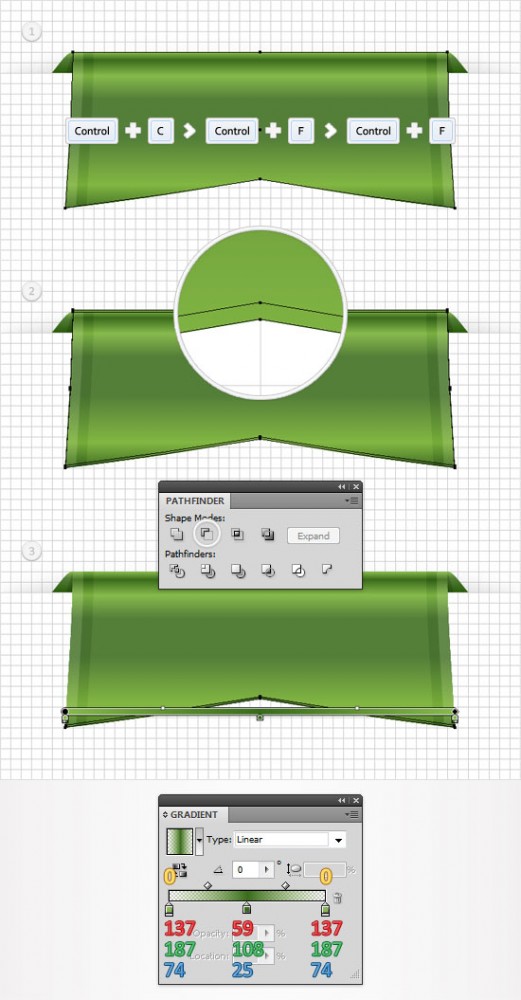

Шаг 15

Выбирать «RibbonExpanded» и копируем два раза, при этом копии размещаем на на передний план (Ctrl + C> Ctrl + F> Control + F). Выбираем верхнюю копию и перемещаем ее на 1px вверх. Выбираем обе копии и нажимаем на кнопку Minus Front (панель Pathfinder). Форму, которая получилась, заполните линейным градиентом, как показано на  рисунке ниже.

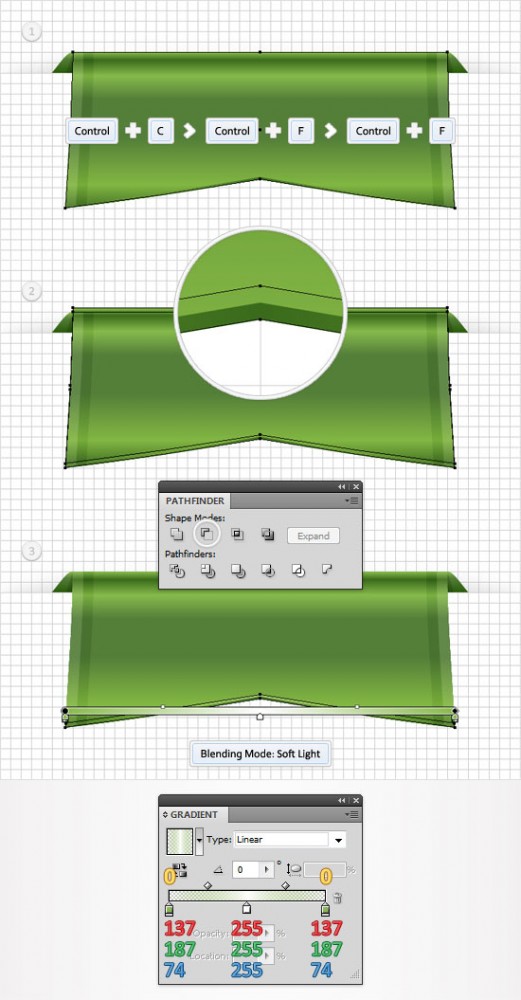

Шаг 16

Выберите «RibbonExpanded» и делаем две новых копии  (Ctrl + C> Ctrl + F> Control + F). Выбираем верхнюю копию и перемещаем ее на 2px вверх. Повторяем те же действия, что и в предыдущих шагах. Выбираем две копии и нажимаем на кнопкуMinus Front. Заполняем форму линейным градиентом, как показано на  рисунке ниже и изменяем режим смешивания на Soft Light.

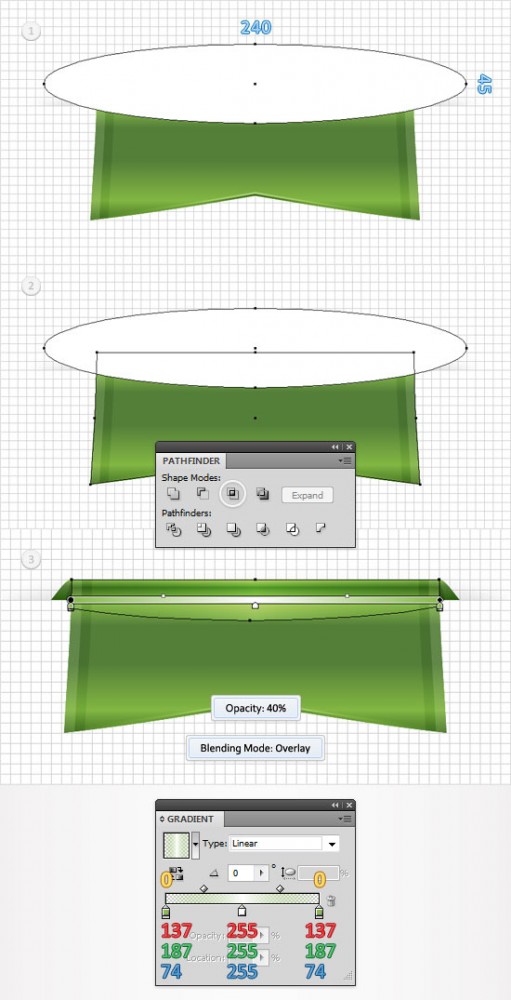

Шаг 17

Включаем привязку к сетке (View> Snap to Grid). Выбираем Ellipse Tool (L), создаем форму  240 на 45px, заполняем ее любым цветом и размещаем, как показано на первом изображении. Выбираем эту новую форму вместе с «RibbonExpanded» и нажимаем на кнопку Intersect в панели Pathfinder. Форму, которая получилась, заполняем линейным градиентом, как показано на следующем рисунке, непрозрачность снижаем до 40% и изменяем режим смешивания на Overlay.



Шаг 18

Выбираем слой  "Лента",  с помощью панели Appearance и кнопки Add New Fill  добавляем вторую заливку. Выделяем ее, перетаскиваем вниз панели  Appearance и заливаем черным, непрозрачность снижаем до 7% . Переходим в Effect> Warp> Shell Lower. Вводим данные, приведенные ниже,  и нажимаем  кнопку ОК. Переходим в Effect> Warp>  Arc Lower и применяем настройки, приведенные ниже. Переходим  в Effect> Distort & Transform> Transform и вводим следующие настройки.

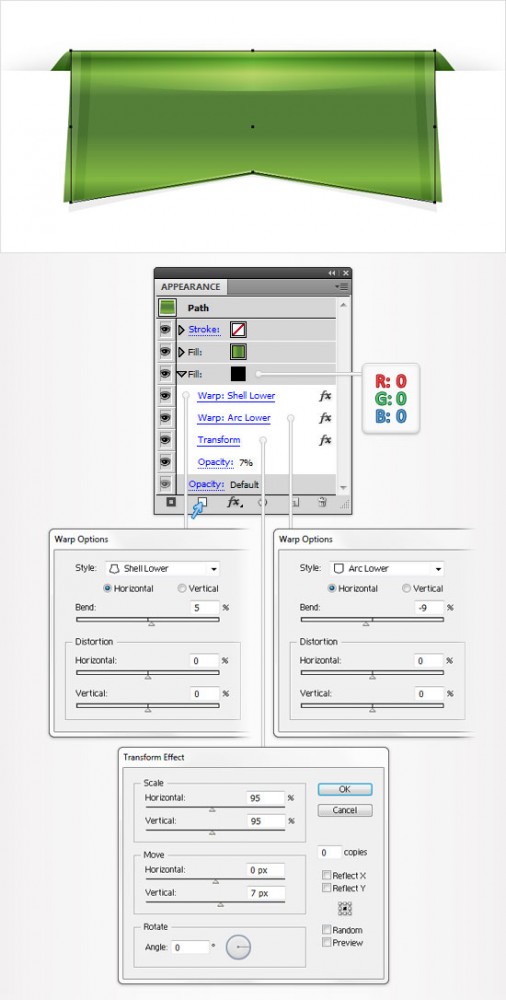

Шаг 19

Выбираем слой «Лента», переходим на панель Appearance и добавляем третью заливку, которую размещаем еще ниже. Она также должны быть черной, непрозрачность снижаем до 10% и переходим в Effect> Warp>  Arc Lower. Вводим данные, приведенные ниже и переходим к Effect> Distort & Transform> Transform. Такжу используем настройки, приведенные ниже. Переходим в Effect> Blur> Gaussian Blur. Вводим значение радиуса 3pх.

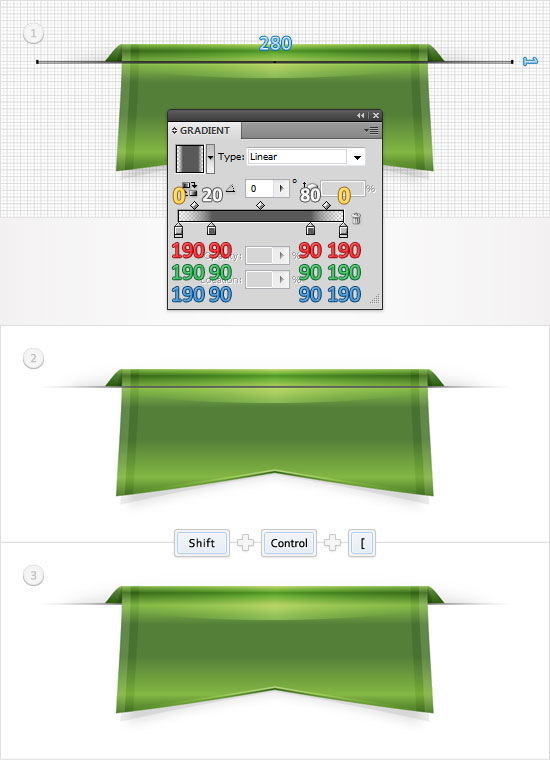

Шаг 20

Для следующего шага вам понадобится сетка с шагом в 1px. Переходим в Edit> Preferences> Guides &Grid и вводим значение 1 в окно Gridline every. Выбираем Rectangle Tool (M) и создаем прямоугольник размерами 280 на 1px. Разместите его, как показано на следующем рисунке, залейте линейным градиентом и поместите на задний план (Shift + Ctrl + [).

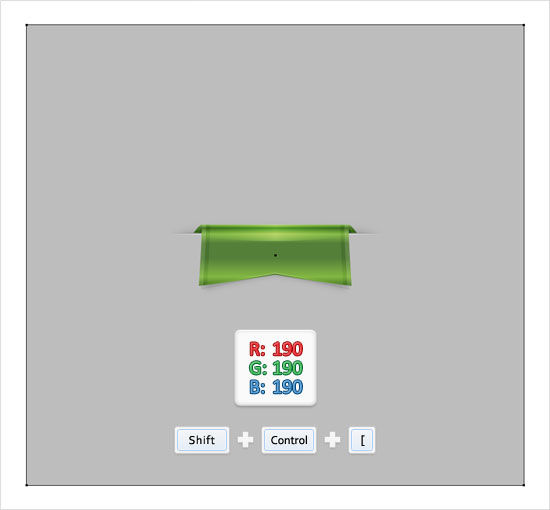

Шаг 21

Добавляем для ленты фон. Выбираем Rectangle Tool (M), создаем форму заливаем  R = 190 G = 190 B = 190 и отправляем ее на задний план (Shift + Ctrl + [).

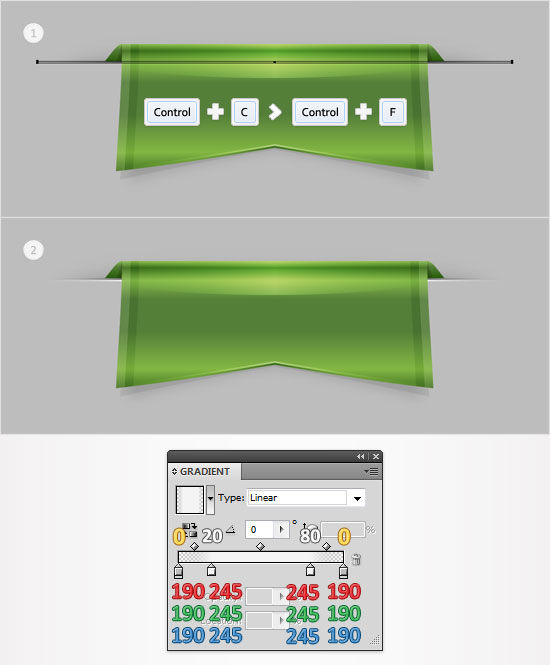

Шаг 22

Отключаем сетку (View> Show Grid) и привязку к сетке (View> Привязать к сетке). Выбираем тонкий прямоугольник, созданный в 20-ом шаге и создаем копию, которую помещаем на передний план (Ctrl + C> Ctrl + F). Выделяем ее и с помощью стрелки вниз перемещаем вниз на 1px . Переходим на панель Appearance и заливаем градиентом. как показано на рисунки ниже.

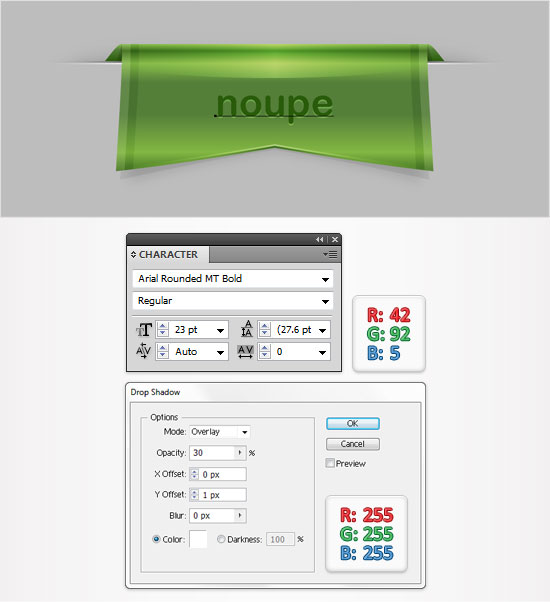

Шаг 23

Выбираем Type Tool (T) и добавляем  текст.  Цвет  - R = 42 G = 92 B = 5, переходим в Effect> Stylize> Drop Shadow. Вводим данные, как показано ниже, и нажмите кнопку ОК.

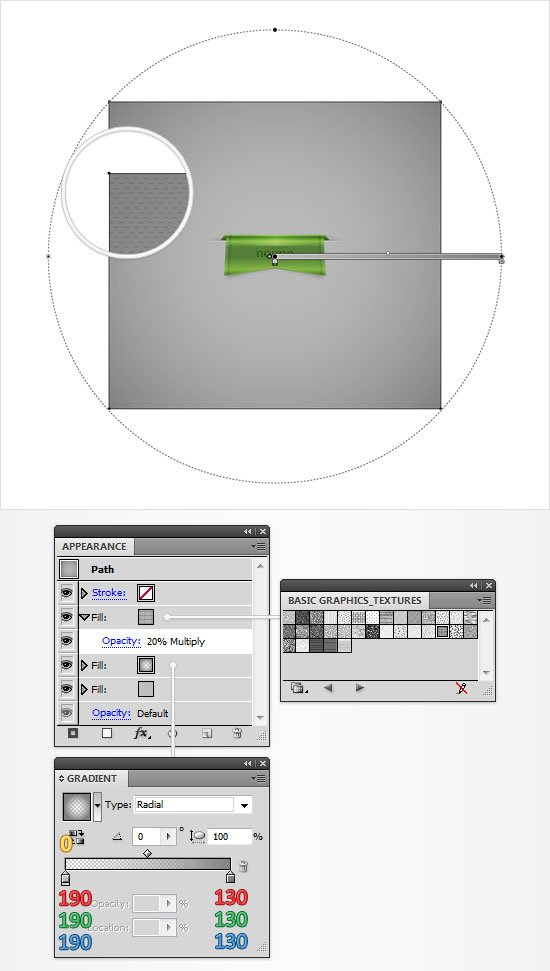

Шаг 24

Выбираем прямоугольник, который используем для фона, и переходим на панель Appearance, добавляем вторую заливку и используем радиальный градиент. Добавляем третью заливку. Теп  Держите внимание на внешний вид панели и добавить третий заполнения этой формы. Переходим в панель Swatches, открываем  выпадающее  нажимаем Open Swatch Library> Patterns> Basic Graphics > Basic Graphics_Textures.

Откроется новое окно с набором встроенных шаблонов.  Убедитесь, что все еще выделен прямоугольник и третья заливка. Нужно уменьшить непрозрачность до 20%, изменить режим смешивания на Multiply и добавить текстуру «USGS 19 Land Inundation».

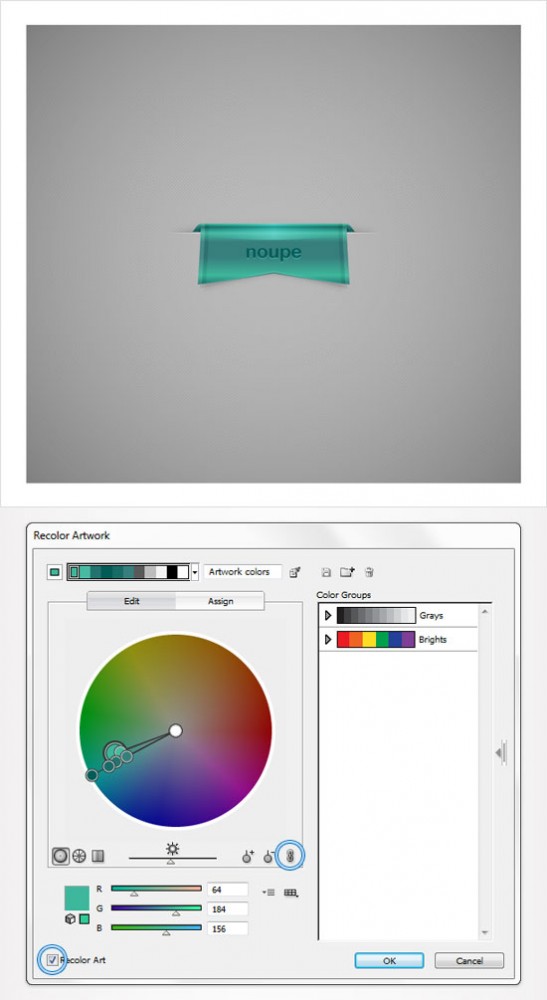

Шаг 25

И, наконец, быстрый метод, чтобы изменить цвет ленты. Выделяем все фигуры ленты и выбираем Edit > Edit Colors > Recolor Artwork. Нажимаем на кнопку Edit — нужно убедиться, что выбраны кнопки «Recolor Art» и «Link Color Harmony» и попробовать разные цвета.

Наш конечный результат должен выглядеть следующим образом.



Автор — Andrei Marius

Перевод — Дежурка
