Вырезанные капли в Adobe Illustrator

20 февраля 2015 | Опубликовано в Уроки | 5 Комментариев »

В этом уроке мы будем создавать обои для рабочего стола в Adobe Illustrator. Это несложный, но очень увлекательный урок, в котором вы научитесь создавать реалистичный эффект объема, используя лишь базовые инструменты и фигуры, а также градиенты и эффект тени. Результат наверняка вам понравится и вдохновит на эксперименты с цветом и фигурами.






Final product image

1. Создаем базовые элементы

Шаг 1

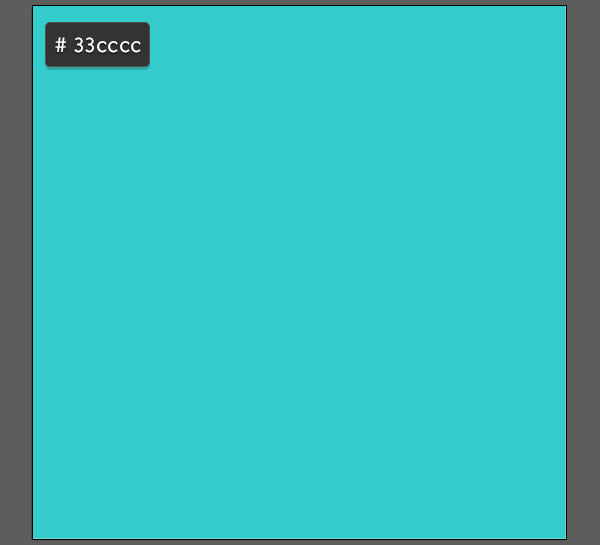

Для начала нарисуйте прямоугольник при помощи инструмента Rectangle/Прямоугольник (M) поверх рабочей области. Выберите светлый цвет, например: #33cccc.

Работа в нашем примере будет размером 1920 px на 1080 px по размеру экрана, чтобы ее можно было использовать в качестве обоев на рабочий стол. Основные элементы дизайна будут расположены в левой части рабочей области.

Choose a base color for your design

Шаг 2

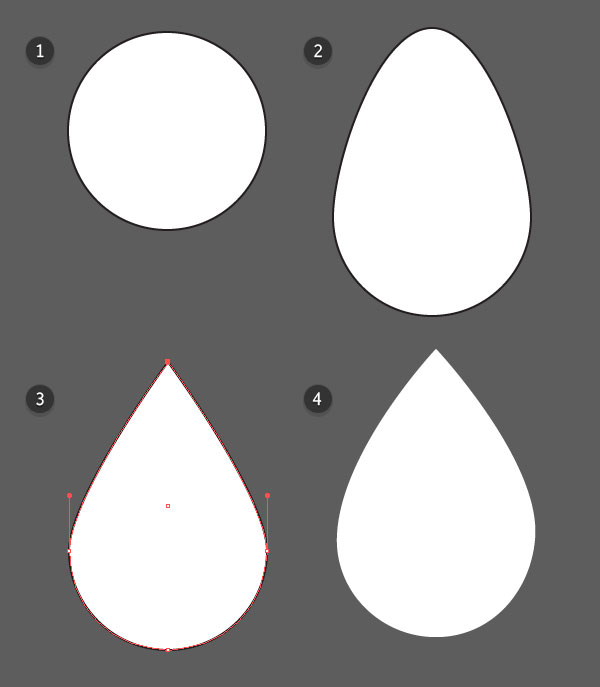

Базовая капля — простая фигура, созданная из базового круга.

  1. Для начала нарисуйте круг при помощи инструмента Ellipse/Эллипс (L).
  2. Инструментом Direct Selection/Прямое выделение (A) потяните вверх верхнюю точку, создав яйцеобразную фигуру.
  3. Конвертируйте верхнюю точку из узла в угол при помощи инструмента Convert Anchor Point/Преобразовать опорную  точку (Shift-C).
  4. При необходимости подкорректируйте направляющие, чтобы фигура приняла форму капли.

Create your raindrop shape

2. Вырезаем капли

Шаг 1

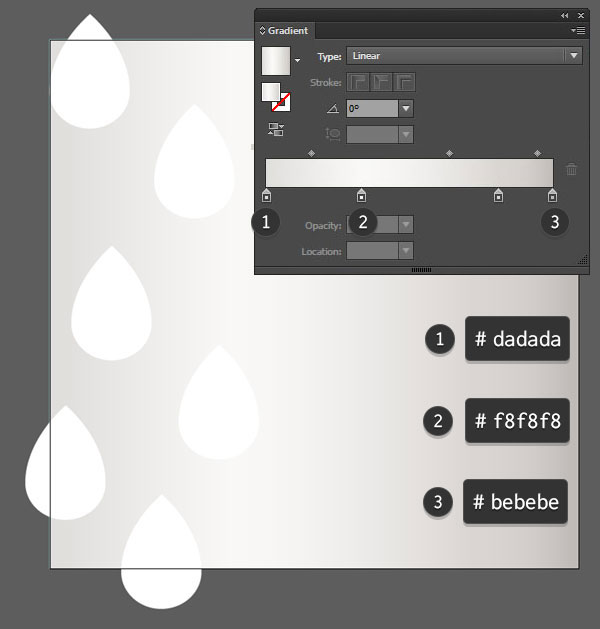

Заблокируйте (Lock) прямоугольник в палитре Layers/Слои. Нарисуйте еще один прямоугольник по размеру рабочей области. Укажите ему линейный градиент при помощи инструмента Gradient/Градиент (G). В палитре Gradient/Градиент укажите градиенту цвета: #dadada#f8f8f8,#dadada и #bebebe.

Копируйте (Control-C) капли и Вставьте (Control-V) их в разные места в левой части работы.

Copy and paste the raindrop shape

Шаг 2

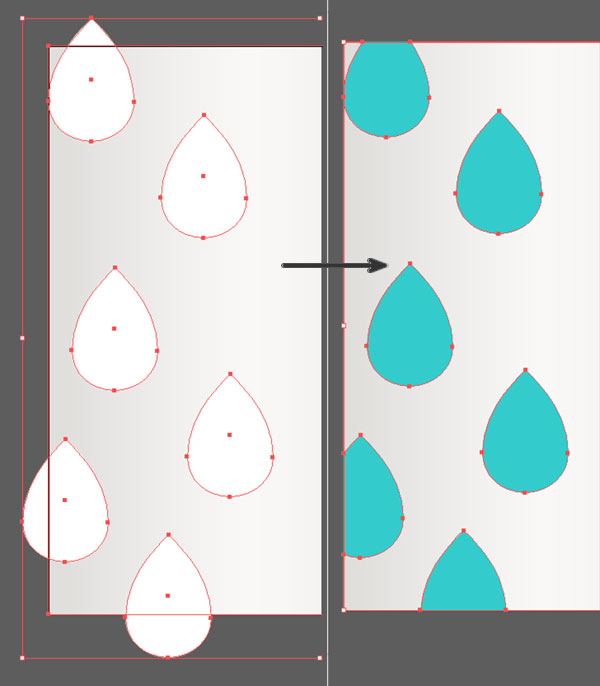

Выделите все капельки и в палитре Pathfinder/Обработка контура кликните по иконке Unite/Объединить. Выделите и капли и прямоугольник с серым градиентом и кликните по иконке Minus Front/Минус верхний в палитре Pathfinder/Обработка контура.

Cut out the tear drops from the gradient rectangle

Шаг 3

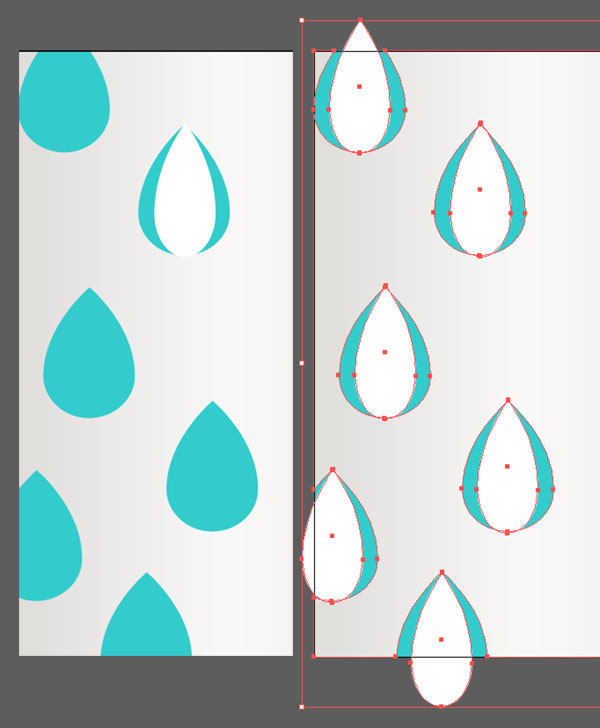

Вставьте вновь одну из капель. Инструментом Selection/Выделение (V) сделайте каплю уже, но оставьте той же длины. Вставьте по такой же узкой капле в каждое отверстие. Unite/Объедините все узкие капли в палитре Pathfinder/Обработка контура.

Draw narrow raindrop shapes

Шаг 4

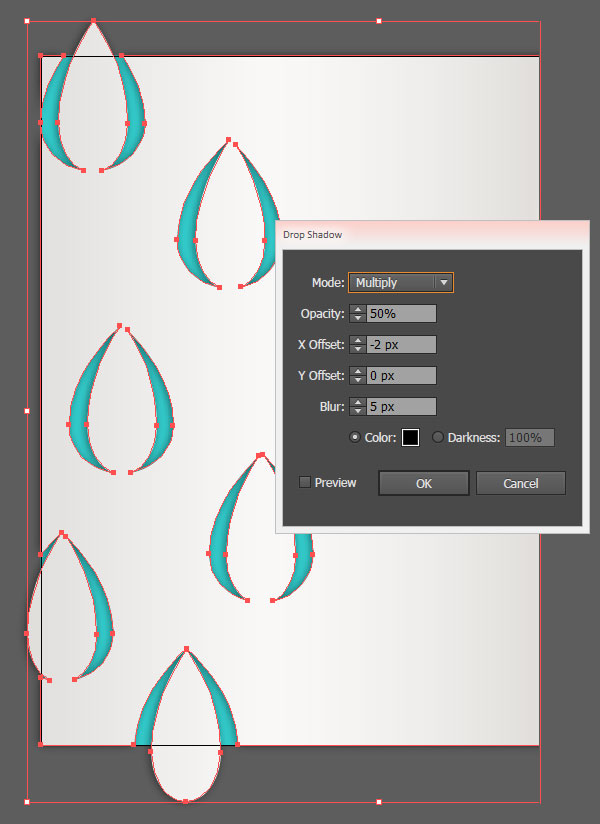

Unite/Объедините узкие капли с прямоугольником. Убедитесь что получившаяся фигура унаследовала градиент от прямоугольника. В меню выберите Effect > Stylize > Drop Shadow/Эффект>Стилизация>Тень и настройте эффект как показано ниже:

Apply a drop shadow to the gradient rectangle

3. Добавим капель

Шаг 1

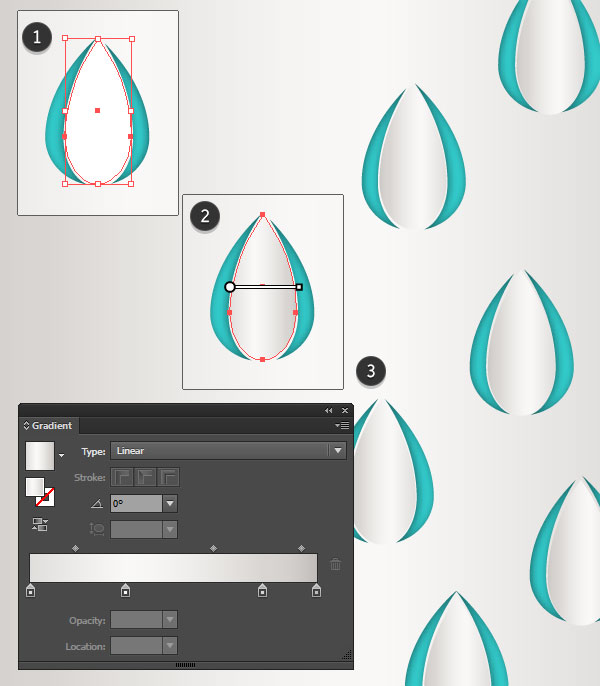

Вставьте узкую каплю каждое отделение с каплей.

  1. Используйте инструмент Selection/Выделение, чтобы еще сильнее сузить каплю (но не слишком).
  2. Примените к капле линейный градиент как и у прямоугольника.
  3. Сделайте то же с каждой секцией капель.

Add small gradient raindrops to the design

Шаг 2

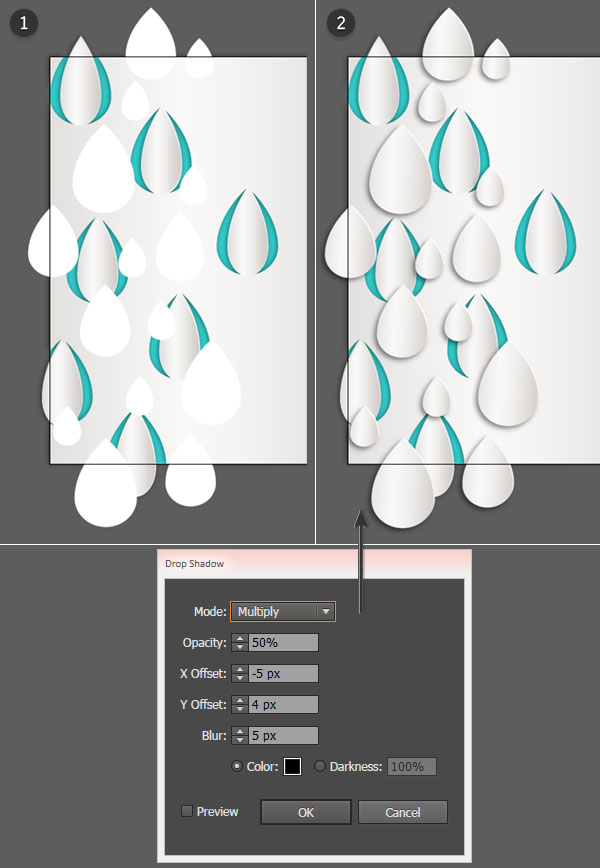

Вставьте капли разного размера, распределив их по рабочей области

  1. Укажите этим каплям белый цвет заливки.
  2. Выделите все капли, созданные в этом шаге, дублируйте их и переместите копии немного ниже и левее. Укажите копиям линейный градиент как у прямоугольника.

Примените к ним эффект Drop Shadow/Тень, указав параметры как на картинке ниже:

Add additional raindrops

Шаг 3

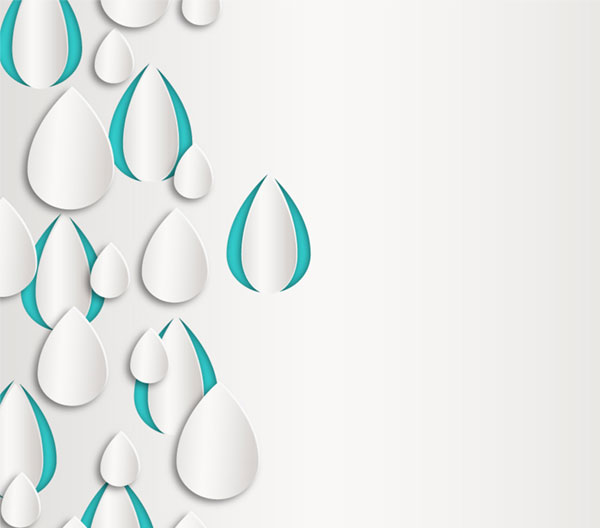

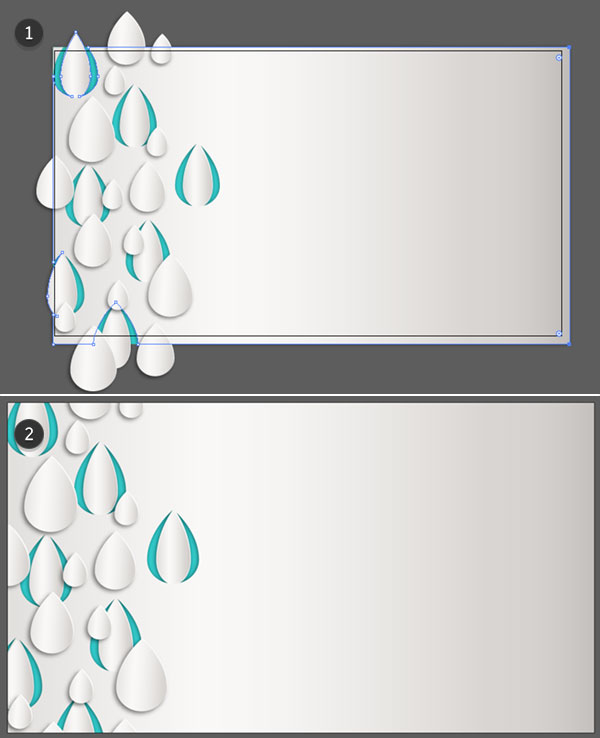

И наконец давайте обрежем работу, чтобы не было видно ничего лишнего.

Сгруппируйте (Control-G) все созданное ранее (фоновый прямоугольник, прямоугольник с градиентом, все капли).

Инструментом Rectangle/Прямоугольник нарисуйте прямоугольник по размеру рабочей области. Выделите новый прямоугольник и созданную только что группу, затем создайте обтравочную маску (Clipping Mask), нажав Control-7.

Trim the artboard

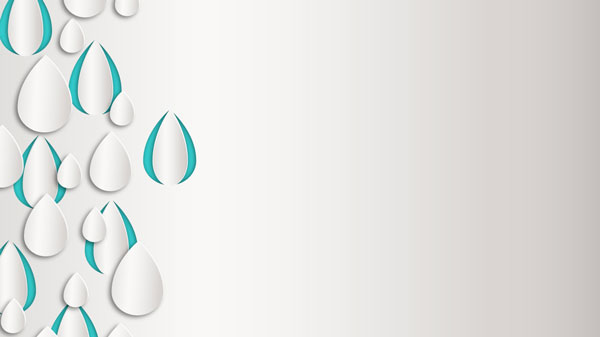

Результат

The final wallpaper design

Автор урока Mary Winkler

Перевод — Дежурка

Смотрите также:




Комментарии

  1. Анна
    Thumb up Thumb down 0

    при объединении узких капель с серым прямоугольником градиент не переносится, капли остаются белыми

    Ответить

    Riptil Ответ:

    Thumb up Thumb down 0

    Нужно что-бы контур узких капель и серого прямоугольника пересекался, тогда будет передаваться

    Ответить

  2. Boris
    Thumb up Thumb down 0

    Шаг 3

    Вставьте вновь одну из капель.

    в смысле нарисовать?

    Ответить

  3. Iz_Zh
    Thumb up Thumb down 0

    Шаг 2, Как он выделил их красным контуром?

    Ответить

  4. Сергей
    Thumb up Thumb down 0

    Шаг 3

    Вставьте вновь одну из капель.в смысле нарисовать?

    Скопировать.

    Шаг 2, Как он выделил их красным контуром?

    Он просто выделил, красный тут не причём... Я выделял капли с помощью Lasso Tool, так проще, хотя возникла проблема с выделением капель, которые выходили за контур, т.к. они объединились с серым прямоугольником, пришлось их убрать... Может кто подскажет, как выделять объекты в таком случае?

    В целом у меня получилось, хотя, урок, вроде, простой, но многое пришлось самому додумывать, ибо некоторые важные моменты не написаны, я так понимаю, что самим автором....

    Ответить
