Узор в стиле гильоше в Adobe Illustrator

8 октября 2014 | Опубликовано в Уроки | 5 Комментариев »

В этом уроке мы научимся создавать узор в стиле гильоше в Adobe Illustrator. Вы узнаете сам принцип создания, который позволит вам экспериментировать в этой области бесконечно. Такие узоры обычно используются в качестве защиты банкнот и документов от подделок. Вы же сможете приемнить его в дизайне. Для выполнения урока вам понадобится версия Adobe Illustrator CS2 – CC2014. Урок подойдет и новичками и не отнимет у вас много времени.



Результат

guilloche pattern vector

Шаг 1

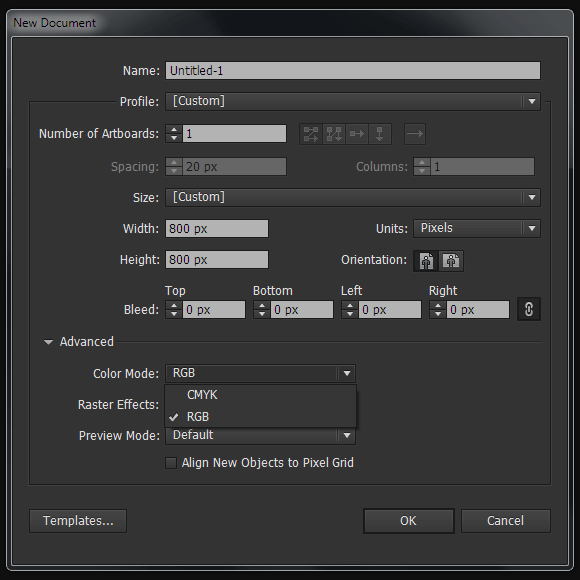

Создайте новый документ (Cmd / Ctrl + N). Ваша рабочая область может быть любого размера и цветовой режим также выбирайте как пожелаете — это не принципиально.

guilloche pattern vector

Шаг 2

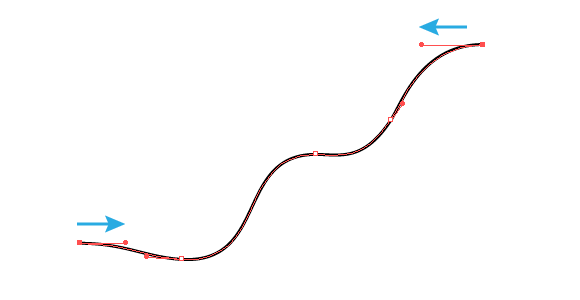

Инструментом Pen/Перо (P) нарисуйте волнистую линию, как показано ниже. Вам необязательно повторять форму в точности — просто нарисуйте примерно такую же линию. Важно лишь, чтобы в первой и последней точке направляющие находились горизонтально. Для этого удерживайте Shift, когда растягиваете их.

guilloche pattern vector

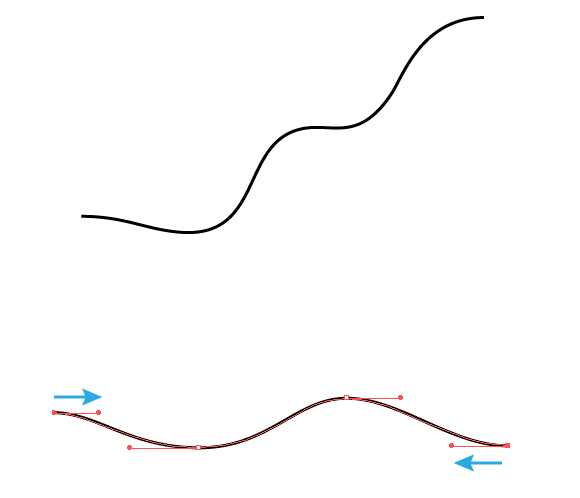

Создайте еще одну волнистую линию под первой. Манипуляторы первой и последней точки также должны располагаться горизонтально.

guilloche pattern vector

Шаг 3

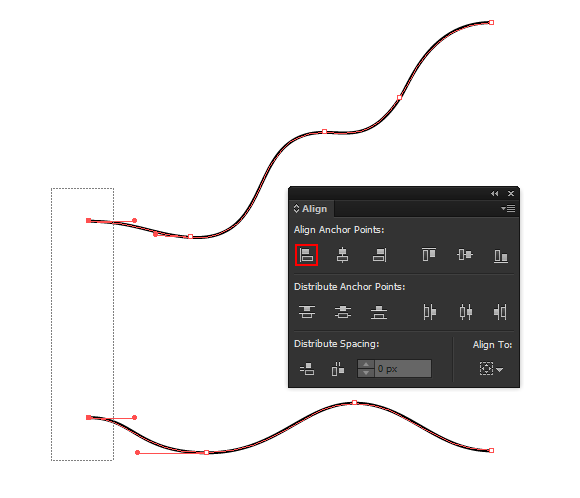

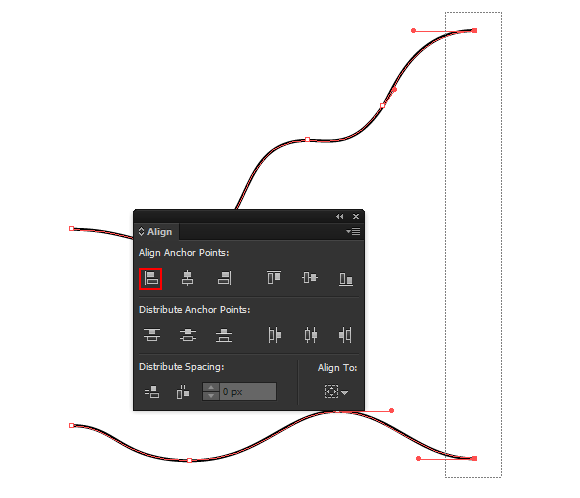

Выделите левые точки обеих линий инструментом Direct Selection/Прямое выделение (A) и выровняйте их в палитре Align/Выравнивание, выбрав Horizontal Align Left/Горизонтальное выравнивание по левому краю.

guilloche pattern vector

То же сделайте с правыми точками обеих линий.

guilloche pattern vector

Шаг 4

Соедините левые точки линией при помощи инструмента Pen/Перо (P).

guilloche pattern vector

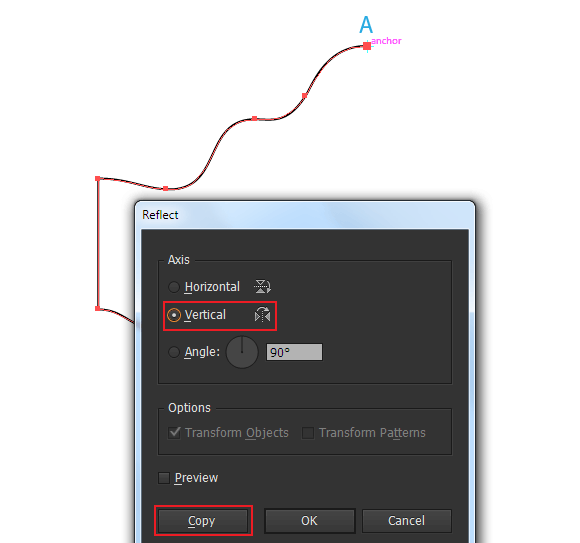

Выделите получившуюся фигуру и возьмите инструмент Reflect/Отражение (O). Кликните им по точке A, показанной ниже, удерживая Option / Alt. В диалоговом окне выберите Vertical axis/Ветрикальну ось и нажмите кнопку Copy/Копия.

guilloche pattern vector

Шаг 5

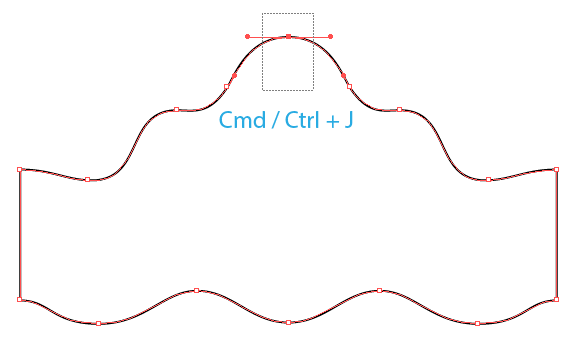

Выделите верхние точки, которые совпадают в месте отражения, инструментом Direct Selection/Прямое выделение (A), затем в меню выберите Object > Path > Join/Объект>Контур>Соединить (Cmd / Ctrl + J).

guilloche pattern vector

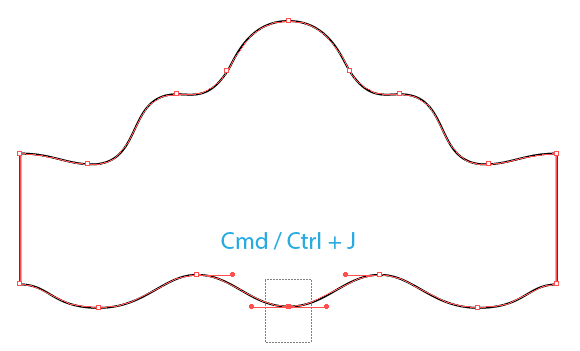

Таким же способом соедините и две нижние точки.

guilloche pattern vector

Шаг 6

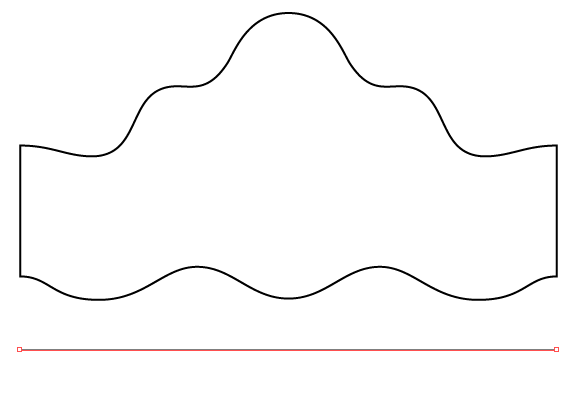

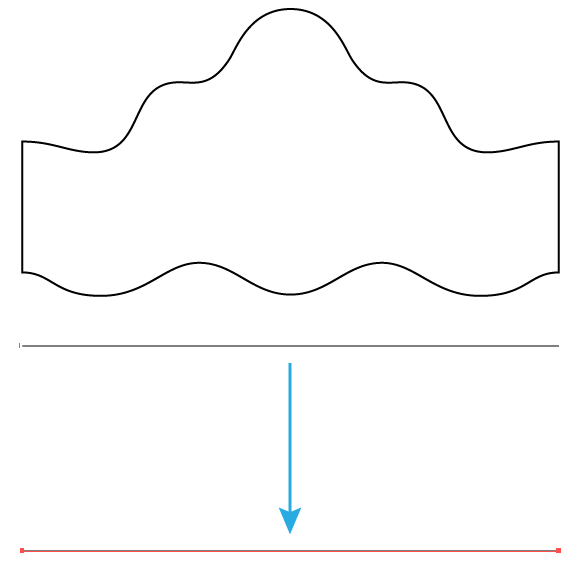

Создайте горизонтальную прямую инструментом Pen/Перо (P) или Line/Отрезок линии (\).

guilloche pattern vector

Длина линии не столь важна. Переместите линию немного ниже, удерживая клавиши Shift и Option / Alt. Так вы дублируете линию.

guilloche pattern vector

Шаг 7

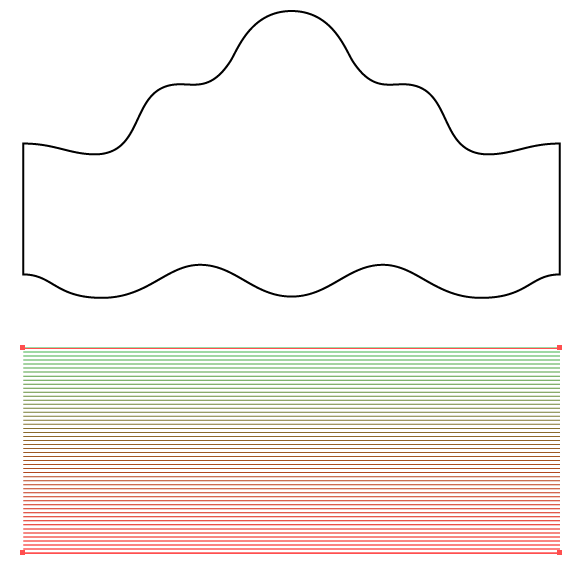

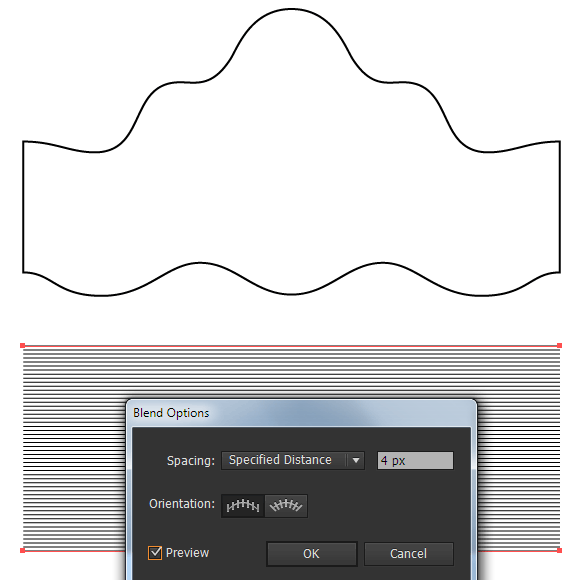

Выделите обе линии и нажмите Cmd / Ctrl + Option / Alt + B, чтобы создать переход между ними. Теперь кликните дважды по инструменту Blend/Переход (W) в палитре Tools/Инструменты. В открывшемся диалоговом окне выберите Specified Distance и укажите 4px.

guilloche pattern vector

Если вы хотите чтобы ваш узор был цветным, вы можете раскрасить лини в разные цвета, например, в зеленый и красный.

guilloche pattern vector

Шаг 8

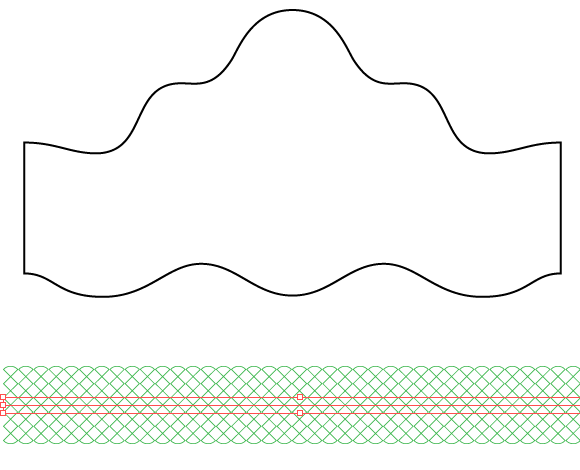

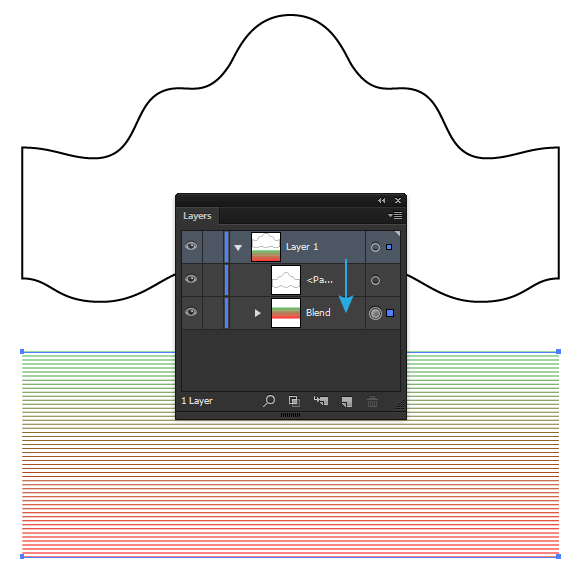

Разместите линии с переходом под волнистой фигурой в палитре Layers/Слои.

guilloche pattern vector

Выделите линии и фигуру и в меню выберите Object > Envelope Distort > Make with Top Object/Объект>Искажение оболочки>По форме верхнего объекта.

guilloche pattern vector

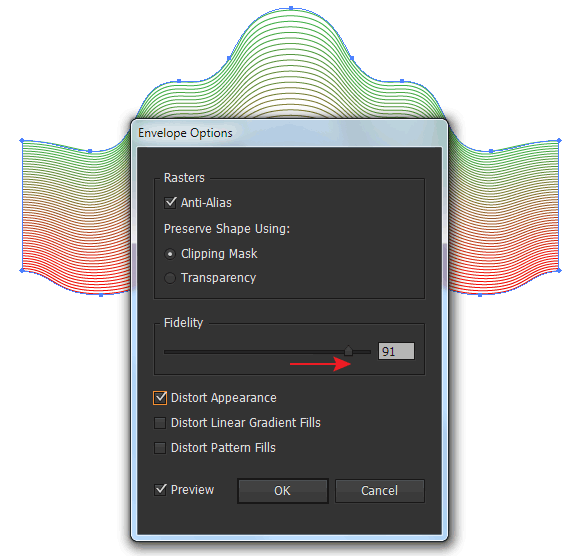

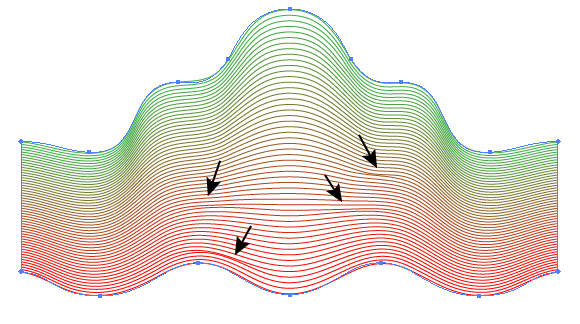

Как вы видите, у нас получилось несколько дефектов, чтобы исправить их, выберите в меню Object > Envelope Distort > Envelope Options/Объект>Искажение оболочки>Параметры оболочки и увеличьте значение параметра Fidelity/Точность до 90-100.

guilloche pattern vector

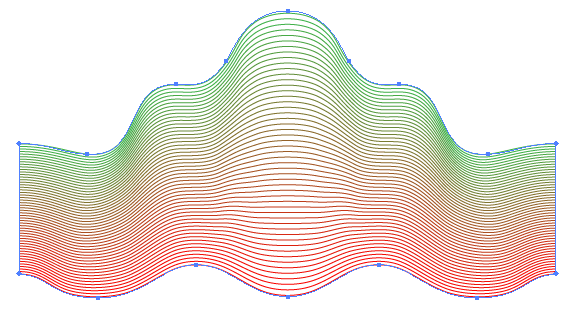

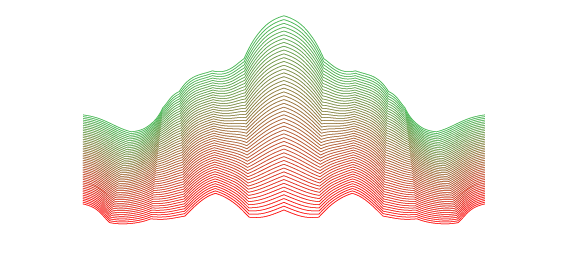

Теперь все дефекты устранены.

guilloche pattern vector

Шаг 9

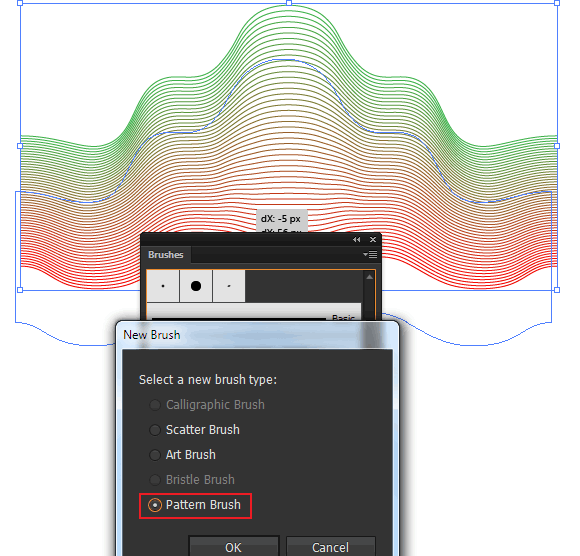

Переместите получившийся объект в палитру Brushes/Кисти и в открывшемся диалоговом окне выберите вариант Pattern Brush/Узорчатая кисть.

guilloche pattern vector

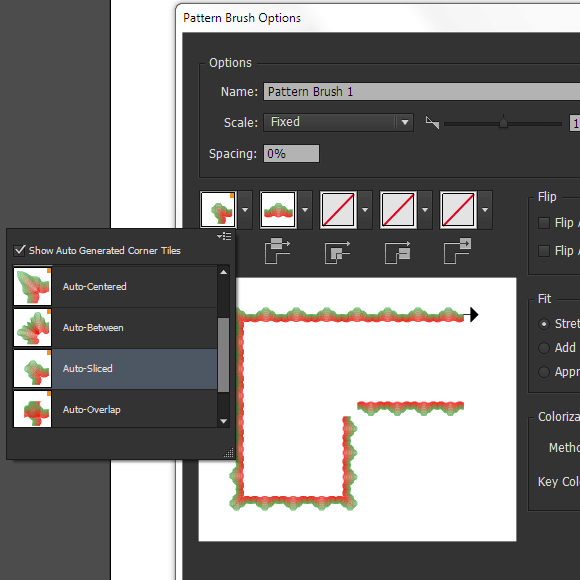

Оставим все настройки по умолчанию. Нажмите OK. Если вы используете версию Adobe Illustrator CC-CC2014, тогда у вас будет возможность автоматически сгенерировать тип угла. У вас будет четыре варианта, из которых вы выберите наиболее подходящий.

guilloche pattern vector

Шаг 10

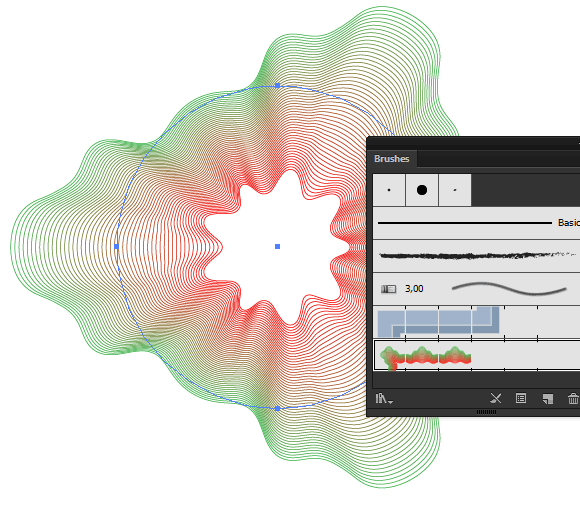

Создайте круг при помощи инструмента Ellipse/Эллипс (L), затем примените к нему кисть.

guilloche pattern vector

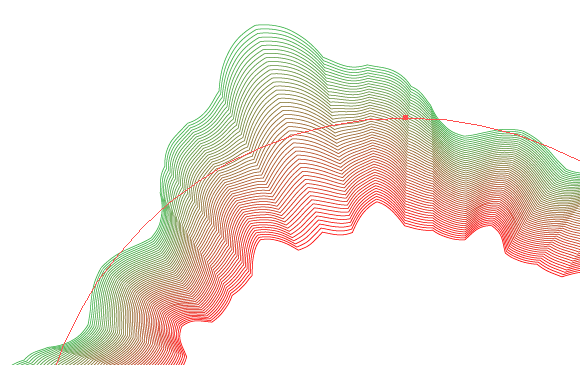

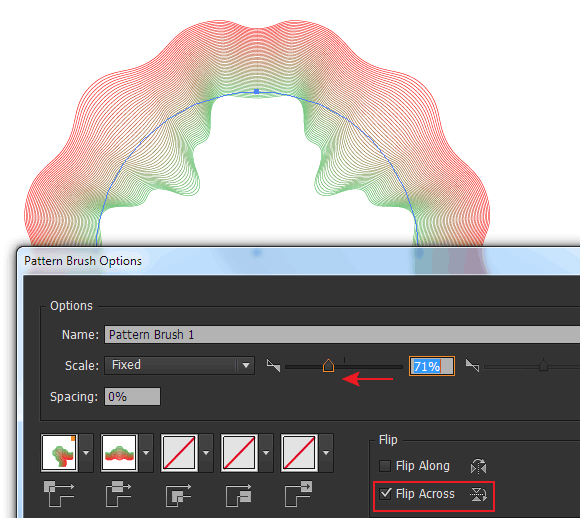

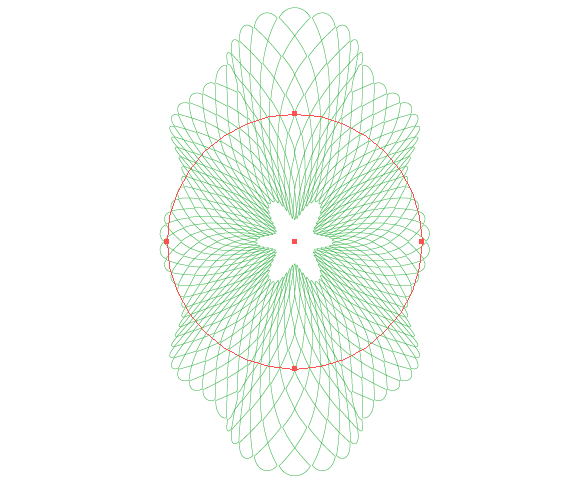

Как видите, у нас уже получилась векторная фигура в стиле гильоше. Но плюс ко всему, она динамична. Кликните дважды по нашей кисти в палитре Brushes/Кисти, чтобы открыть диалоговое окно настроек. Теперь давайте поэкспериментируем с параметрами. Меняя параметры, вы будете менять и саму фигуру.

guilloche pattern vector

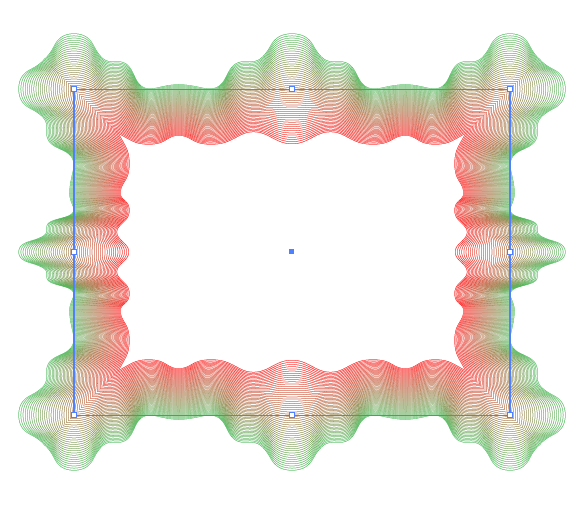

Теперь давайте посмотрим что получится, если применить кисть к прямоугольнику.

guilloche pattern vector

Результат

Теперь у вас есть узор в стиле гильоше, который вы можете редактировать. Теперь поэкспериментируйте самостоятельно.
a. Объект, созданный в шагах 2-5 может иметь любую другую форму. Чем больше форм вы создадите, тем больше вариантов узоров получите.
b. Вы можете менять цвет линий в объекте с переходом, а также их частоту.

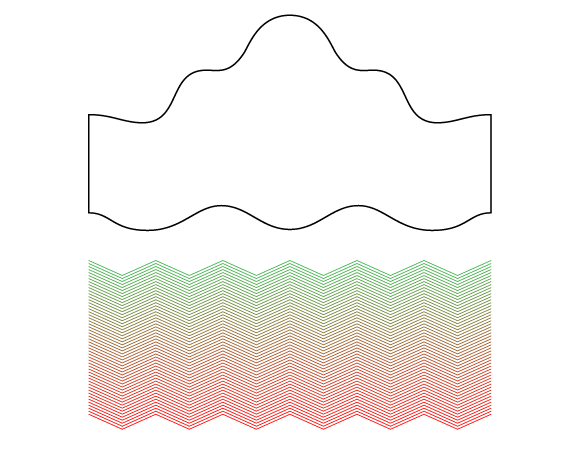

c. Переход можно сделать из любых фигур, не только прямых линий. Например, попробуйте переход между двумя зигзагообразными линиями.

Картинки ниже помогут вам в экспериментах.

guilloche pattern vector

24

guilloche pattern vector

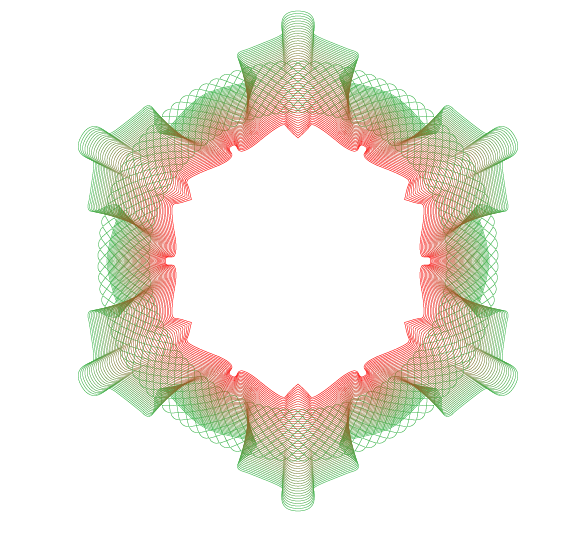

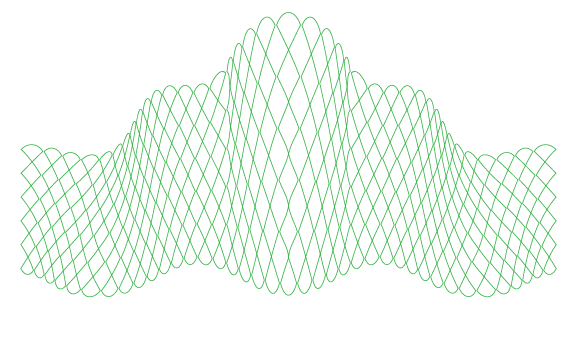

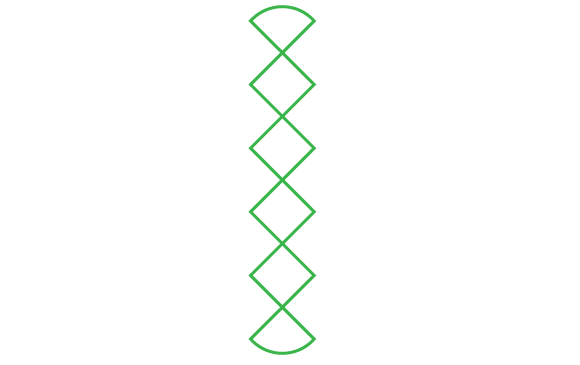

d. Вместо объекта с переходом, вы можете использовать другие фигуры, например вот такой узор:

guilloche pattern vector

guilloche pattern vector

guilloche pattern vector

guilloche pattern vector

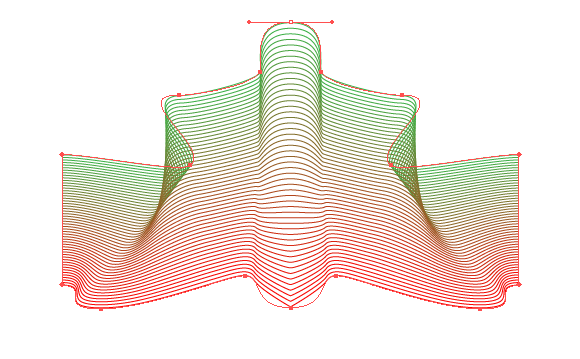

e. После применения эффекта Envelope Distort, вы можете менять форму объекта, редактировать его манипуляторы.

guilloche pattern vector

guilloche pattern vector

Автор урока Iaroslav Lazunov

Перевод — Дежурка

Смотрите также:




Комментарии

  1. ANDRUHA
    Thumb up Thumb down 0

    немогу соединить точки в начале урока

    Ответить

    Mary - Dejurka Ответ:

    Thumb up Thumb down 0

    Попробуйте другой способ: выделите точки при помощи инструмента Direct Selection/Прямое выделение и нажмите Ctrl+J.

    Ответить

    ANDRUHA Ответ:

    Thumb up Thumb down 0

    соединил вобще по другому сначало соединил 2 контура в 1 потом сами точки соединял комбинацией Ctrl+Alt+B я так намучился с етим соединением охохо.

    у меня другой вопрос как розресовать ети линии который много в разные цвета? я прот хз как ето зделать, пробовал градиент наложить но он роскрашивает только под углом 0 и 180 тоесть с права на лево или наоборот а сверху в низ не, помогите плиз

    Ответить

    Mary - Dejurka Ответ:

    Thumb up Thumb down 0

    Просто указываете линиям из которых делаете переход (Blend) разные цвета. К примеру, вы делаете переход от верхней линии к нижней. Верхней укажите красный цвет обводки, а нижней — зеленый. Получите переход в том числе и цвета.

    Ответить

    ANDRUHA Ответ:

    Thumb up Thumb down 0

    спс за ответ)

    Ответить
