Рисуем наушники в Adobe Illustrator

3 февраля 2017 | Опубликовано в Уроки | 1 Комментарий »

В этом уроке мы будем рисовать наушники в Adobe Illustrator. Это хороший урок для тех, кто хочется научиться создавать эффект объема при помощи градиентов. Для создания форм мы используем основные фигуры, а затем из их производных добьемся эффекта объема. Мы также будем работать с параллельным контуром, настройкой градиентов и палитрой обработки контура.



Результат

1. Готовим документ

Шаг 1

Создайте новый документ в Adobe Illustrator и укажите ему параметры как на картинке:

01

Шаг 2

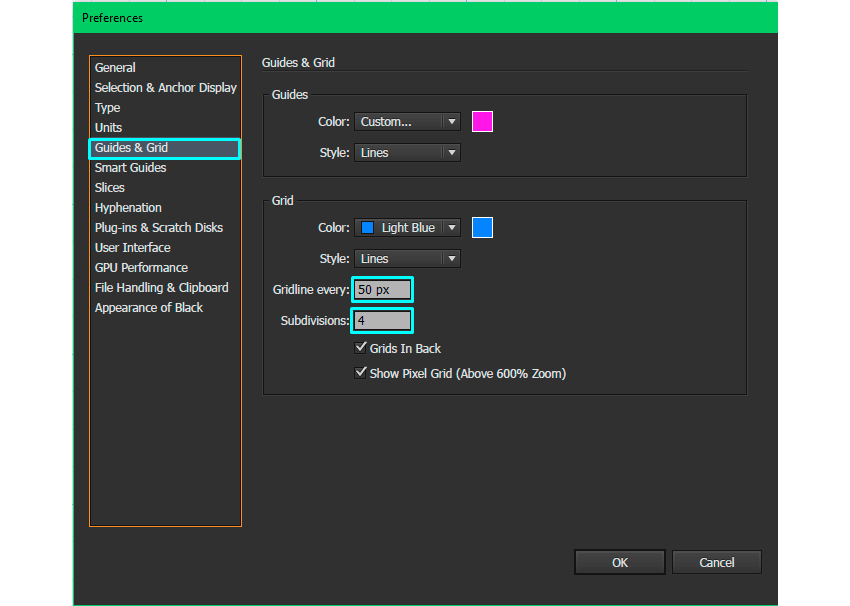

Настройте сетку (Edit>Preferences>Guides & Grids/Редактировать>Предпочтения>Направляющие и сетка).Настройте параметры как показано ниже.

02

2. Рисуем наушники

Начнем с создания динамиков.

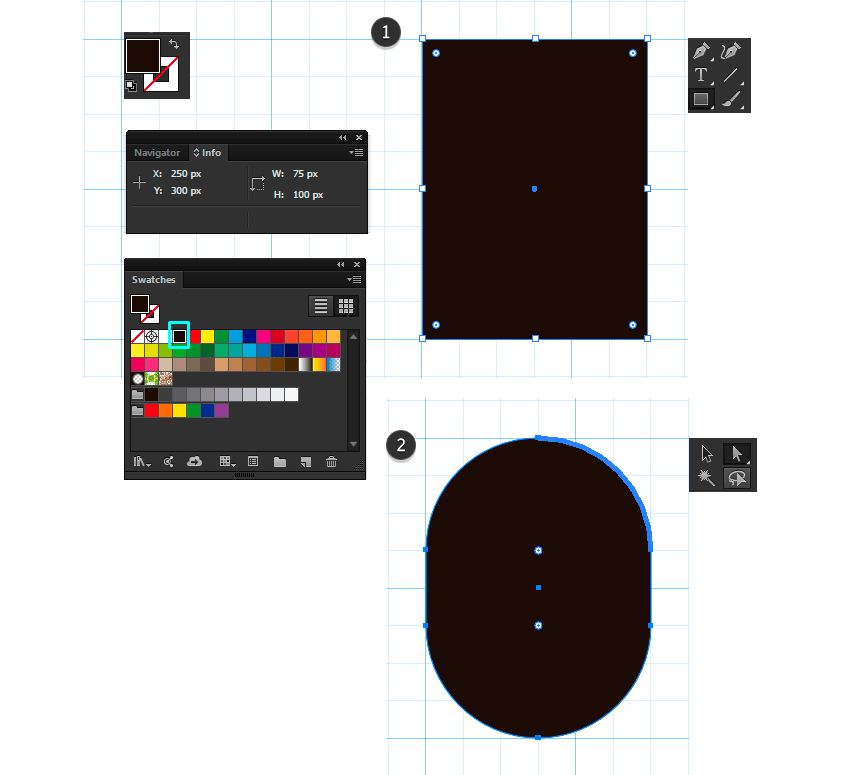

Шаг 1

Инструментом Rectangle/Прямоугольник (M) создайте фигуру размером 75x100px с черным цветом заливки и без обводки. Инструментом Direct selection/Прямое выделение (A) скруглите все углы.

Откройте палитру Info/Информация (Window>Info/Окно>Информация), чтобы видеть как располагаются объекты.

03

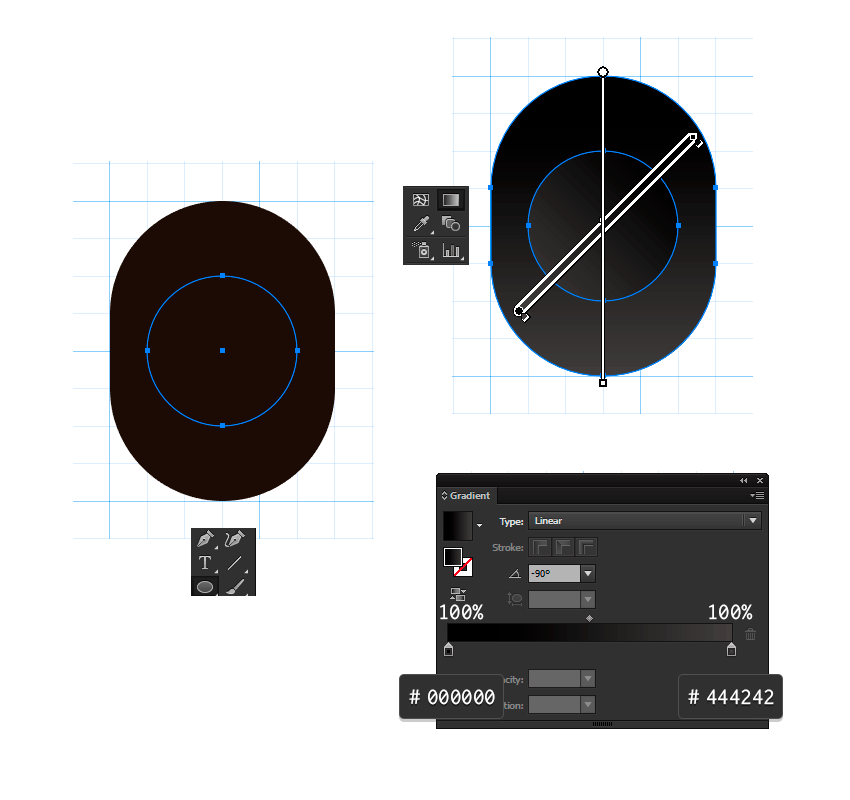

Шаг 2

В центре предыдущей фигуры нарисуйте круг размером 50x50px при помощи инструмента Ellipse/Эллипс (L). Укажите кругу и скругленному прямоугольнику градиент от цвета #000000 к цвету #444242.

Настройте градиенты как показано ниже, при помощи инструмента Gradient/Градиент (G).

04

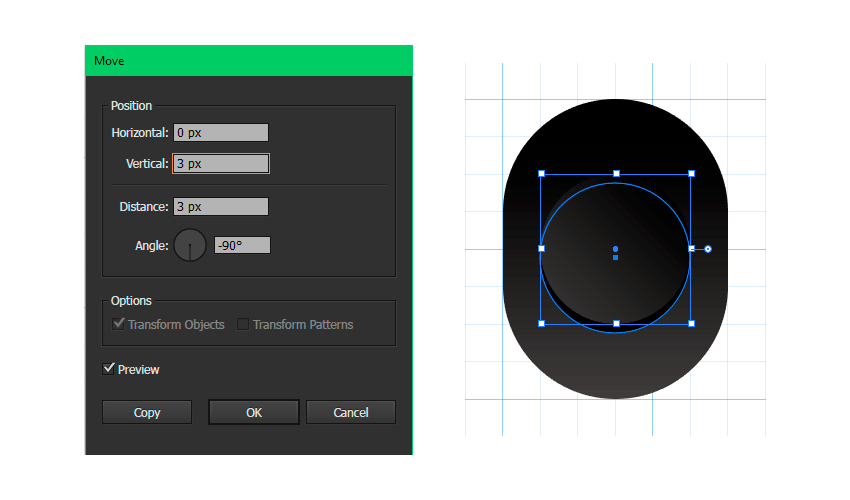

Шаг 3

Выделите круг, дублируйте его (Ctrl C+ Ctrl B). Укажите нижней копии черный цвет и сместите его чуть ниже.

05

Шаг 4

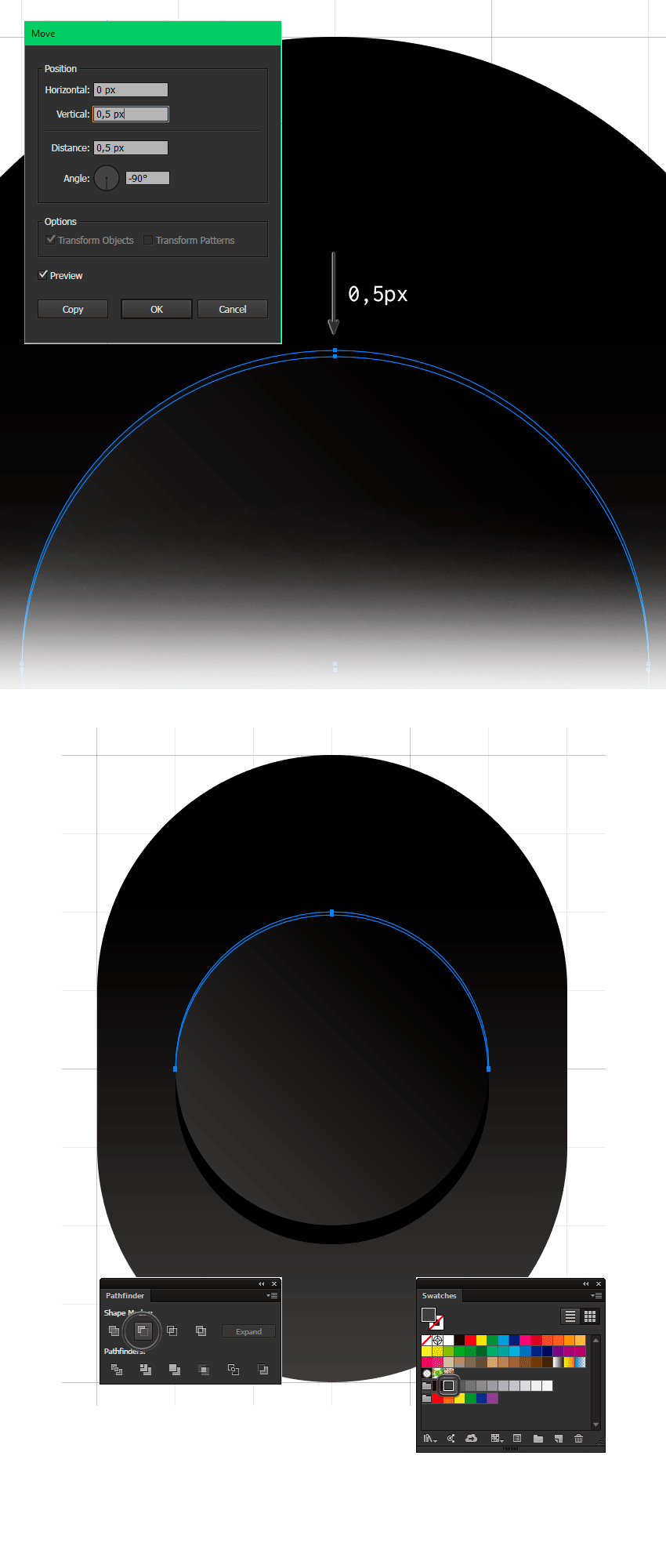

Вновь выделите наш основной круг. Дублируйте его дважды (Ctrl C+ Ctrl F). Переместите одну из копий на 0,5 px выше. Выделите обе копии и в палитре Pathfinder/Обработка контура нажмите Minus Front/Минус верхний. Укажите получившейся фигуре серый цвет заливки.

06

Шаг 5

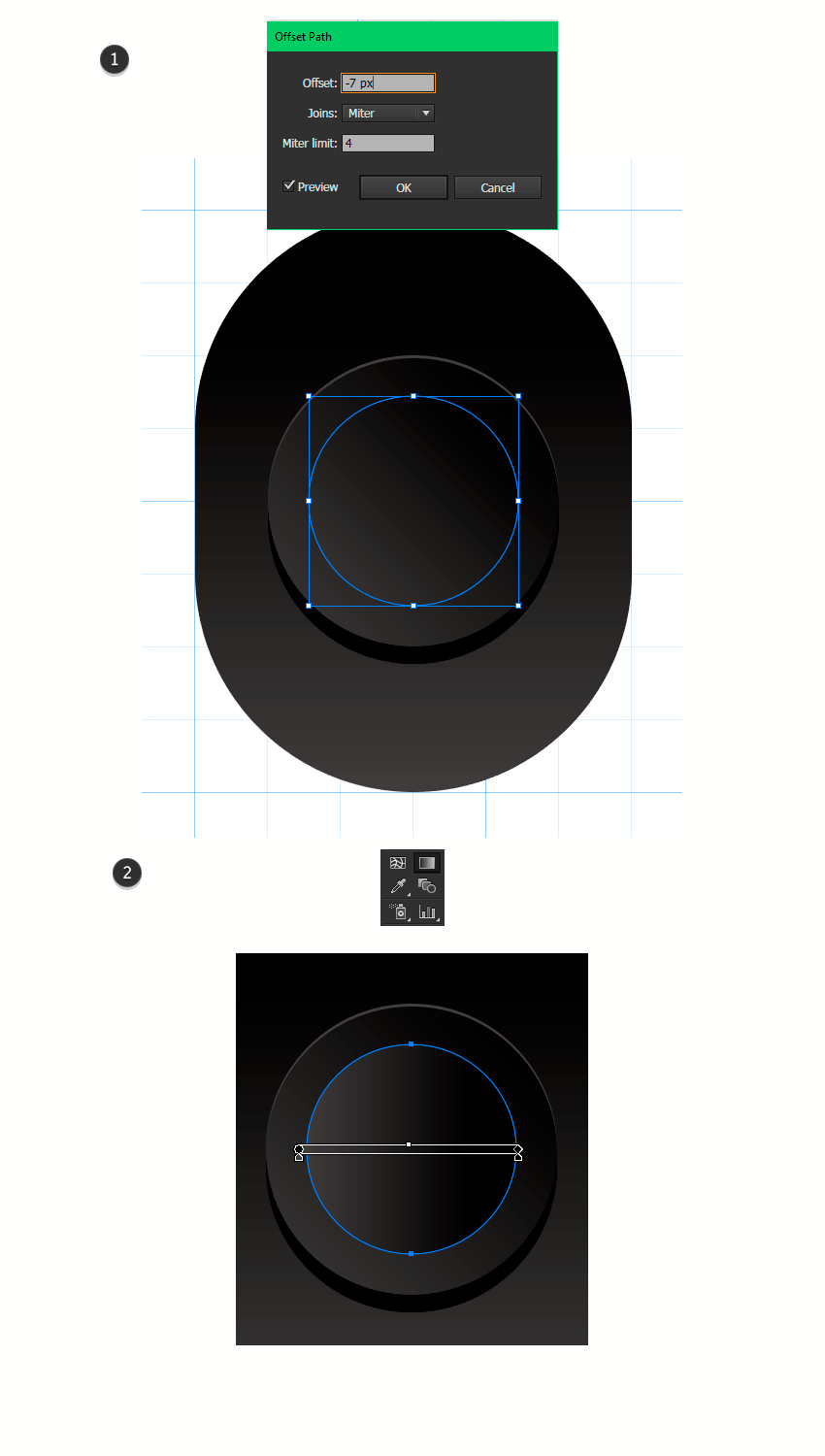

Вновь выделите наш основной круг и дублируйте его (Ctrl C+ Ctrl F). В меню выберите Effect>Path>Offset Path/Эффект>Контур>Создать параллельный контура и укажите отступ в -7px. Разберите оформление (Object>Expand Appearance/Объект>Разобрать оформление). Настройте для этого круга градиент как показано ниже.

07

Шаг 6

Дублируйте последний круг (Ctrl C+ Ctrl F) и в меню выберите Effect>Path>Offset Path/Эффект>Контур>Создать параллельный контур, и укажите отступ в -2px. Разберите оформление (Object>Expand appearance/Объект>Разобрать оформление).

08

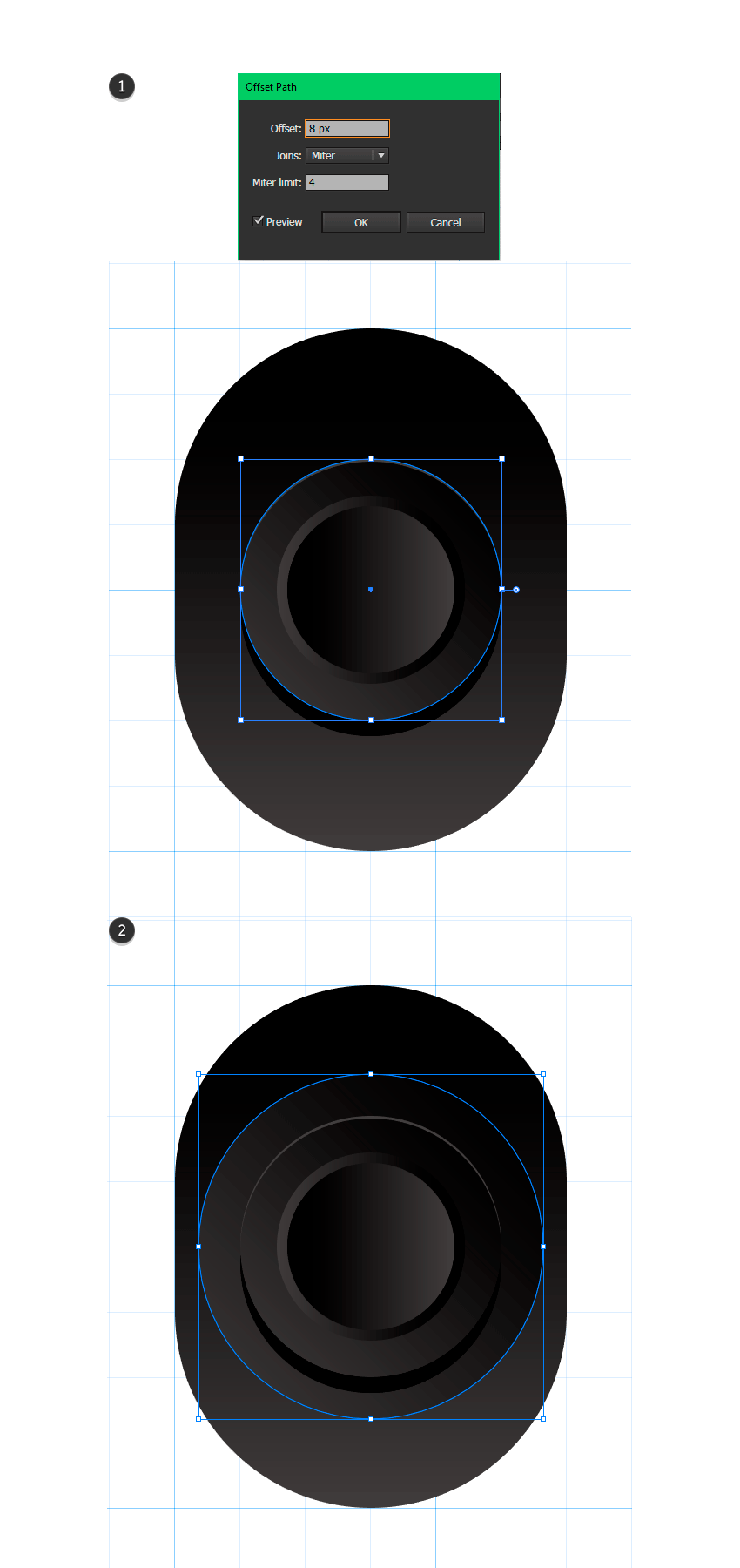

Шаг 7

Выделите наш первый круг и дублируйте его. В меню выберите Effect>Path>Offset Path/Эффект>Контур>Создать параллельный контур, укажите отступ в 8pх, затем отправьте объект на задний план, нажав дважды Ctrl + [ . Убедитесь, что круг находится под тенью.

09

Шаг 8

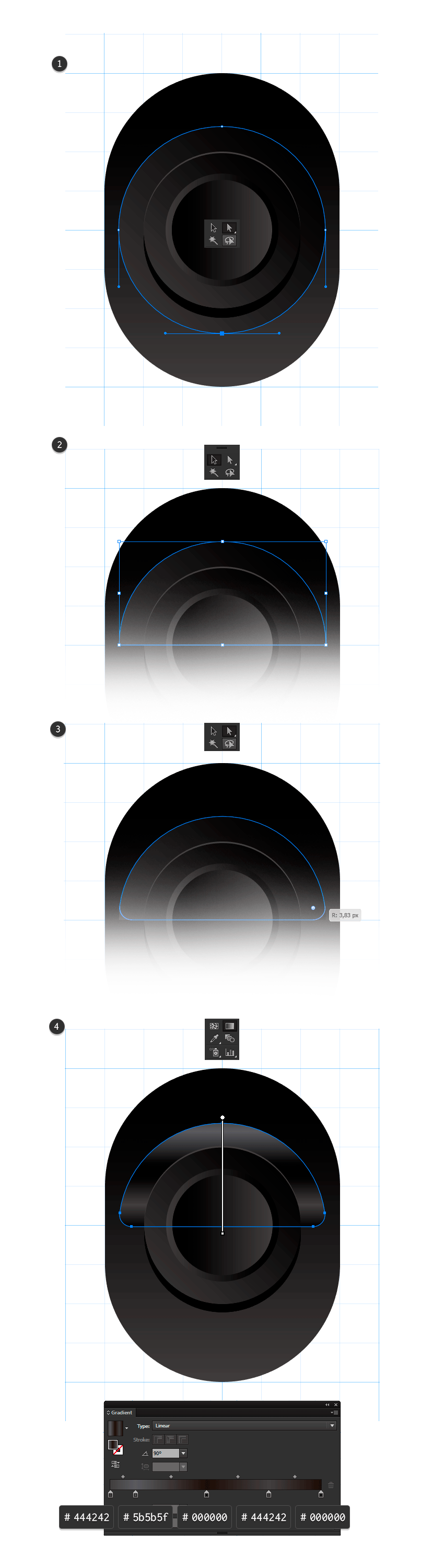

Инструментом Direct Selection/Прямое выделение (A) выделите нижнюю точку и удалите ее. Выделите получившийся полукруг инструментом Selection/Выделение (V) и нажмите Ctrl+J, чтобы соединить точки.

Инструментом Direct Selection/Прямое выделение (A) скруглите все углы. Укажите полукругу линейный градинт и настройте его как показано ниже.

10

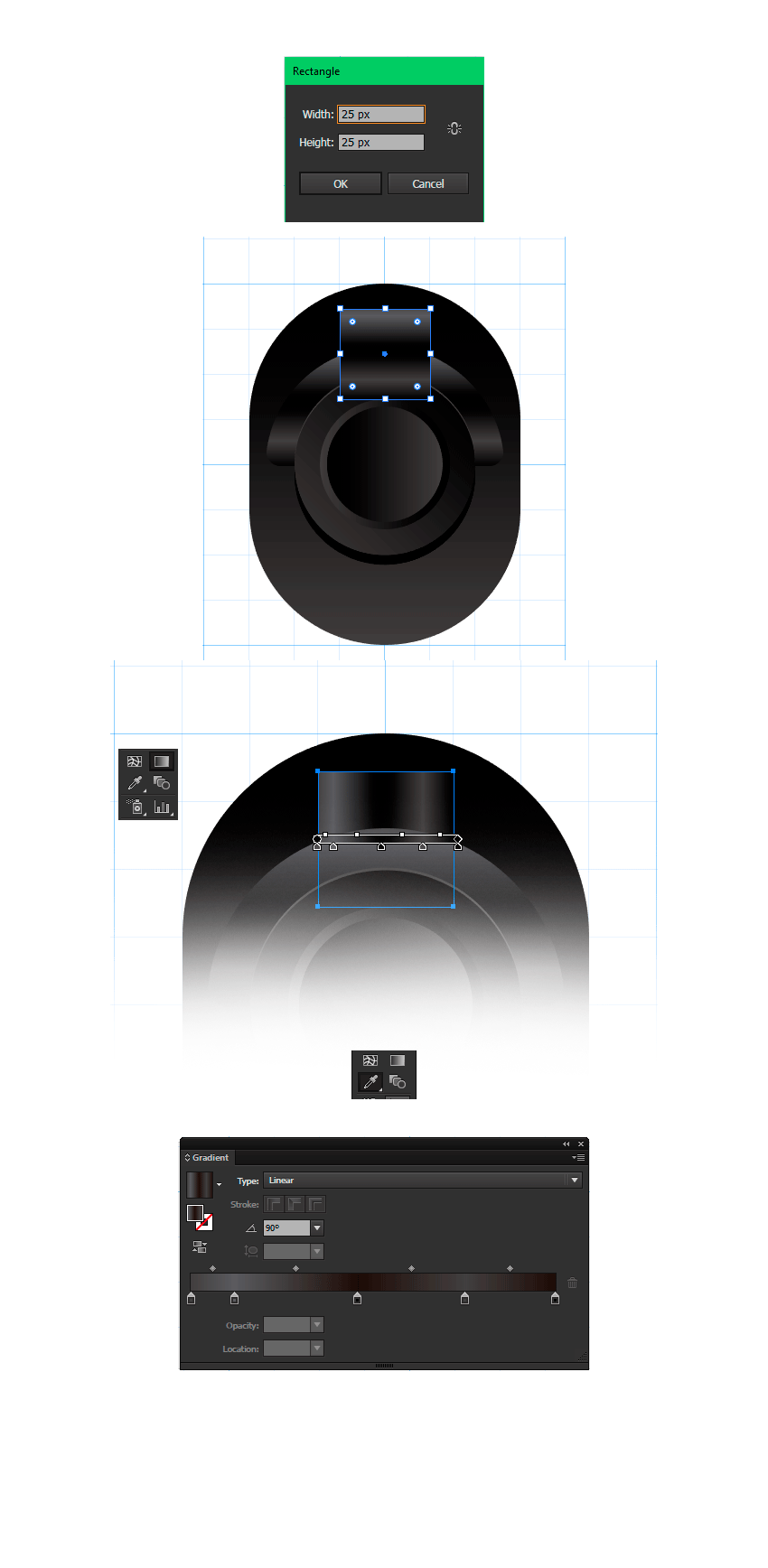

Шаг 9

На время деактивируйте опцию привязки к сетке (Ctrl + “) и создайте квадрат размером 25х25px при помощи инструмента Rectangle/Прямоугольник (M).

Поместите квадрат как показано на картинке ниже, и пошлите его на задний план несколько раз так, чтобы он находился под первым кругом. Скопируйте инструментом Eyedropper/Пипетка (I) градиент с полукруга, и настройте его как показано ниже.

11

Шаг 10

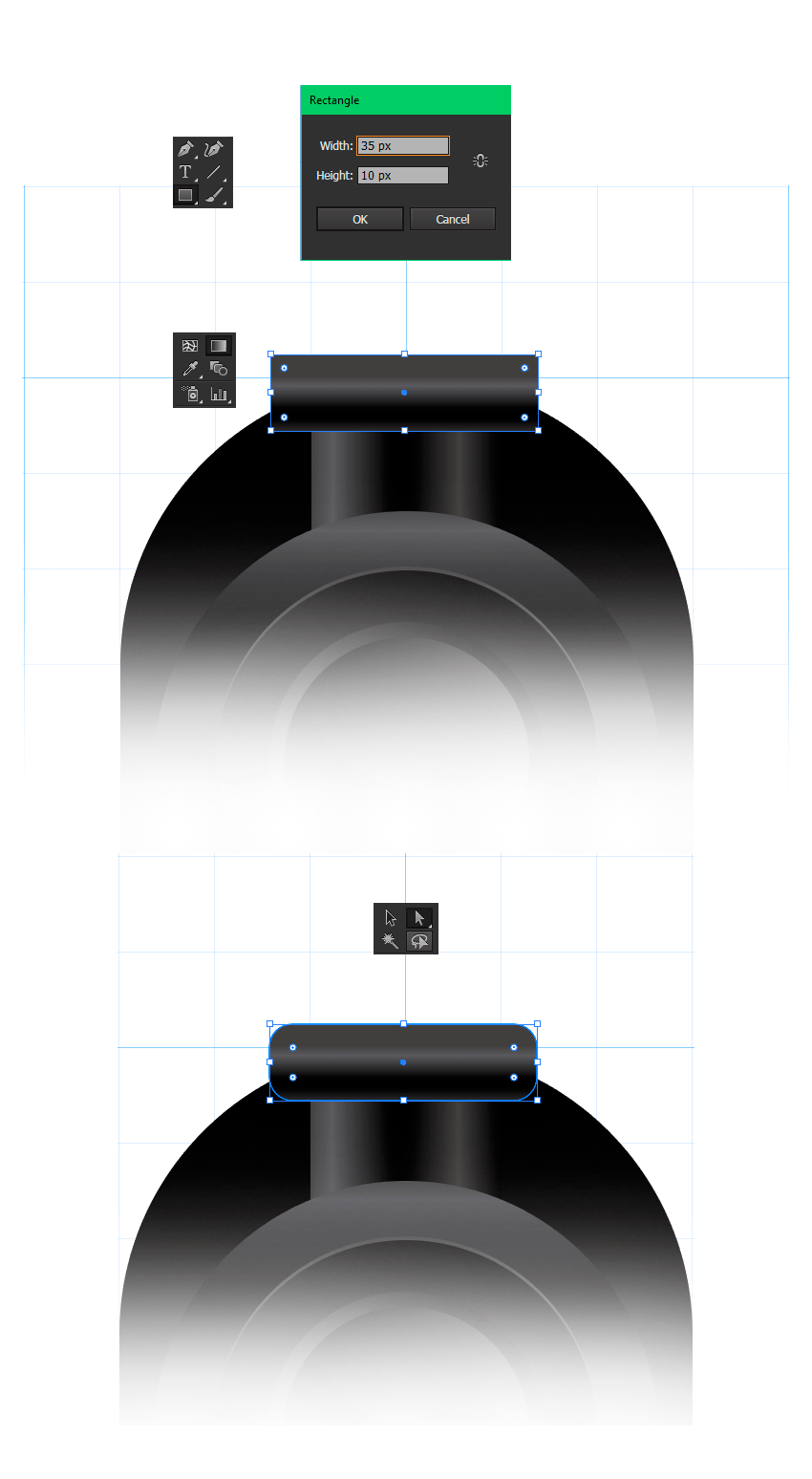

Нарисуйте прямоугольник размером 35x10px. Инструментом Direct Selection/Прямое выделение (A) скруглите углы и укажите градиент как показано ниже.

12

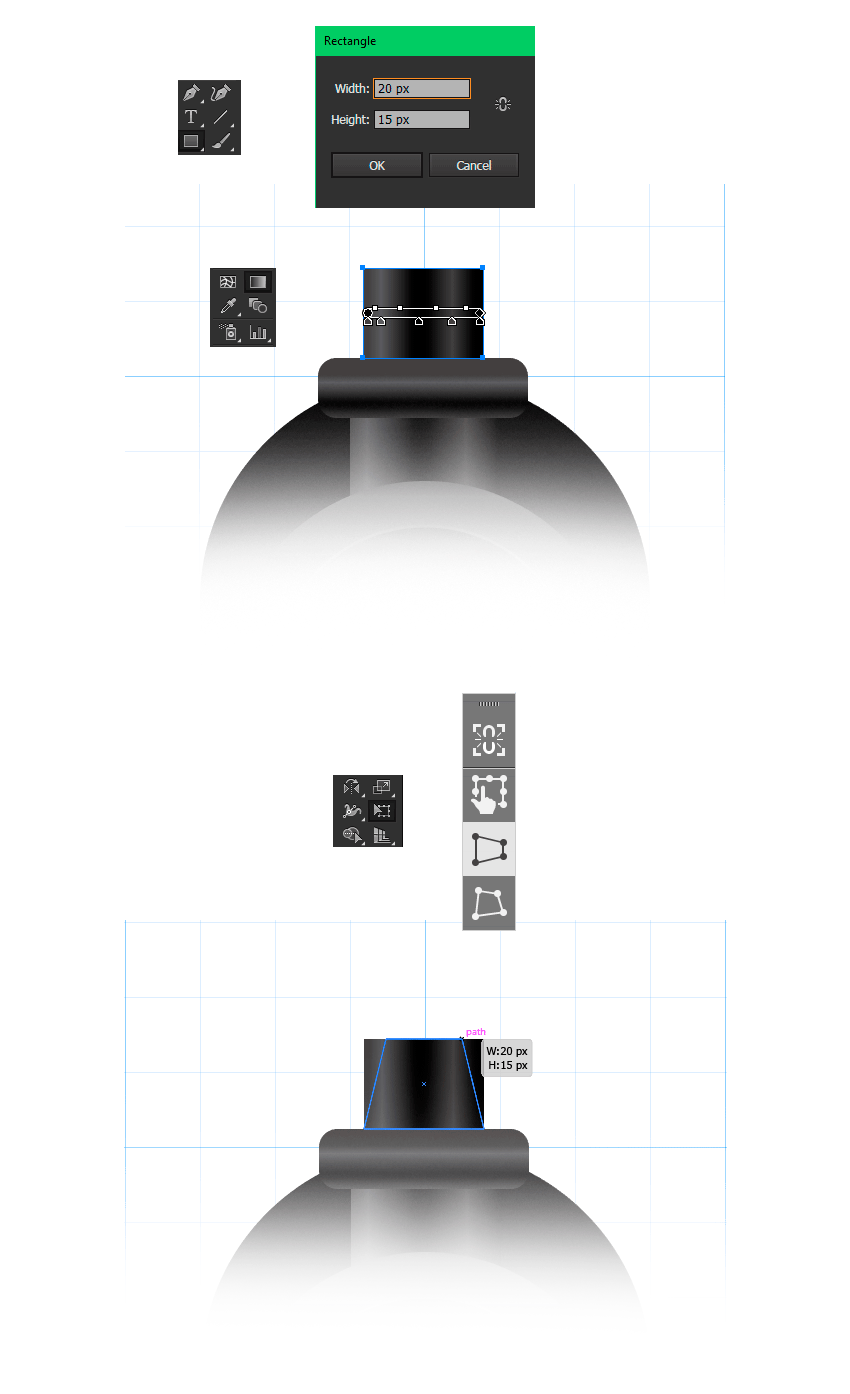

Шаг 11

Нарисуйте еще один прямоугольник размером 20x15px и поместите его над предыдущей фигурой. При помощи инструмента Free Transform/Свободное трансформирование (E) сделайте из него трапецию. Укажите фигуре градиент как показано ниже.

13

Шаг 12

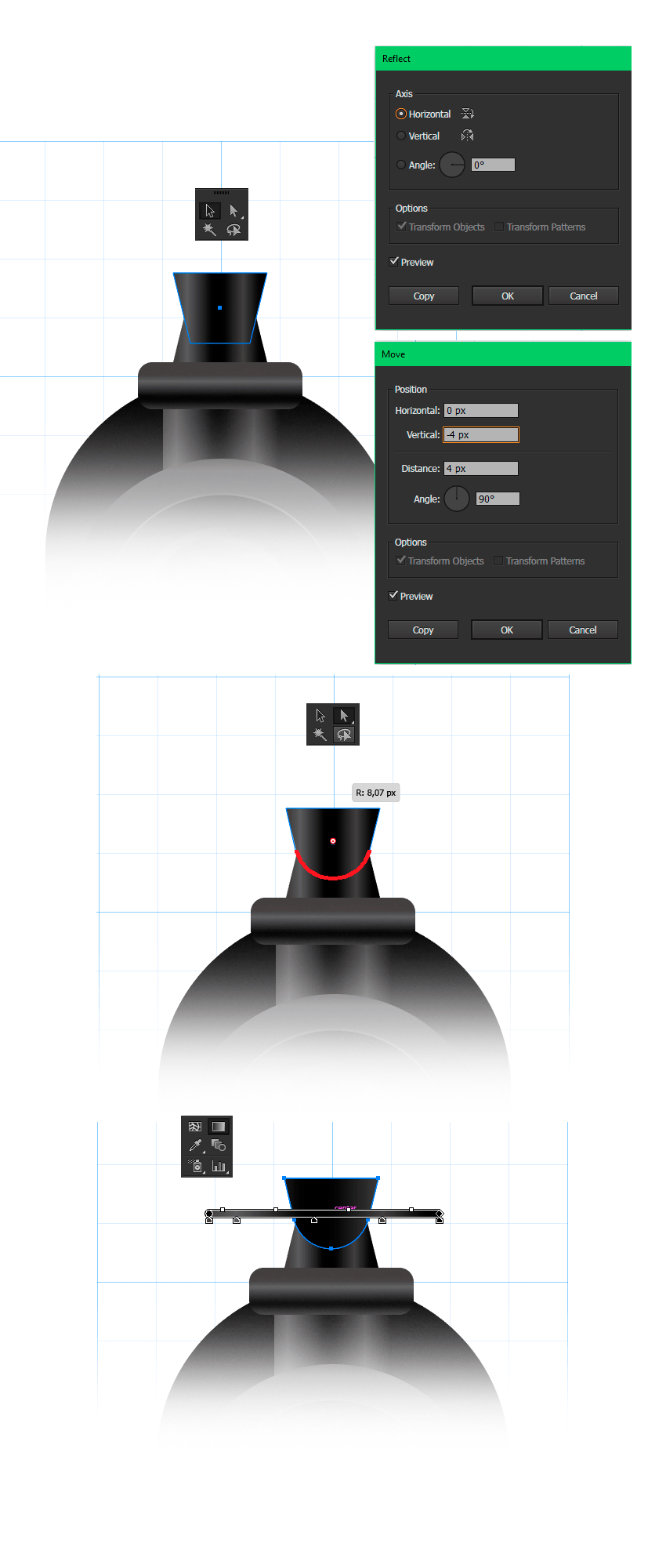

Дублируйте трапецию и выберите в меню Object>Transform>Reflect/Объект>Трансформировать>Отразить. Затем кликните дважды по инструменту Selection/Выделение (V) и переместите копию на -4px по вертикали.

Скруглите нижние углы инструментом Direct Selection/Прямое выделение (A).

14

Шаг 13

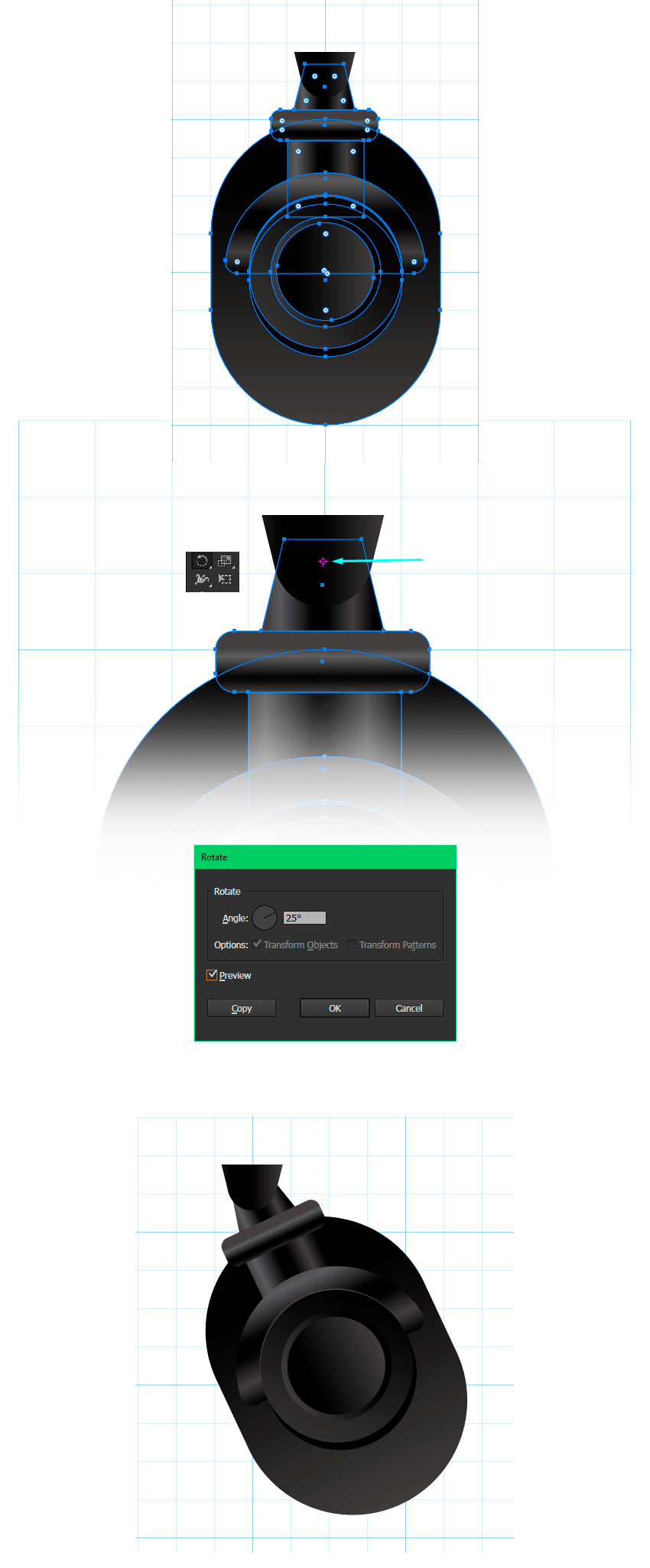

Выделите все нарисованное до этого момента, кроме верхней скругленной трапеции. Нажмите Crtl+G, чтобы сгруппировать все. Возьмите инструмент Rotation/Поворот ®, установите центр вращения в верхней точке (соединение двух трапеций) и поверните группу на 25º.

15

3. Симметрия и обод

Теперь нам нужно отразить группу.

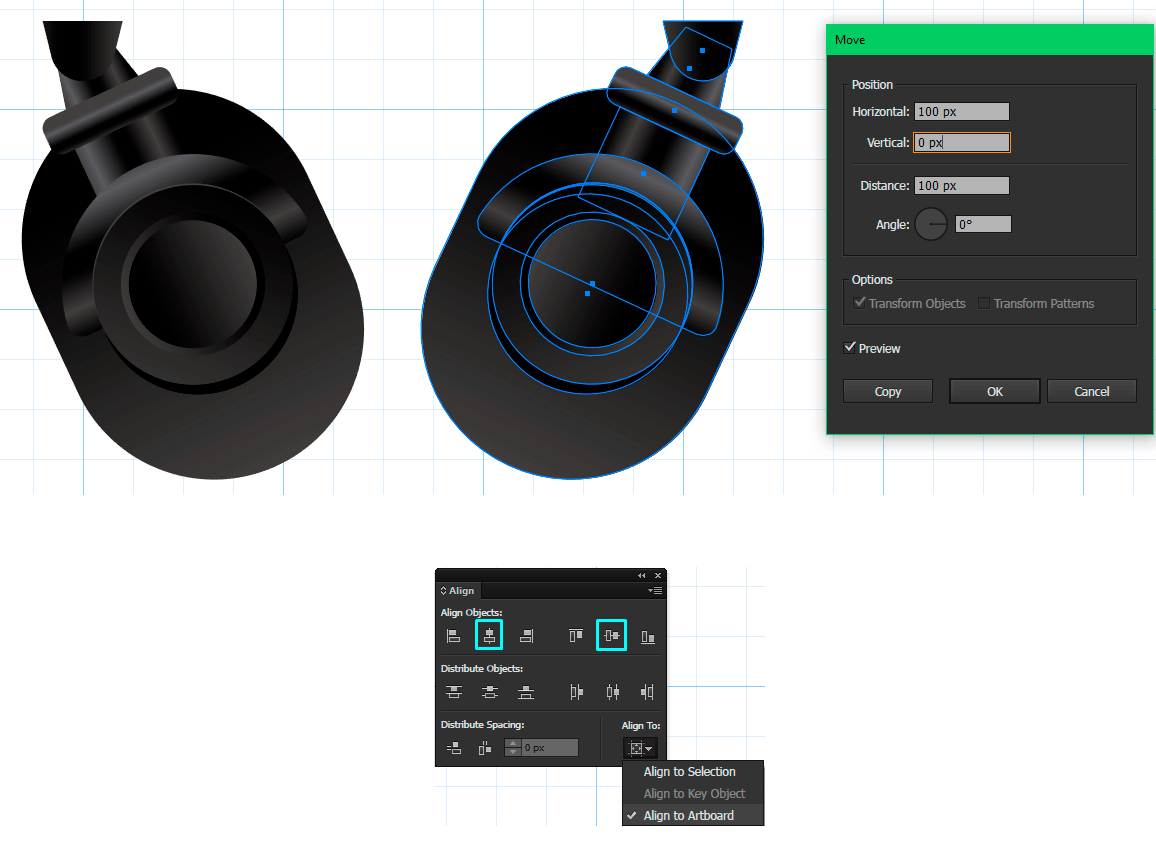

Шаг 1

Дублируйте группу вместе с верхней трапецией. В меню выберите Object>Transform>Reflect/Объект>Трансформировать>Отразить и переместите отраженную копию на 100px вправо.

Выделите обе группы и выровняйте их по центру в палитре Align/Выравнивание.

16

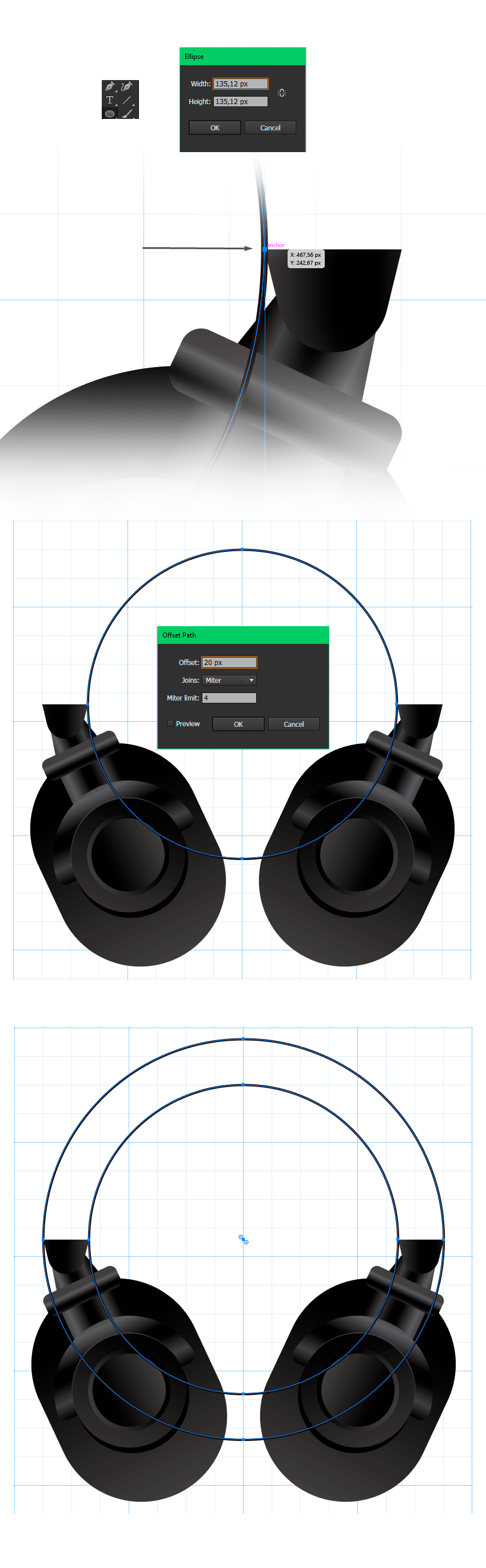

Шаг 2

Нарисуйте круг размером 135,12×135,12px и при помощи инструмента Direct selection/Прямое выделение (A) переместите боковые точки к креплениям наушников.

Дублируйте овал и укажите копии отступ в 20px при помощи эффекта Offset Path/Параллельного контура. Затем разберите оформление.

17

Шаг 3

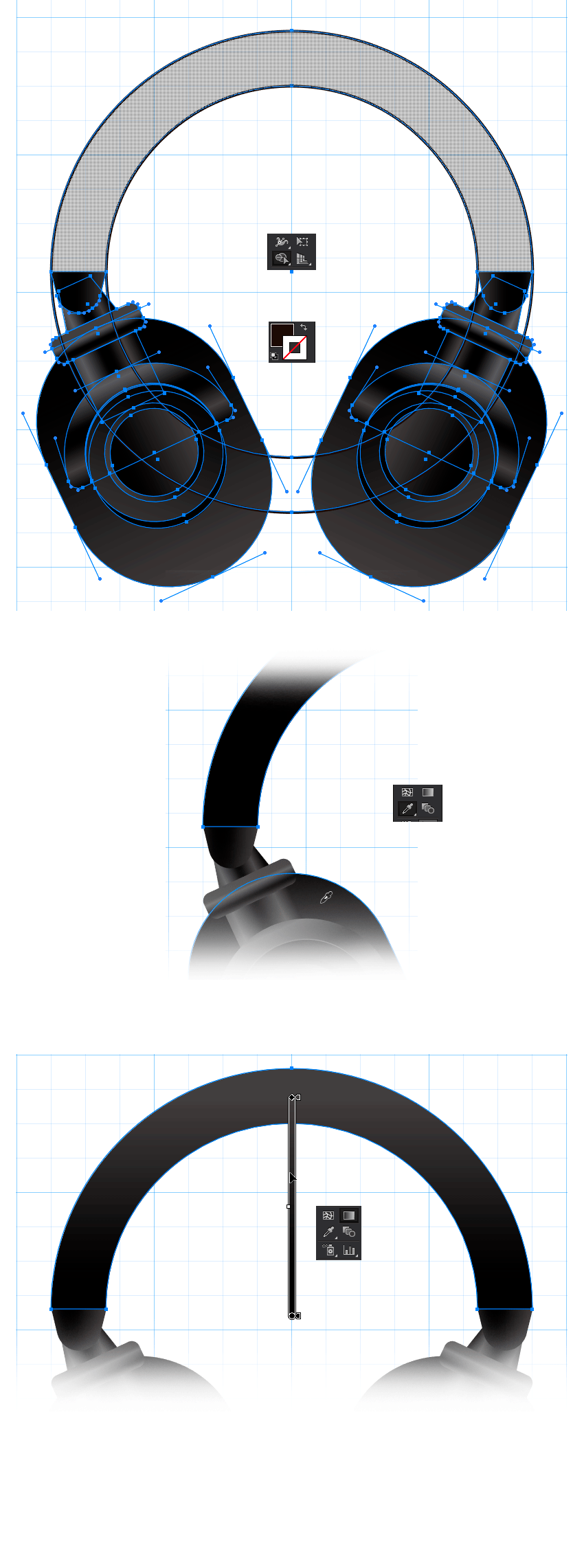

Выделите все и инструментом Shape Builder/Создание фигур (Shift+M) добавьте созданную дугу. При помощи инструмента Eyedropper/Пипетка (I) скопируйте наш градиент для дуги.

18

Шаг 4

Осталось совсем немного.

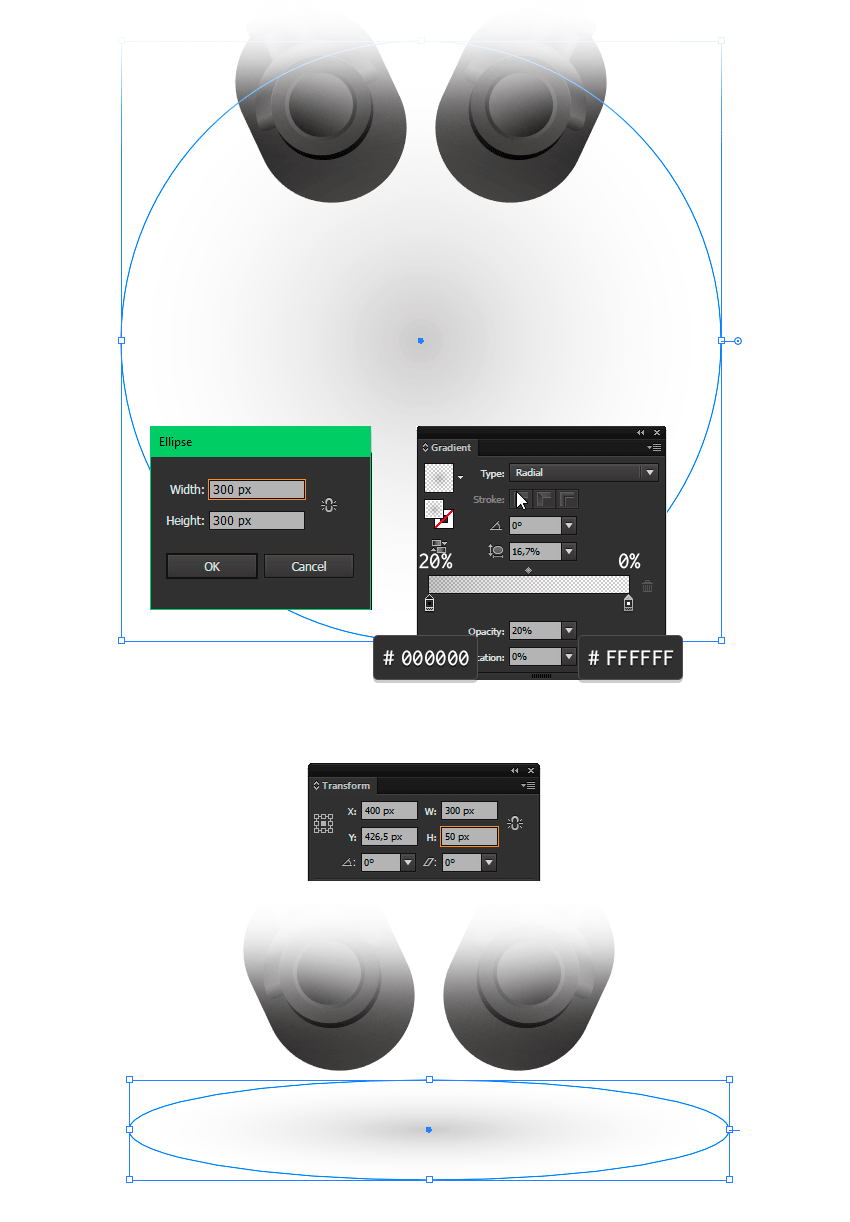

Создайте круг размером 300x300px и укажите ему градиент от черного цвета на 20% прозрачность (opacity) к белому цвету на 0% прозрачности.

В режиме трансформации ужмите круг до овала, и поместите под наушниками.

19

Результат

Автор урока HECTOR HEREDIA

Перевод — Дежурка
