Узор из шестиугольников в Adobe Illustrator

30 марта 2017 | Опубликовано в Уроки | 1 Комментарий »

В этом уроке мы будем создавать классный паттерн из шестиугольников в Adobe Illustrator. Геометрические узоры в моде, однако этот урок заинтересовал нас по другой причине. Его преимущество состоит в том, что для создания базовой детали паттерна мы используем всего одну фигуру и укажем ей оформление в одноименной палитре. А еще наш узор примечателен тем, что детали визуально переходят одна в другую.






Для начала скачайте этот файл Adobe Illustrator. Этот документ (в режиме RGB) содержит три цвета в палитре Swatch/Образцы. Мы будем работать с ними.

Шаг 1

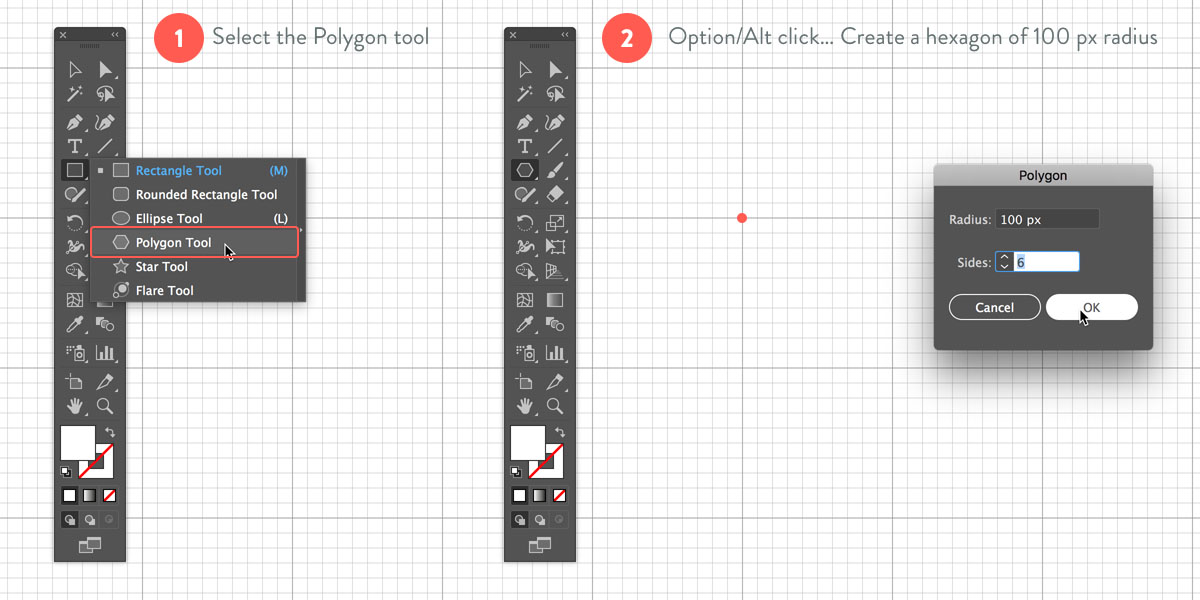

Откройте скачанный документ и возьмите инструмент Polygon/Многоугольник. Также мы рекомендуем включить Smart Guides/Умные направляющие. Для этого в меню выберите View > Smart Guides/Просмотр>Умные направляющие.

Draw a hexagon

Шаг 2

Кликните где-нибудь в рабочей области и в появившемся окне укажите радиус в 100px и количество сторон, равное шести.

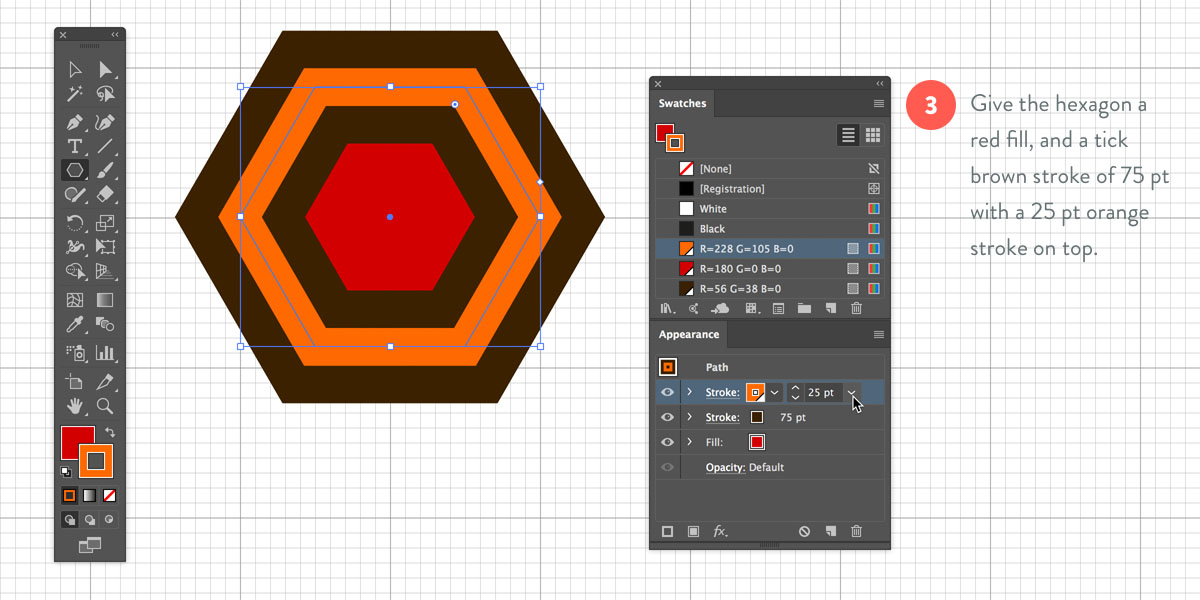

Шаг 3

Укажите получившемуся шестиугольнику красную заливку и коричневую обводку. В палитре Appearance/Оформление (Window > Appearance/Окно>Оформление) укажите толщину обводки в 75 px. Теперь выделите эту обводку в палитре Appearance/Оформление и кликните по маленькой иконке нового файла в нижней части палитры. Так вы дублируете обводку. Укажите копии оранжевый цвет и толщину в 25 px.

Add fill and stroke to the hexagon

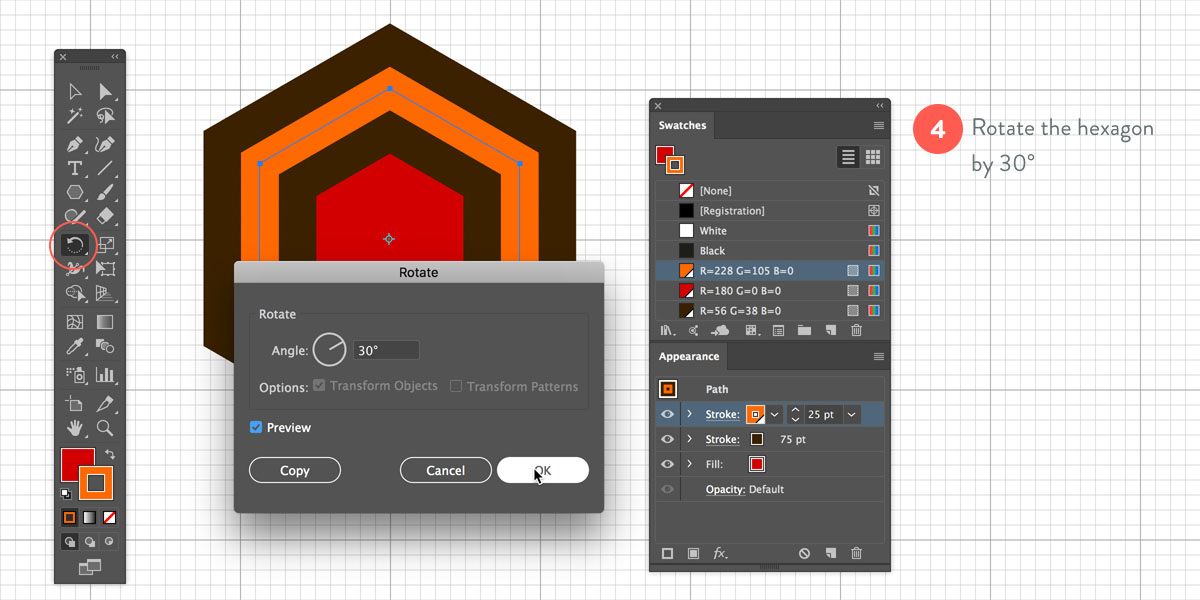

Шаг 4

Не снимайте выделения с шестиугольника и возьмите инструмент Rotate/Поворот. Зажмите клавишу Option/Alt  и кликните по центру шестиугольника. Введите 30° и нажмите OK.

Rotate hexagon by 30 degrees

Шаг 5

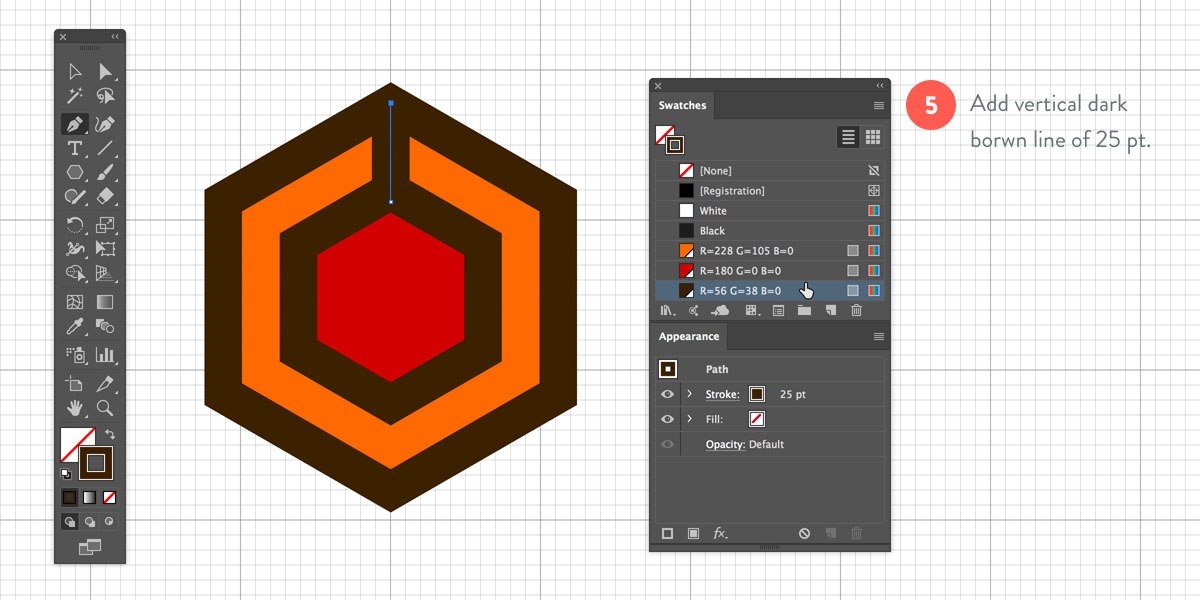

Инструментом Pen/Перо нарисуйте вертикальную коричневую линию как показано ниже. Укажите линии толщину в 25 px.

Add vertical line

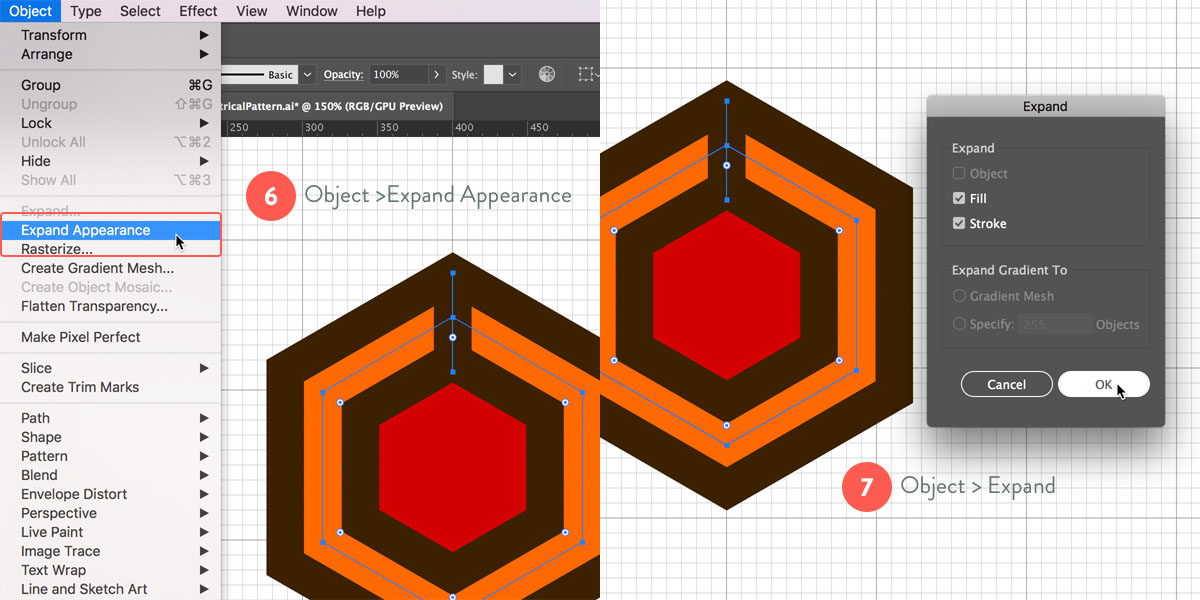

Шаг 6

Выделите шестиугольник вместе с линией, и в меню выберите Object > Expand Appearance/Объект>Разобрать оформление.

Expand object into fills

Шаг 7

Теперь выберите в меню Object > Expand…/Объект>Разобрать, оставьте выделенными пункты Fill/Заливка и Stroke/Обводка и нажмите OK.

Шаг 8

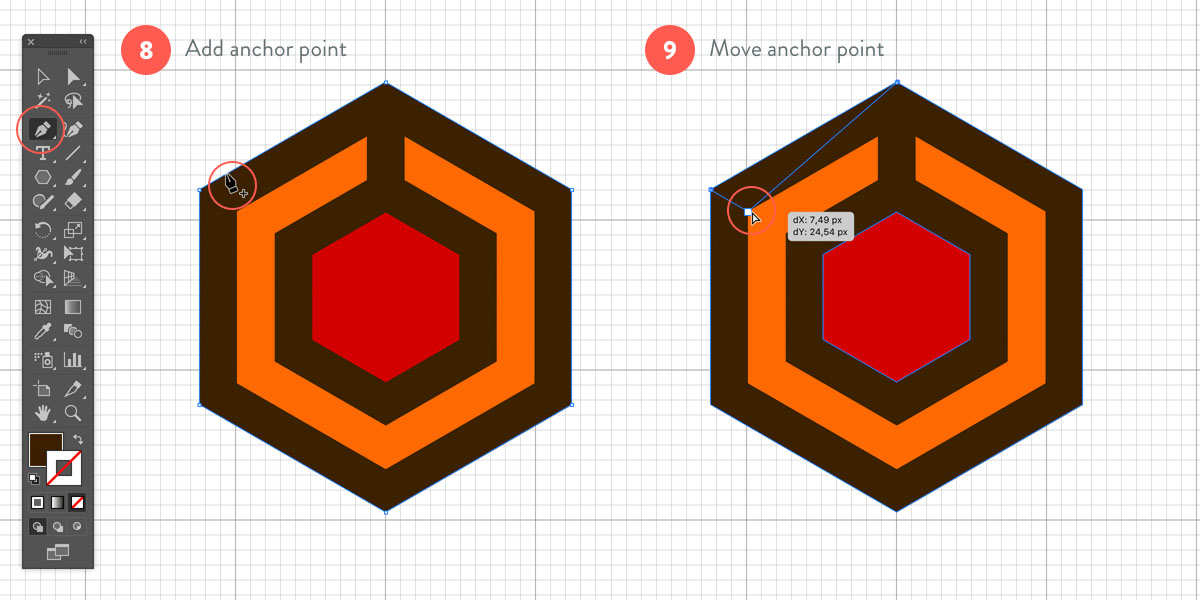

Инструментом Pen/Перо кликните в указанную на картинке ниже точку, чтобы создать дополнительную опорную точку.

Tweak object into a usable pattern fragment

Шаг 9

Инструментом Direct Selection/Прямое выделение выделите только что созданную точку и перетащите ее как показано на картинке выше.

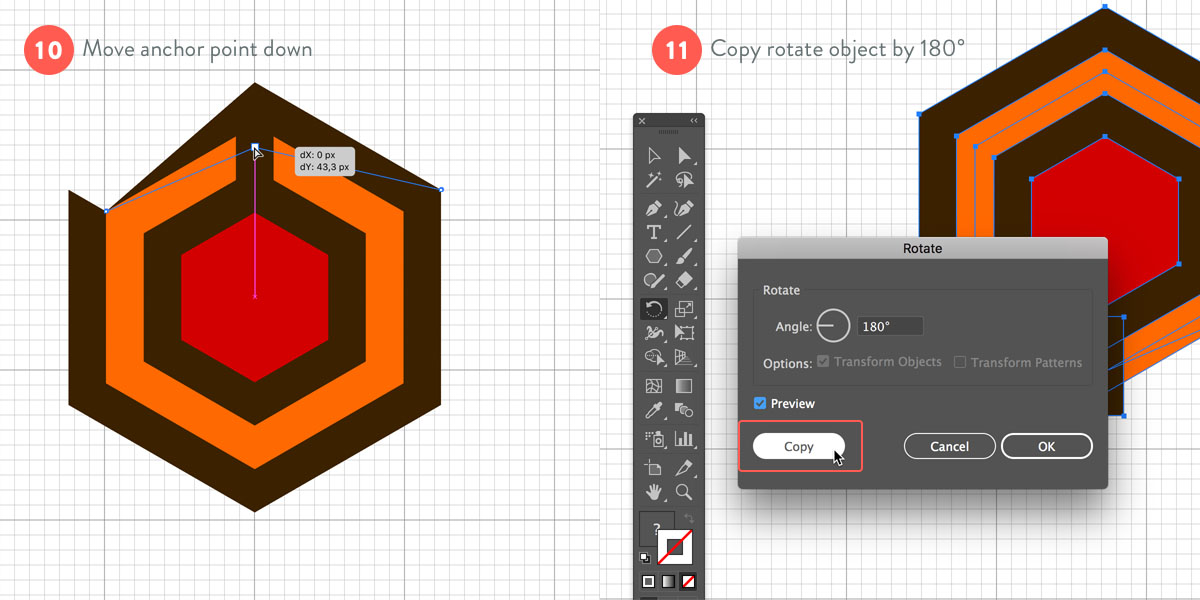

Шаг 10

Теперь выделите верхнюю точку шестиугольника и переместите ее вниз, как показано на картинке ниже.

Move point and copy rotate object 180 degrees

Шаг 11

Возьмите инструмент Rotate/Поворот, зажмите клавишу Option/Alt и кликните куда-нибудь справа от шестиугольника. В появившемся окне укажите 180° и нажмите кнопку Copy/Копия.

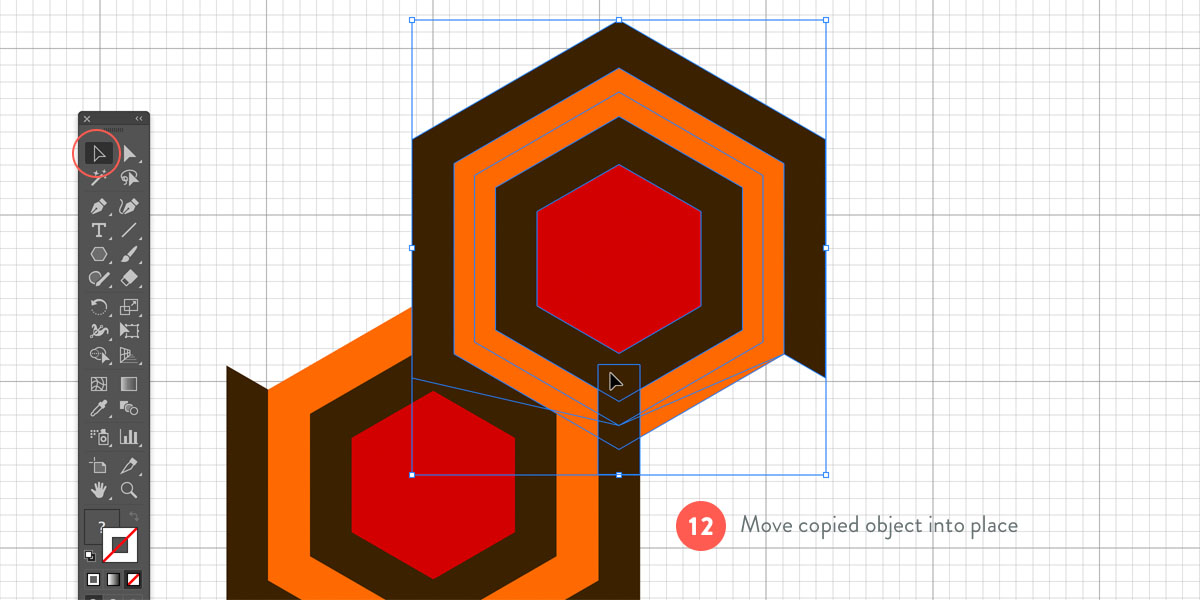

Шаг 12

Выделите копию прямоугольника и переместите его как показано на картинке ниже. Оранжевая и коричневая линии должны идеально совпадать. Умные направляющие помогут вам в этом.

Move copied object into place

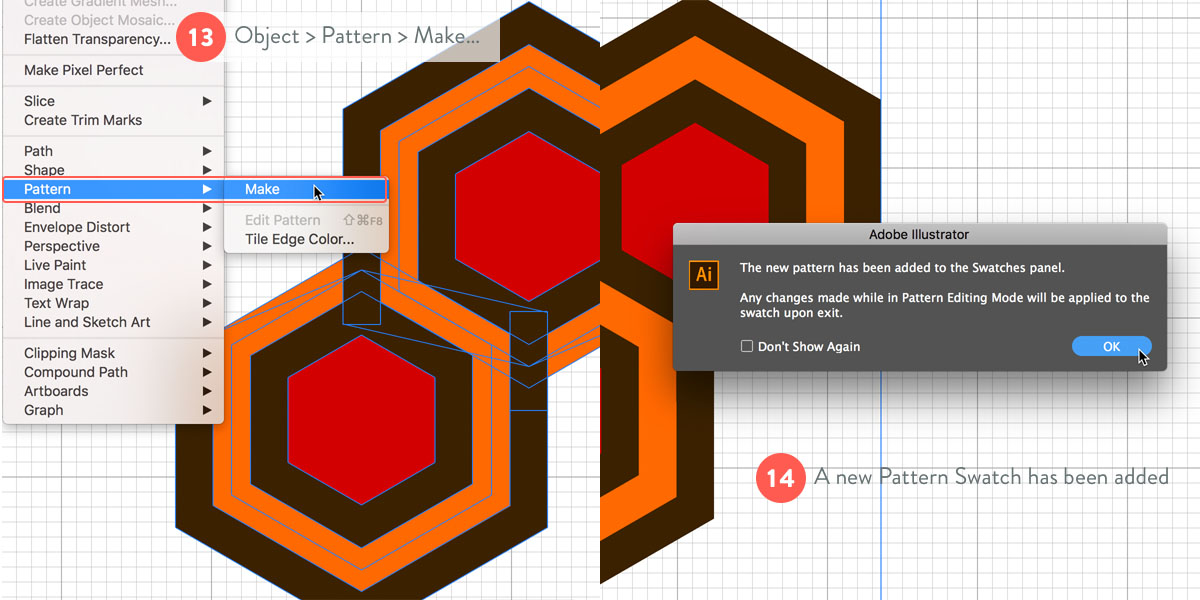

Шаг 13

Выделите все созданное нами, и в меню выберите Object > Pattern > Make/Объект>Узор>Создать.

Create the pattern in Pattern Mode

Шаг 14

Появится предупреждающее окно, в котором будет сказано, что был создан новый образец узора, и изменения, которые вы внесете в режиме редактирования узора, будут к нему применены. Если вы хотите сделать разные вариации узора, тогда закройте режим редактирования, создайте копию образца узора, затем кликните по нему дважды, чтобы редактировать копию.

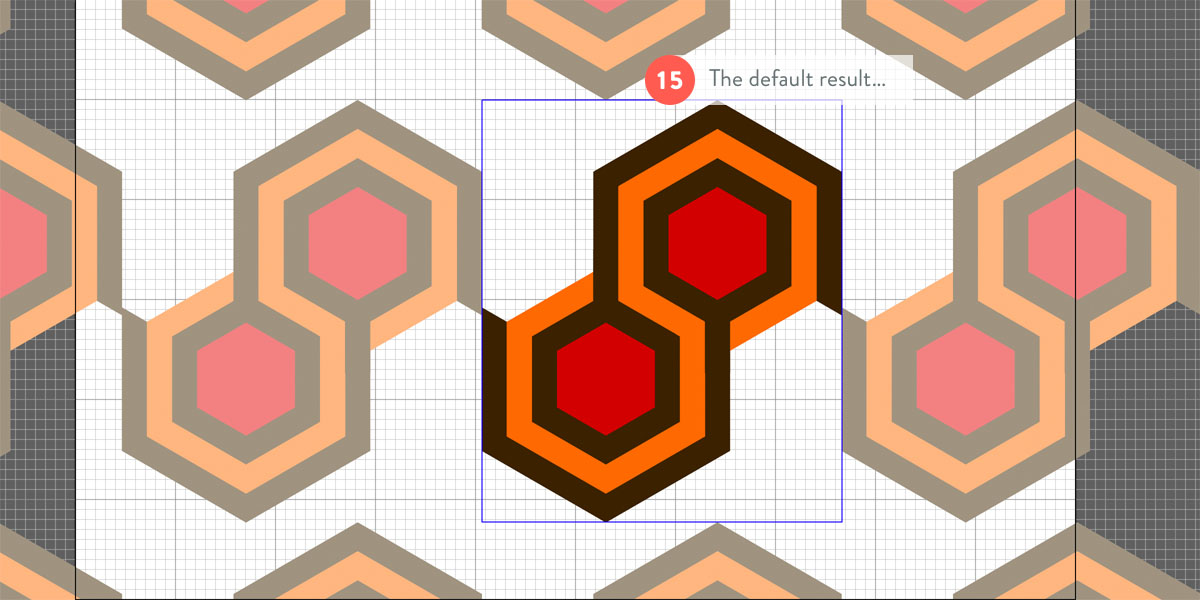

Шаг 15

Для начала вы можете дать вашему новому узору имя. Каким получается результат вы можете видеть уже сейчас, и нам очевидно нужно кое-что исправить.

Prepare the pattern tile

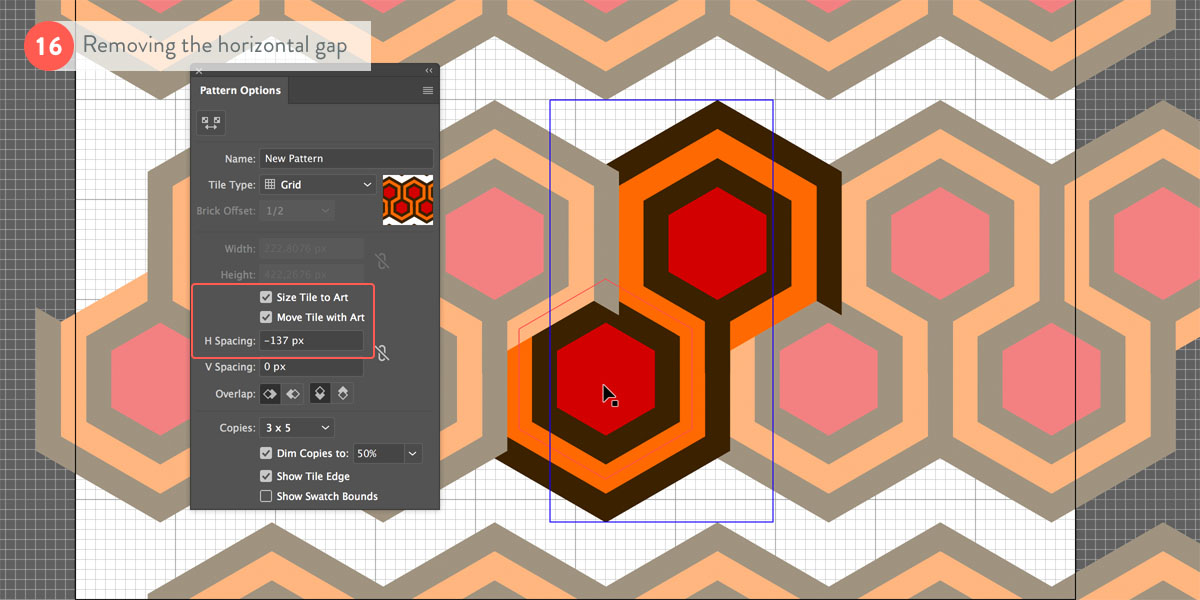

Шаг 16

Для начала уберем горизонтальное пустое место. Для этого уменьшите параметр H Spacing/Расстояние по горизонтали до -137 px. Чтобы выяснить точную цифру, на которую вам нужно сместить расстояние, просто скрольтесь внутри поля с параметрами отступа. Вы увидите изменение результата в режиме реального времени.

Merge segments to achieve the perfect pattern

Шаг 17

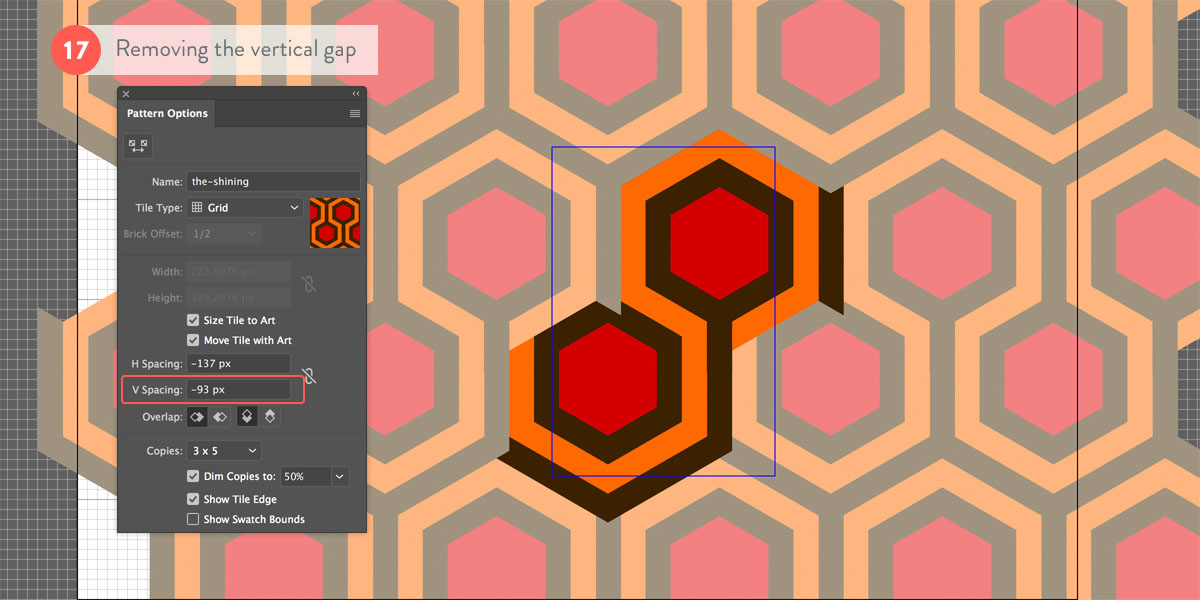

По тому же принципу уменьшаем расстояние по вертикали. В нашем случае это -93 px.

Merge segments to achieve the perfect pattern

Результат

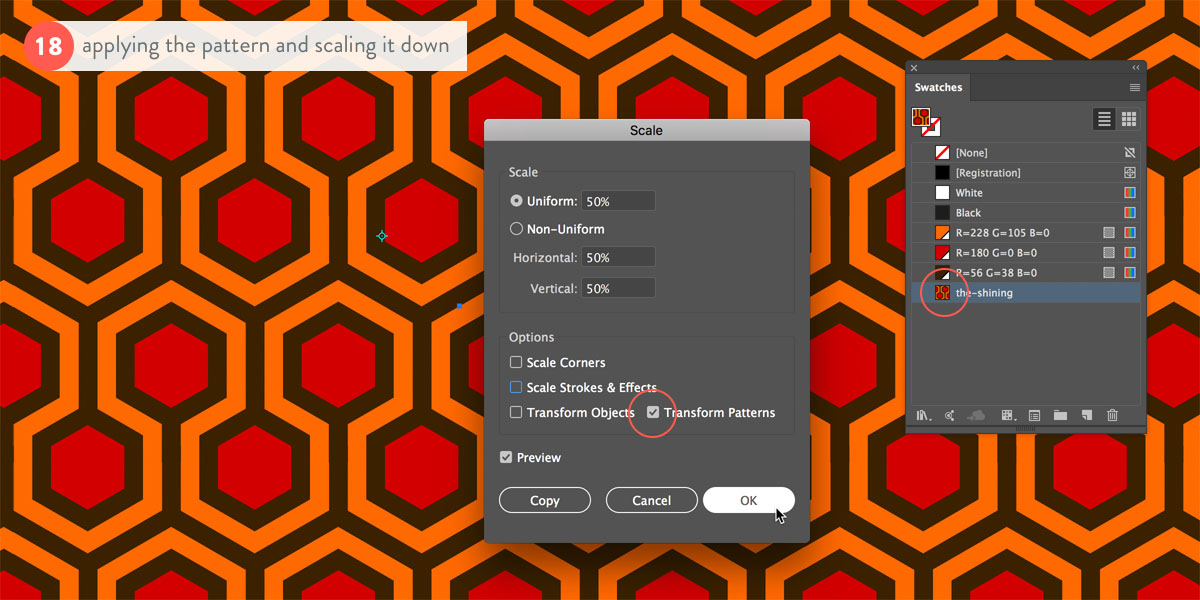

Теперь, когда результат вам нравится, нажмите на кнопку Done/Готово, чтобы выйти из режима редактирования. Теперь вы можете применить узор к любому объекту. Чтобы сделать узор мельче или крупнее, кликните дважды по инструменту Scale/Масштаб. Поставьте галочку Transform Patterns/Трансформировать узоры, также включите опцию Preview/Просмотр и меняйте параметры первого поля.

Apply the pattern to a rectangle shape and resize the pattern by 50%

Автор урока Veerle Pieters

Перевод — Дежурка
