Рисуем форму диапазона цен в Adobe Illustrator

3 октября 2013 | Опубликовано в Уроки | 2 Комментариев »

В этом уроке мы научимся создавать диапазон цен для интернет-магазина. Мы будем работать в  Adobe Illustrator, используя базовые инструменты. Урок довольно простой и окажется по зубам даже тем, кто еще не очень уверенно чувствует себя, работая в Illustrator.

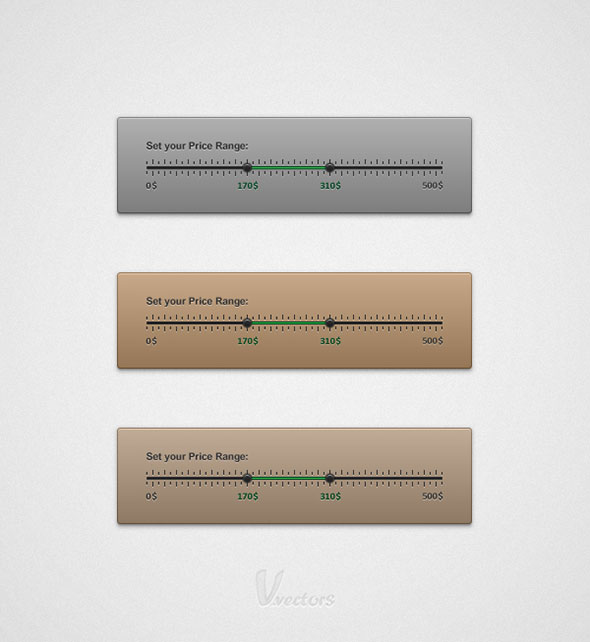

Финальный результат:

Шаг 1

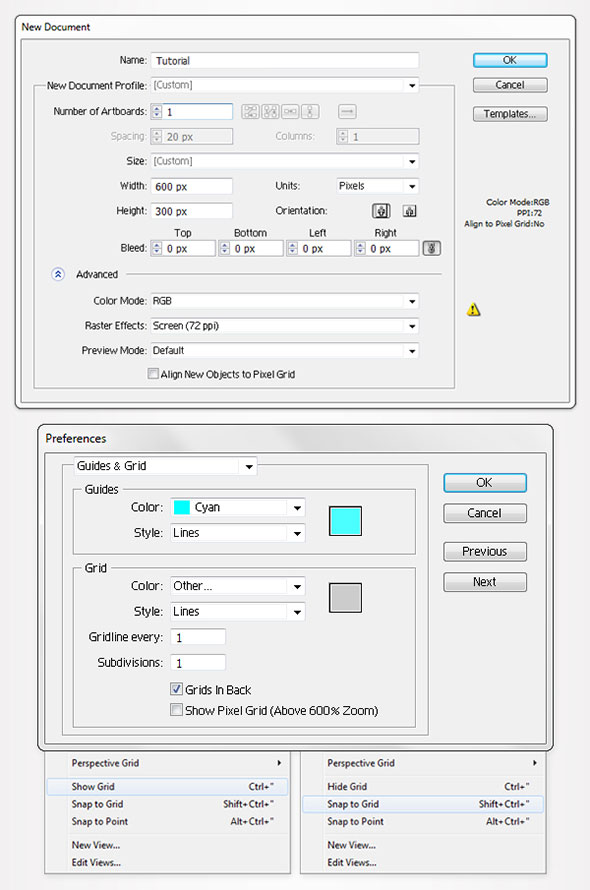

Откройте Illustrator и нажмите Ctrl + N, чтобы создать новый документ. Укажите размер 600×300 пикселей, затем нажмите кнопку Advanced. Выберите режим RGB, Screen (72ppi) и убедитесь что отключена «Align New Objects to Pixel Grid». Нажмите ОК.

Включите сетку (View > Show Grid) и привязку к сетке (View > Snap to Grid). Нам нужна сетка через 1 пиксель. Зайдите в меню Edit > Preferences > Guides > Grid, введите 1 в поле «Gridline every» и 1 в поле «Subdivisions». Вы также можете открыть палитру Info (Window > Info), чтобы видеть превью полноразмерного документа. Не забудьте указать единицы измерения в пикселях, зайдя в Edit > Preferences > Unit > General. Все эти настройки помогут вам работать быстрее.

Шаг 2

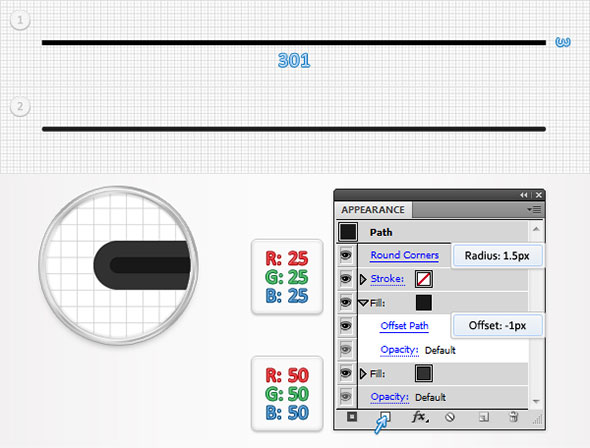

Используя инструмент Rectangle Tool (M), нарисуйте прямоугольник размером 301×3 пикселей и залейте его цветом: R=50 G=50 B=50. Выделите прямоугольник, зайдите в палитру Appearance (Window > Appearance) и задайте фигуре вторую заливку, нажав на кнопку Add New Fill (на картинке ниже указана стрелочкой). Выделите эту новую заливку и укажите ей цвет: R=25 G=25 B=25. Затем зайдите в меню Effect > Path > Offset Path. Укажите -1 пиксель в поле Offset и нажмите OK. Вернитесь к палитре Appearance, убедитесь, что не выделено ничего, кроме полученного контура. Теперь зайдите в меню Effect > Stylize > Rounded Corners. Укажите радиус в 1.5 пикселя и нажмите OK.

Шаг 3

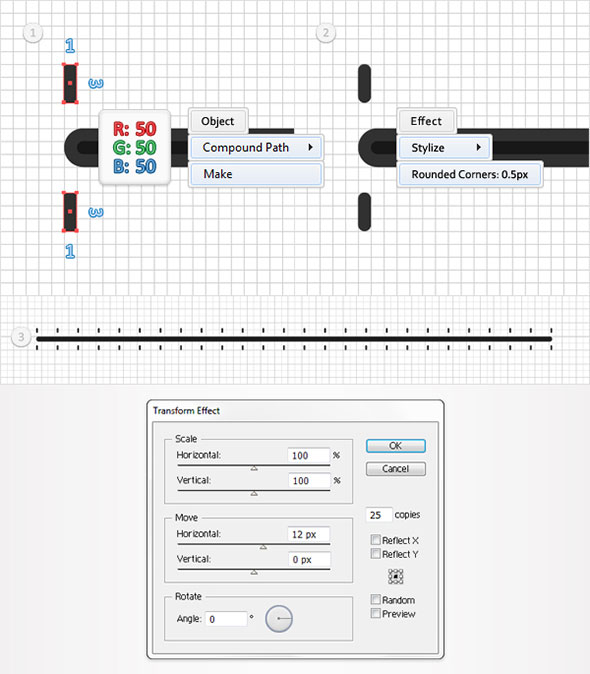

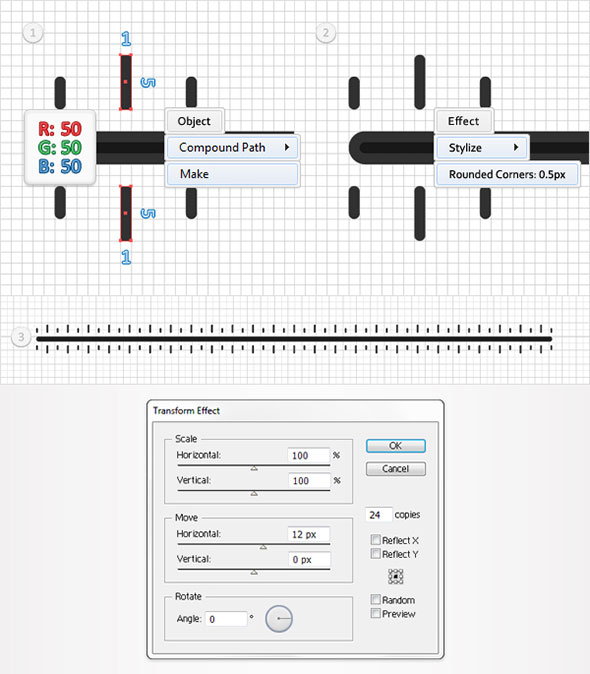

Обратите свое внимание на левую часть фигуры, сделанной в предыдущем шаге. Используя Rectangle Tool (M), создайте два прямоугольника размером 1 на 3 пикселя. Залейте их цветом R=50 G=50 B=50, расположите, как показано на картинке ниже, затем превратите их в составной контур (Object > Compound Path > Make). Выделите этот составной контур, зайдите в меню Effect > Stylize > Rounded Corners. Укажите радиус в 0.5p пикселей и нажмите OK. Теперь зайдите в меню Effect > Distort & Transform > Transform и введите параметры, как на нижней картинке.

Шаг 4

Инструментом Rectangle Tool (M) нарисуйте два прямоугольника размером 1×4 пикселей. Залейте обе фигуры цветом R=50 G=50 B=50, расположите их, как показано на картинке ниже, и объедините в составной контур (Object > Compound Path > Make). Выделите этот составной контур и идите в меню Effect > Stylize > Rounded Corners. Укажите радиус в 0.5 пикселей и нажмите OK. Затем зайдите в меню Effect > Distort & Transform > Transform и введите параметры, как показано на нижней картинке, и нажмите OK.

Шаг 5

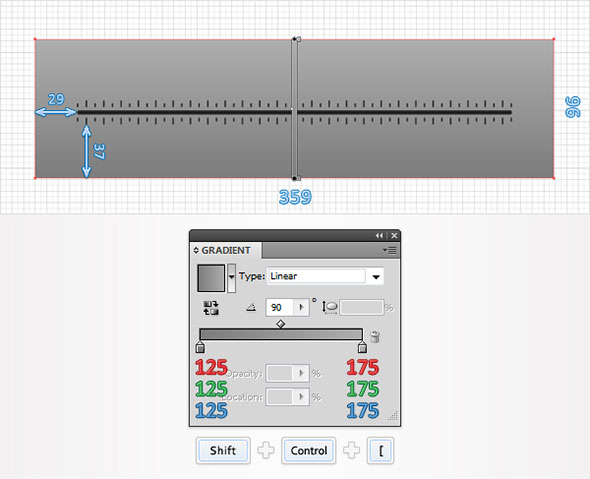

Инструментом Rectangle Tool (M) нарисуйте прямоугольник размером 359×96 пикселей. Залейте его линейным градиентом, как показано ниже, и отправьте на задний план (Shift + Control + [ ). Теперь разместите его так, как показано на картинке.

Шаг 6

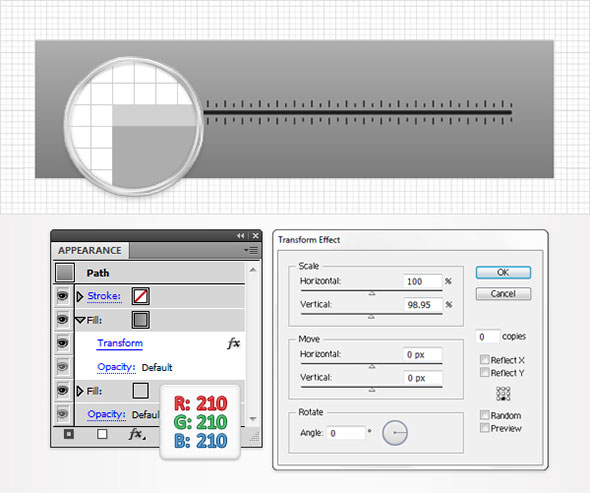

Выделите прямоугольник, который нарисовали в предыдущем шаге. Зайдите в палитру Appearance, добавьте ему вторую заливку и укажите ей цвет: R=210 G=210 B=210. Перетащите ее в самый низ палитры. Вернитесь к первой заливке, выделите ее, зайдите в меню Effect > Distort & Transform > Transform. Введите параметры, указанные ниже, и нажмите ОК.

Шаг 7

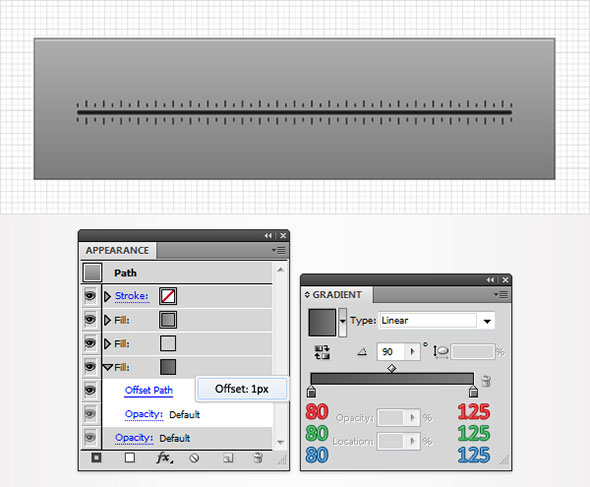

Снова выделите прямоугольник созданный в пятом шаге и посмотрите в палитру Appearance. Задайте ему еще одну заливку (третью) и перетащите ее в самый низ палитры. Выделите эту заливку, укажите ей линейный градиент, как показано на картинке ниже, затем зайдите в меню Effect > Path > Offset Path. Введите 1 в поле Offset и нажмите OK.

Шаг 8

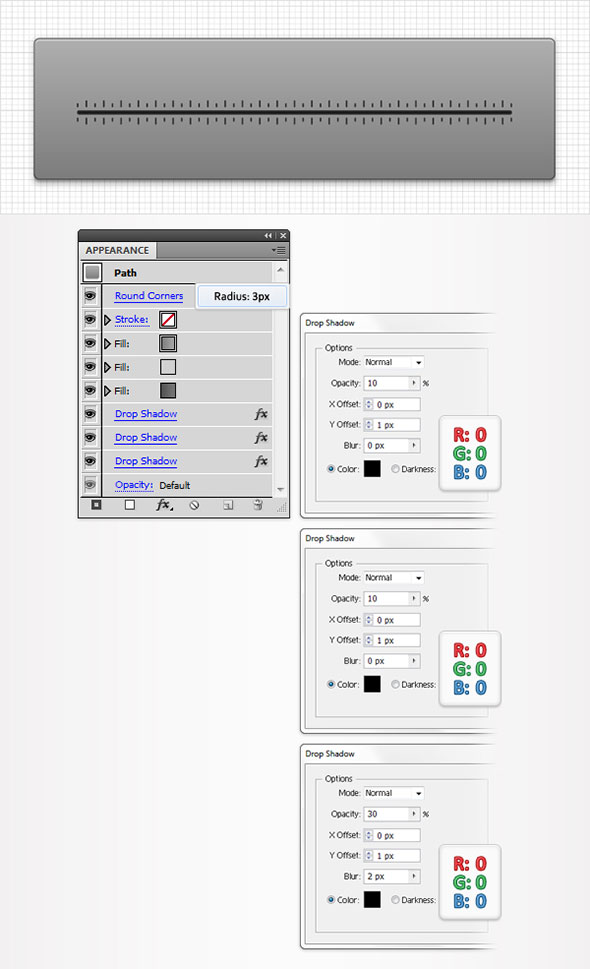

Выделите прямоугольник сделанный в пятом шаге, зайдите в палитру Appearance, убедитесь, что больше ничего не выделено, зайдите в меню Effect > Stylize > Rounded Corners. Укажите радиус в 3 пикселя, нажмите OK. Затем зайдите в меню Effect > Stylize > Drop Shadow, введите параметры, указанные в верхней картинке и нажмите OK. Снова зайдите в меню  Effect > Stylize > Drop Shadow. Введите параметры из средней картинки и нажмите ОК. И еще раз зайдите в меню Effect > Stylize > Drop Shadow. Введите параметры из нижней картинки и нажмите ОК. В итоге ваша фигура должна выглядеть, как на картинке ниже:

Шаг 9

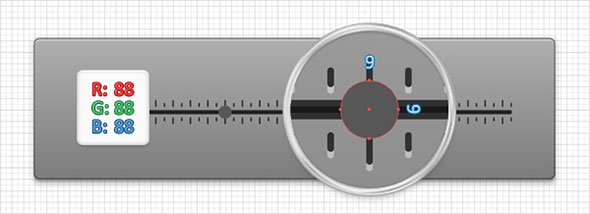

Инструментом Ellipse Tool (L), нарисуйте круг диаметром 9 пикселей, залейте его цветом R=88 G=88 B=88 и расположите, как показано на картинке ниже.

Шаг 10

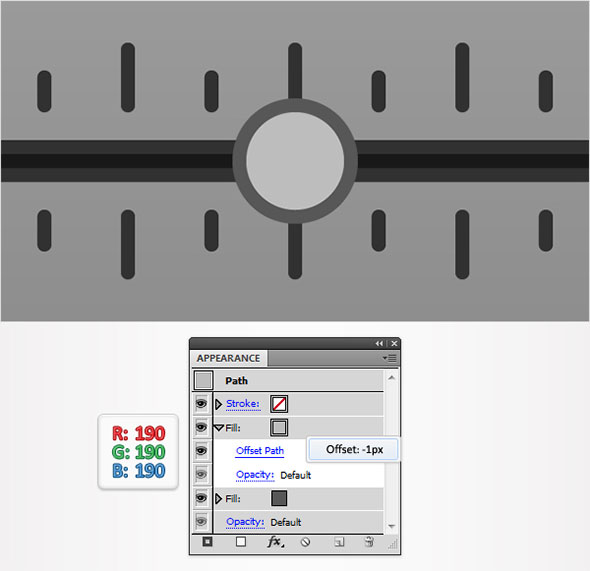

Снова выделите фигуру, сделанную в предыдущем шаге, зайдите в палитру Appearance и задайте ему вторую заливку. Выделите ее и укажите цвет R=190 G=190 B=190. Зайдите в меню Effect > Path > Offset Path. Введите -1 в поле Offset и нажмите OK.

Шаг 11

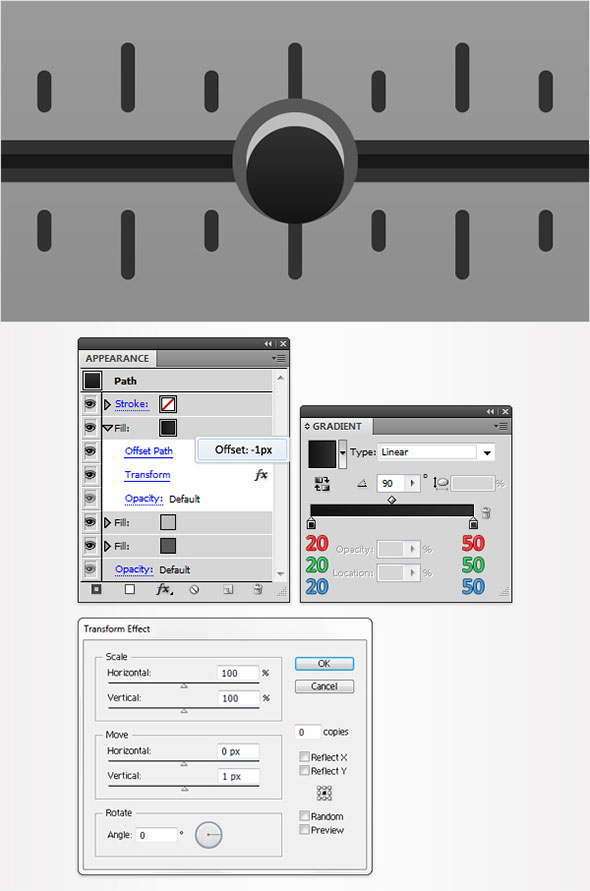

Выделите круг, сделанный в девятом шаге, зайдите в палитру Appearance и добавьте еще одну заливку (третью). Выделите ее и залейте линейным градиентом, как на картинке ниже. Зайдите в меню Effect > Path > Offset Path. Введите -1 в поле Offset, нажмите OK. Зайдите в меню Effect > Distort & Transform > Transform. Введите параметры, показанные на картинке ниже, и нажмите OK.

Шаг 12

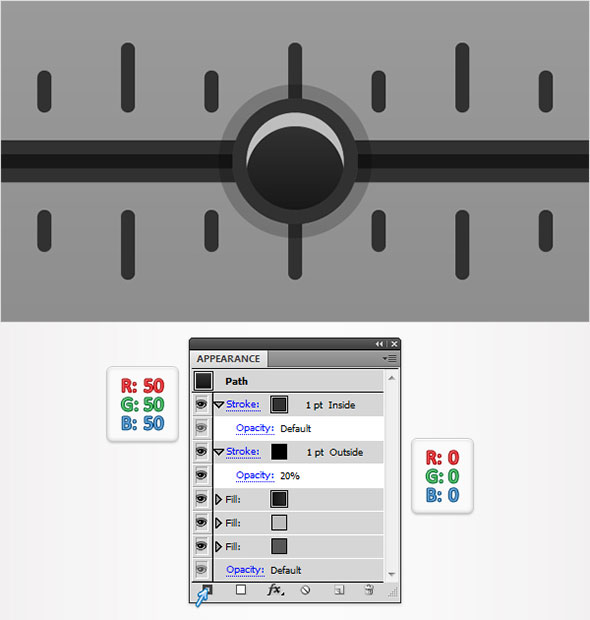

Выделите круг, нарисованный в девятом шаге, зайдите в палитру Appearance и добавьте обводку толщиной в 1 пиксель. Выделите ее, укажите черный цвет, расположение снаружи, и снизьте непрозрачность (параметр opacity) до 20%. В той же палитре Appearance добавьте фигуре еще одну обводку, нажав на кнопку Add New Stroke (на рисунке ниже указана стрелкой). Выделите эту новую обводку, укажите ей толщину в 1 пиксель, цвет: R=50 G=50 B=50 и расположение внутри.

Шаг 13

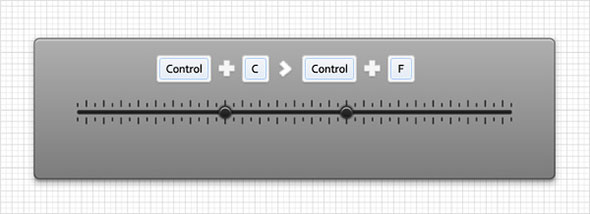

Выделите 9-пиксельный круг, копируйте его и вставьте на передний план (Control + C > Control + F). Выделите его и переместите на 84 пикселя правее. Как на картинке ниже.

Шаг 14

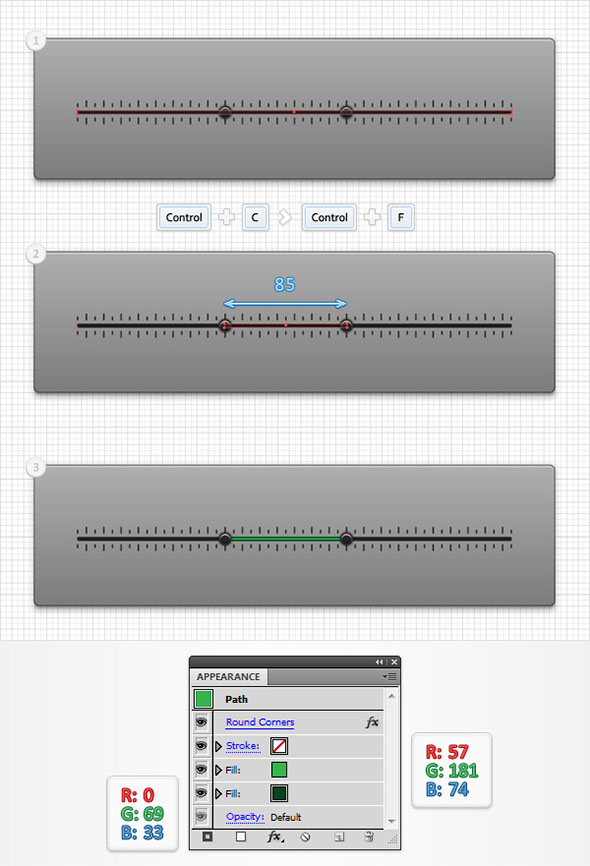

Выделите тонкий прямоугольник, который мы рисовали во втором шаге, копируйте его и вставьте на передний план (Control + C > Control + F). Выделите эту копию и масштабируйте, как показано на картинке ниже. Высота должна быть 2 пикселя, а ширина — 85. В палитре Appearance измените свойства цветов для этой фигуры. Для начала выделите заливку и укажите ей цвет R=0 G=69 B=33, затем выделите обводку и укажите ей цвет R=57 G=181 B=74. В итоге должно получиться, как на нижней картинке.

Шаг 15

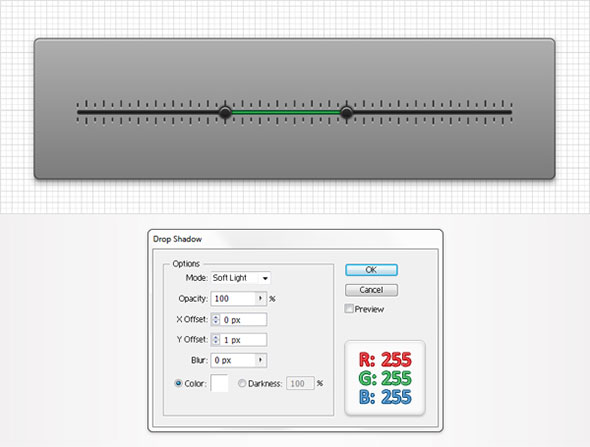

Выделите составные контуры, которые мы сделали в 3 и 4 шагах. Зайдите в меню Effect > Stylize > Drop Shadow. Введите параметры, как показано на картинке ниже и нажмите OK.

Шаг 16

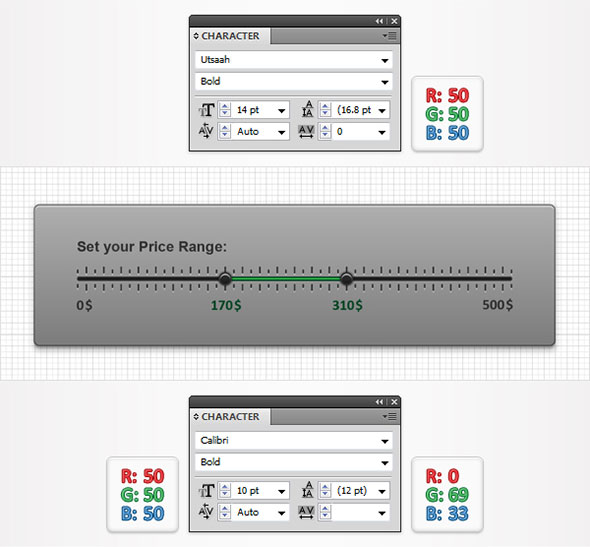

Инструментом Type Tool (T) добавьте желаемый текст, как показано ниже. Используйте свойства и цвет текста, какие указаны ниже.

Шаг 17

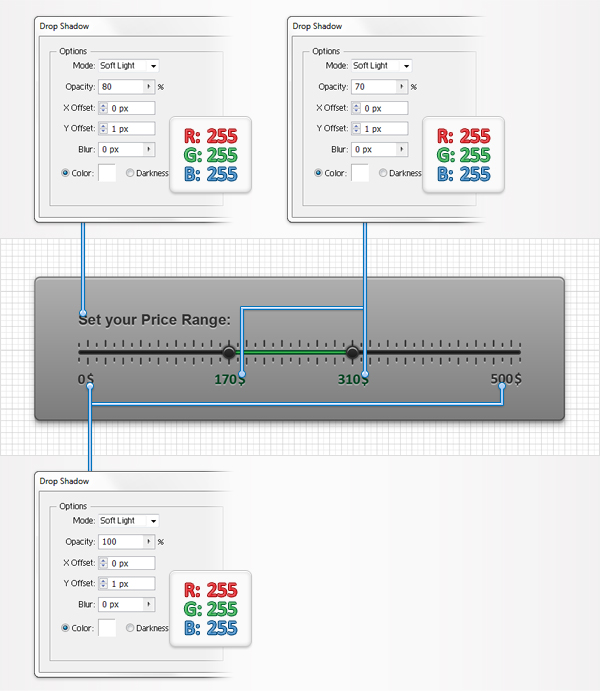

Вновь выделите текст и добавьте им эффект Drop Shadow. Настройте параметры, как показано ниже.

Шаг 18

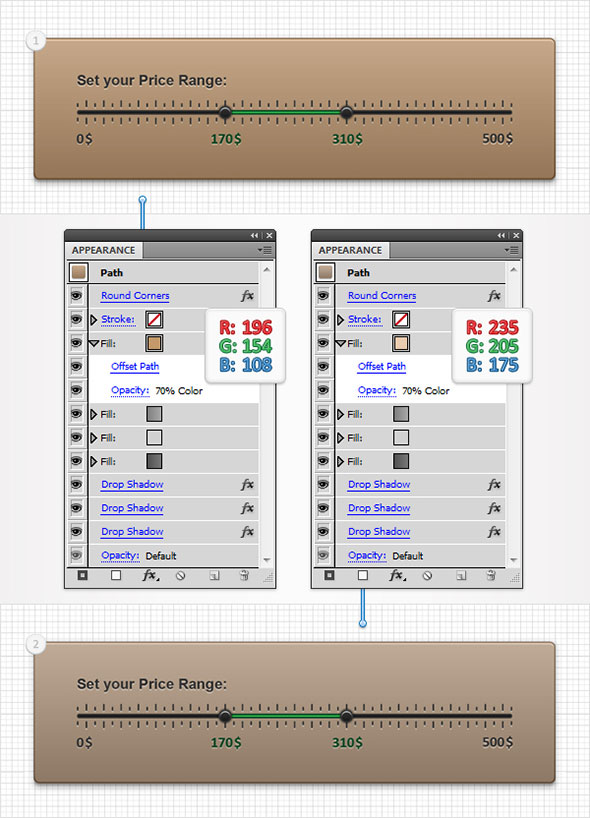

И наконец вы можете настраивать цвета, как вам нравится. Выделите прямоугольник, который нарисовали в пятом шаге, зайдите в палитру Appearance и добавьте новую заливку. Убедитесь, что она легла поверх остальных прямоугольников. Выделите ее, укажите цвет R=196 G=154 B=108, снизьте непрозрачность до 70%, смените режим наложения на Color, зайдите в меню Effect > Path > Offset Path. Введите 1 в поле Offset и нажмите OK. Вы можете выбрать любой нужный вам цвет, поэкспериментировать с режимами наложения и степенью непрозрачности. Вариантов море.

Финальный результат

Мы закончили. Посмотрим что получилось:

Автор урока - Andrei Marius.

Перевод — Дежурка.
