Рисуем ананас в Adobe Illustrator

23 августа 2013 | Опубликовано в Уроки | 6 Комментариев »

В этом уроке вы узнаете как нарисовать векторный ананас. Мы будем использовать эффект 3D Revolve, создадим реалистичную текстуру и применим ее при помощи настроек Map Art. Еще этот урок поможет вам попрактиковаться в использовании инструмента Pen Tool. Также мастер-класс хорош тем, что подойдет обладателю любой версии Adobe Illustrator.

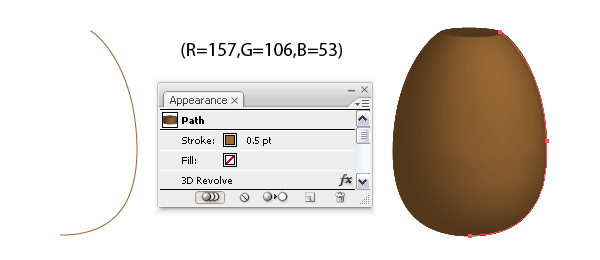

Шаг 1: Базовая форма ананаса

Для начала при помощи инструмента Pen Tool нарисуйте кривую (как на картинке ниже) и укажите ей заливку в 0.5 pt. Используйте коричневый цвет (R=157, G=106, B=53).

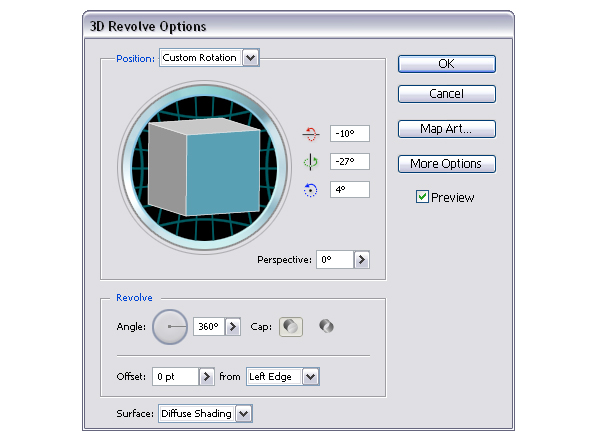

Шаг 2: 3D Revolve

Зайдите в Effect > 3D > Revolve и измените параметры на те, что указаны ниже, чтобы добиться нужной формы.

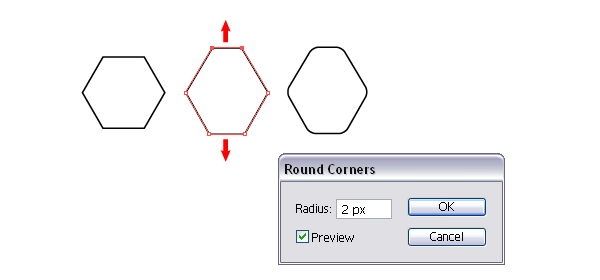

Шаг 3: Многоугольники

Теперь нам нужно создать текстуру для ананаса. Возьмите инструмент Polygon Tool и нарисуйте один многоугольник. Теперь используя инструмент Direct Selection выделите только верхние точки и потяните их немного вверх. Теперь сделайте то же с нижними точками. Далее зайдите в Effect > Stylize > Round Corners и укажите радиус в 2 px.

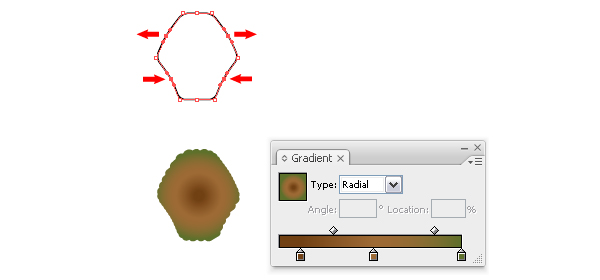

Шаг 4: Неправильная форма

Зайдите в Object > Path > Add Anchor Points для того чтобы задать по четыре дополнительных точки на каждом из краев многоугольника. Теперь, поочередно выделяя каждую из образовавшихся пар точек, при помощи стрелок на клавиатуре, немного переместите точки в указанном на рисунке ниже направлении.

Залейте фигуру радиальным градиентом используя следующие цвета: темно-коричневый (R=113, G=64, B=19), коричневый (R=157, G=106, B=53) и зеленый (R=93, G=112, B=43). Чтобы придать фигуре еще более неправильную форму примените эффект каракулей: Effects > Stylize > Scribble.

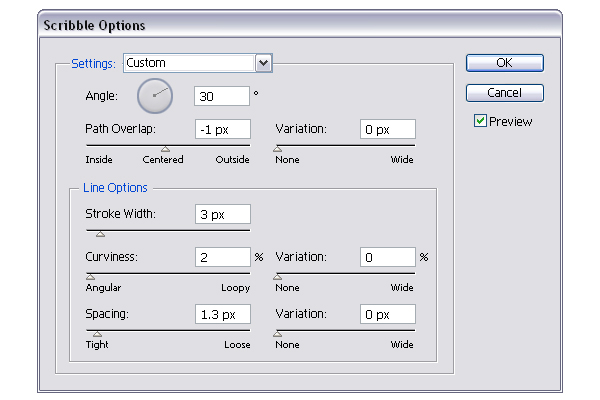

Шаг 5: Параметры эффекта Scribble

На картинке ниже вы видите параметры, которые вам нужно задать в окне эффекта Scribble. Когда вы закончите, зайдите в меню Object и выберите Expand Appearance.

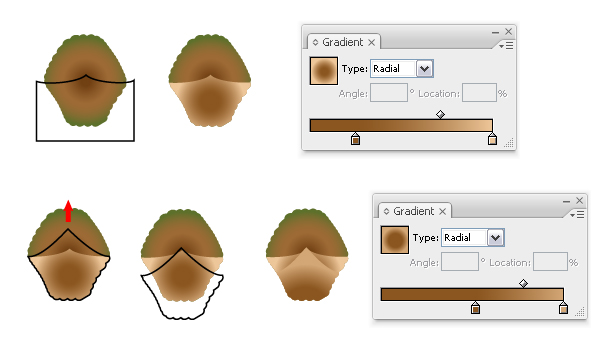

Шаг 6: Придаем форму и красим

Выберите Pen Tool и нарисуйте линию, как показано на картинке ниже. Значение имеет только форма верхней части линии, поэтому нарисуйте вначале ее, а потом просто соедините контур внизу. Теперь скопируйте и вставьте на передний план фигуру с волнистыми краями. Выделите ее и только что нарисованную фигуру, и в палитре Pathfinder нажмите на кнопку Intersect, а потом Expand. Вы получите новую фигуру поверх первой. Залейте ее радиальным градиентом от цвета: «R=139, G=86, B=32» к цвету: «R=237, G=198, B=153».

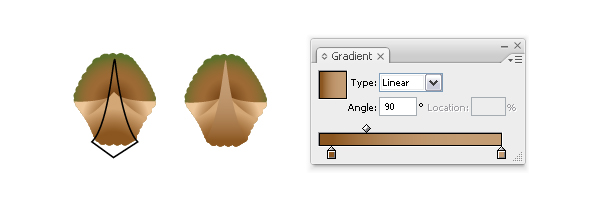

Шаг 7: Еще формы и цвета

Теперь нарисуйте еще один контур инструментом Pen Tool (как на картинке внизу). Теперь снова копируйте и вставьте на передний план фигуру самой нижней волнистой чешуйки. Выделите ее и свеженарисованный контур и в палитре Pathfinder нажмите на кнопку Intersect, а потом Expand. Залейте полученную фигуру линейным градиентом от цвета: «R=139, G=86, B=32» к цвету «R=196, G=157, B=117», указав угол в 90 градусов.

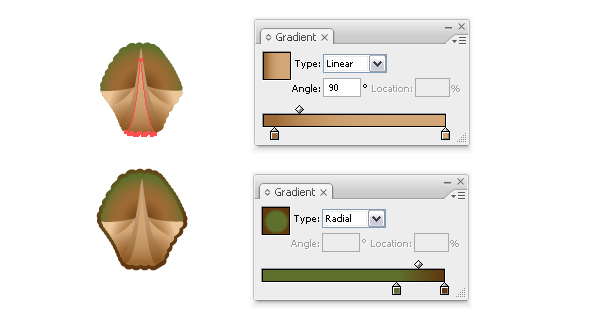

Шаг 8: Добавляем фигуру

Повторите свои действия для того, чтобы создать еще одну фигуру поверх остальных, такой же формы как предыдущая, только меньше. Залейте ее линейным градиентом от цвета «R=157, G=106, B=53» к цвету «R=211, G=167, B=118». Смените угол на 90 градусов.

Последнее что мы сделаем для создания чешуйки — скопируем и вставим на задний план самую нижнюю большую фигуру. Немного увеличим ее и зальем радиальным градиентом от зеленого (R=93, G=112, B=43) к темно-коричневому (R=97, G=55, B=16).

Шаг 9: Создание текстуры

Теперь дублируйте готовую чешуйку. Одну с градиентой заливкой отложите (к ней мы вернемся позже), а со второй будем работать дальше. Так как при построении Map Art чешуйки с градиентом сильно теряют в качестве, нам нужно упростить заливку. Залейте каждую фигуру из чешуйки любым цветом (лишь бы цвета были разными). Теперь размножьте чешуйки и начните их группировать так как на картинке ниже, чтобы между ними не оставалось пространства.

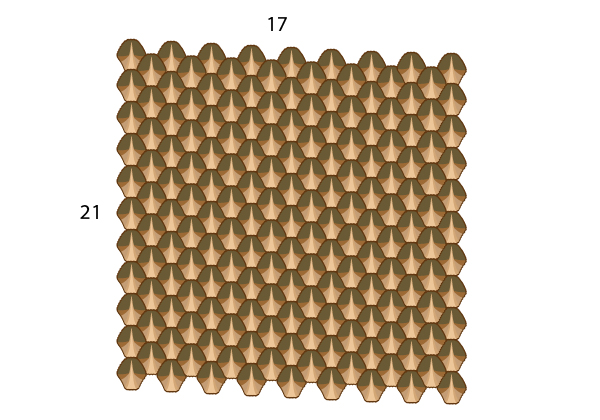

Шаг 10: Палитра символов

Вот так выглядит готовая текстура — достаточно большая, чтобы покрыть весь ананас. В итоге получилось 17 на 21 чешуйку. Когда вы закончите, сгруппируйте их и перетащите в палитру Symbols.

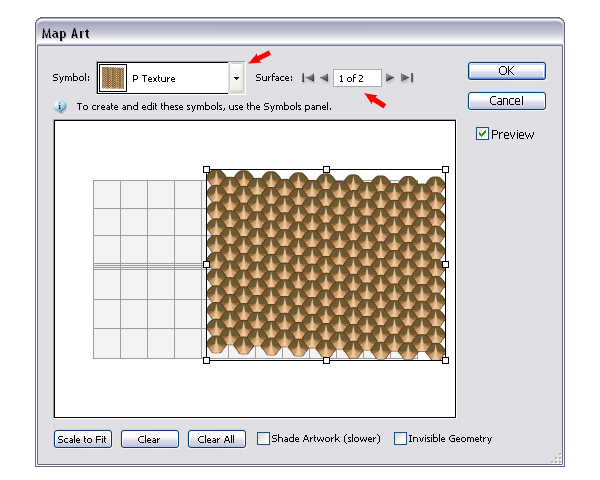

Шаг 11: Map Art

Выделите форму ананаса, кликните дважды на эффект 3D Revolve в панели Appearance. Откроются настройки эффекта. В них нажмите кнопку Map Art.

Выберите переднюю поверхность ананаса (на примере 1 из 2) и в качестве символа текстуру из чешуек. Подвиньте текстуру так, чтобы она накрывала ананас.

Шаг 12: Раскрашиваем чешуйки

На картинке ниже вы можете видеть как ананас должен выглядеть на этом этапе. Зайдите в меню Object и выберите Expand Appearance. Теперь настало время вернуть чешуйкам градиентную заливку. Это займет время, но все же вам не понадобится выкрашивать каждую чешуйку отдельно. Выделяйте одинаковые фигуры и заливайте их разом, копируя градиент с чешуйки, которую мы отложили ранее.

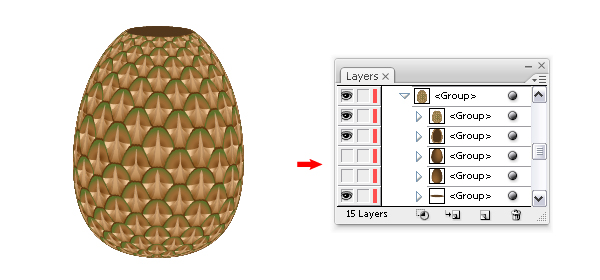

Шаг 13: Прячем базовую фигуру ананаса

Вот как теперь выглядит ананас. Но если вы увеличите изображение, но увидите коричневую обводку по краям ананаса. Это базовая фигура, которую мы создали в самом начале. Нужно ее спрятать. Зайдите в палитру Layers и снимите значок видимости с этих слоев.

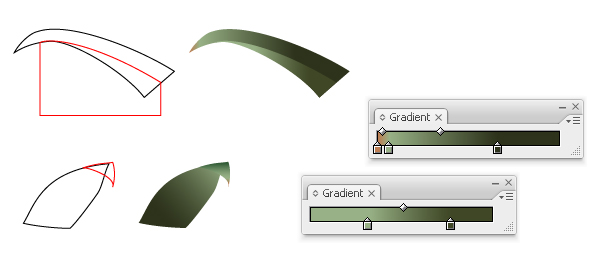

Шаг 14: Рисуем и раскрашиваем первые листья

Пришло время рисовать листья для ананаса. На картинке ниже вы можете видеть несколько примеров. Возьмите Pen Tool и нарисуйте контур листа черным цветом. Потом сверху нарисуйте еще один контур уже красным.

Теперь скопируйте и вставьте на передний план фигуру с черным контуром. Выберите ее и фигуру с красным контуром и в палитре Pathfinder  нажмите Intersect > Expand. Теперь у нас две фигуры: одна побольше внизу и одна поменьше сверху.

Нижнюю фигуру залейте линейным градиентом следующих цветов: коричневый (R=188, G=125, B=82), светло-зеленый (R=152, G=177, B=134) и темно-зеленый (R=45, G=51, B=27). Также, если потребуется, измените угол наклона градиента так, чтобы коричневый цвет был на кончике листа. Вторую фигуру (ту, что поменьше) залейте радиальный градиентом от светло зеленого (R=152, G=177, B=134) к темно-зеленому (R=63, G=71, B=38).

По тем же принципам нарисуйте другие листы, используя те же градиенты для заливки.

Шаг 15: Группируем листья

На картинке ниже вы можете видеть листья, сделанные по тому же принципу, что и первые. Соберите их в такой пучок.

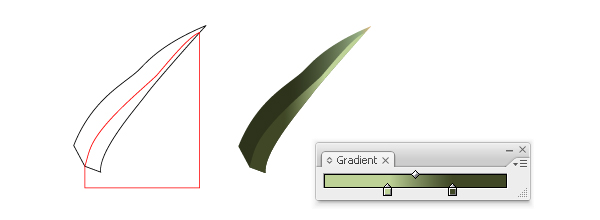

Шаг 16: Другой тип листьев

Теперь нарисуем листья другого типа, залитые более светлым градиентом. Цвета от светло-зеленого (R=190, G=210, B=151) до такого-же темно-зеленого, какой мы использовали ранее (R=63, G=71, B=38).

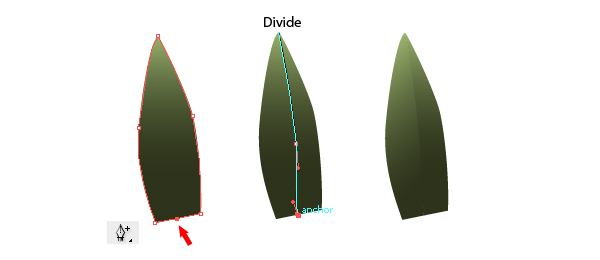

Шаг 17: Рисуем листьям линию сгиба

Некоторые листья будут словно разделены пополам, чтобы отметить линию сгиба. Для этого, после того как вы нарисовали фигуру листа, возьмите инструмент  Add Anchor Point и добавьте точку как показано на картинке ниже. Теперь нарисуйте кривую пересекающую эту точку и верхнюю точку листа. Выделите лист и кривую и нажмите кнопку Divide в палитре Pathfinder. Теперь у вас две части листа. Измените угол наклона градиента, чтобы это было более заметно.

Шаг 18: Собираем листья

Продолжайте рисовать листья, пока у вас не получится что-то вроде этого (смотрите рисунок ниже, или финальный вариант).

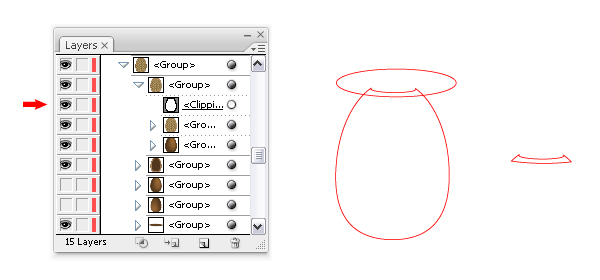

Шаг 19: Рисуем фигуру тени

Теперь нам нужно нарисовать тень на ананасе под листьями. Для этого поищите в палитре Layers среди групп, которые образовались после создания базовой формы ананаса слой Clipping path. Скопируйте его и вставьте на передний план. Теперь нарисуйте сверху овал (как на картинке ниже). Выделите обе фигуры и нажмите кнопку Intersect а потом Expand в палитре Pathfinders, чтобы получить маленькую фигуру (фигура справа на рисунке ниже).

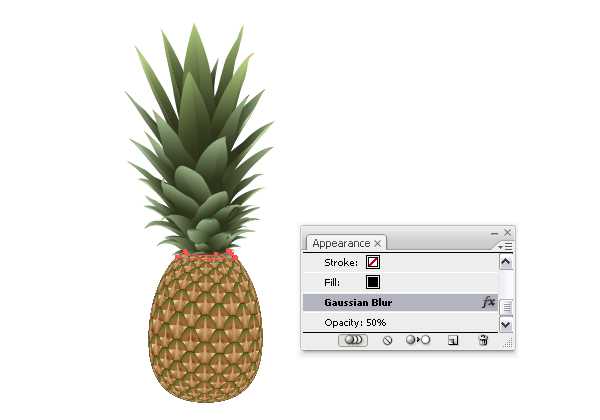

Шаг 20: Закрашиваем тень

Залейте тень черным, затем в меню зайдите в Effects > Blur > Gaussian Blur и выставите радиус в 2px. Снизьте непрозрачность до 50%.

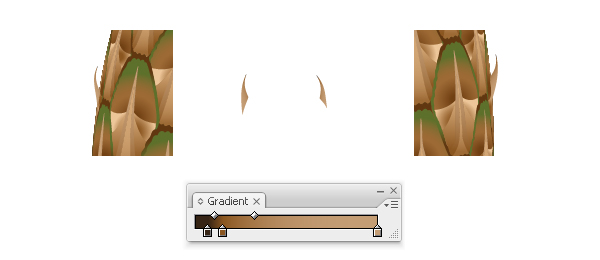

Шаг 21: Добавляем реалистичности

Работа почти закончена. Инструментом Pen Tool нарисуйте несколько небольших фигур, как на рисунке ниже. Расположите их по обоим краям ананаса. Эти детали придадут ананасу реалистичности. Цвета для градиента: темно-коричневый (R=54, G=36, B=21), коричневый (R=139, G=86, B=32) и светло-коричневый (R=196, G=157, B=117).

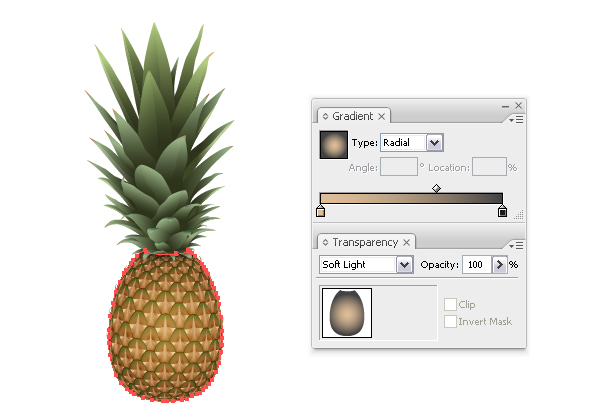

Шаг 22: Добавляем общий градиент

Последнее что нам нужно сделать — применить градиент поверх ананаса. Снова найдите Clipping path, который вы использовали недавно, скопируйте его и вставьте на задний план (также поместите его позади тени от листьев). Залейте его радиальным градиентом от светло-коричневого (R=222, G=189, B=152) к темно-серому (R=26, G=26, B=26) и смените режим смешивания (Blending mode) на Soft Light. Подкорректируйте градиент инструментом Gradient Tool в случае необходимости, и на этом все.

Финальное изображение

Это финальное изображение ананаса. Надеемся, урок вам понравился.

Авто урока - Diana Toma

Перевод — Дежурка
