Иконка газеты в Adobe Illustrator

11 ноября 2017 | Опубликовано в Уроки | 1 Комментарий »

В этом уроке мы будем рисовать иконку газеты в Adobe Illustrator. Это хороший пример того как создать лаконичную иллюстрацию, близкую к стилям логотипов и плоских иконок. Также вы поймете как из основных фигур создавать более сложные, чтобы конечные фигуры получались ровными и не выглядели нарисованными от руки.



Результат

Шаг 1

Создайте новый документ, выбрав в меню File > New/Файл>Создать (или нажмите Control-N). Настройте параметры как показано ниже:

Шаг 2

Начните с создания прямоугольника размером 80 x 72 px, укажите ему цвет заливки #587AF4 и расположите на 8 px выше и левее края рабочей области.

Шаг 3

Создайте два круга размером 32 x 32 px (#587AF4) и расположите их как показано ниже.

Шаг 4

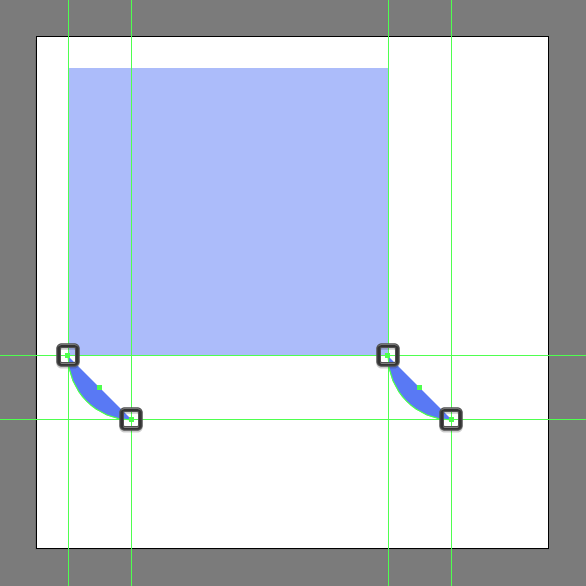

Инструментом Direct Selection/Прямое выделение (A) выделите верхнюю и правую точку обоих кругов, и нажмите Delete, чтобы удалит точки.

Шаг 5

Объедините оставшиеся фигуры. Для этого выделите верхние точки фигур и нажмите Control-J, затем нижние и еще раз нажмите то же сочетание клавиш.

Шаг 6

Выделите получившуюся фигуру и прямоугольник и объедините их, кликнув в палитре Pathfinder/Обработка контура по иконке Unite/Объединить.

Шаг 7

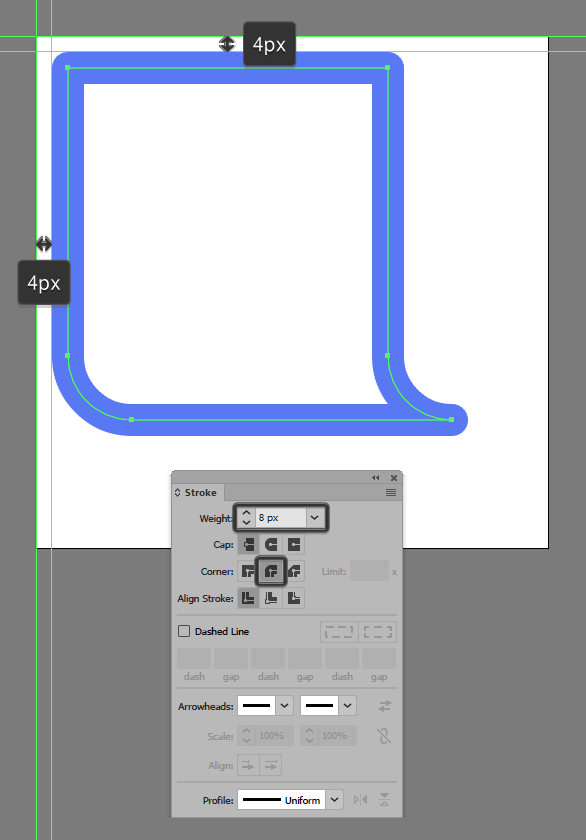

Поменяйте местами заливку и обводку, нажав Shift-X. Укажите фигуре толщину обводки в 8 px и скругленные углы, выбрав соответствующую иконку в палитре Stroke/Обводка.

Шаг 8

Нарисуйте квадрат размером 24 x 24 px цвета #B0C5FF и поместите его в левый верхний угол нашей основной фигуры.

Шаг 9

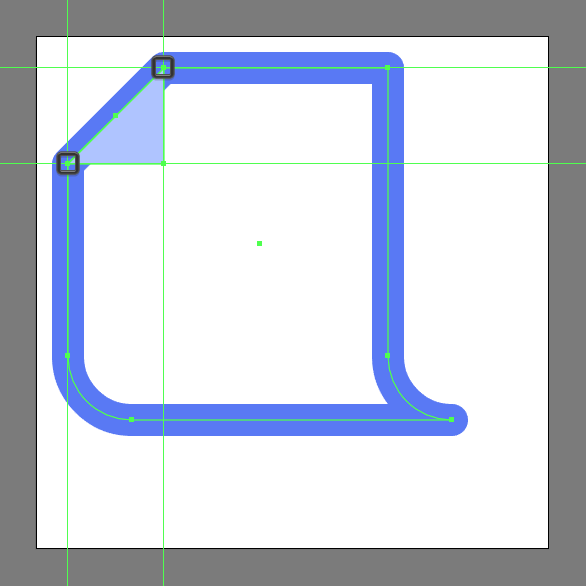

Ориентируясь на только что созданный нами квадрат, создайте две дополнительные точки на основной фигуре. Для этого инструментом Add Anchor Point/Добавить опорную точку (+) кликните по контуру фигуры в местах, где квадрат ее пересекает.

Шаг 10

Инструментом Delete Anchor Point/Удалить опорную точку (-) удалите левую верхнюю точку основной фигуры, а также левую верхнюю точку квадрата.

Шаг 11

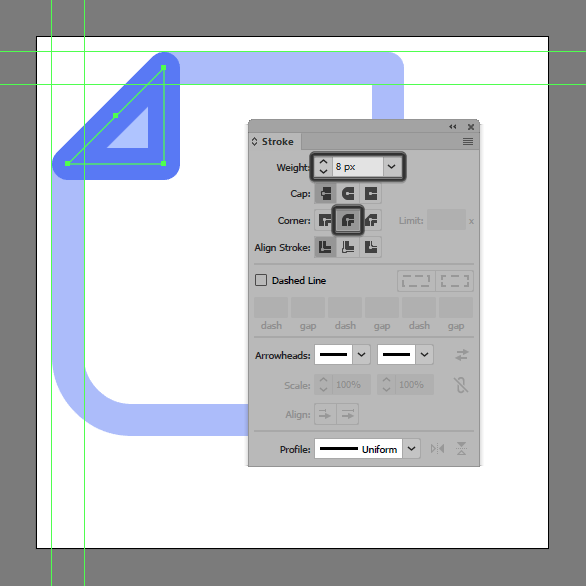

Укажите получившемуся треугольнику обводку цвета #587AF4, толщиной в 8 px и скругленные углы.

Шаг 12

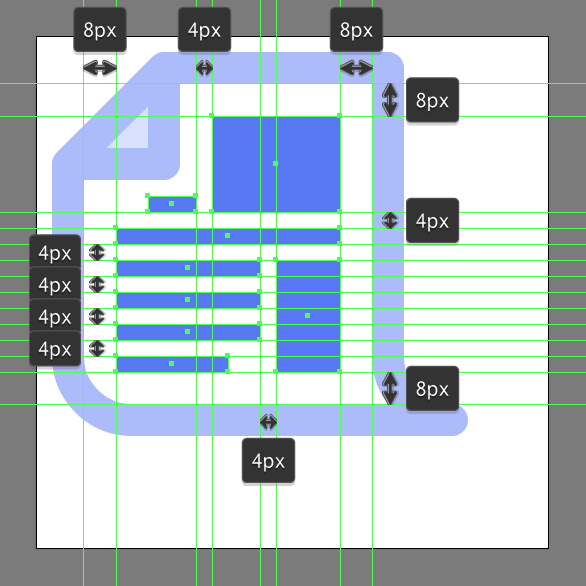

При помощи прямоугольников разного размера цвета #587AF4 нарисуйте наполнение газетного листа. Ориентируйтесь на размеры и расположение, показанное ниже. Выделите все созданное на данном этапе и сгруппируйте, нажав Control-G.

Шаг 13

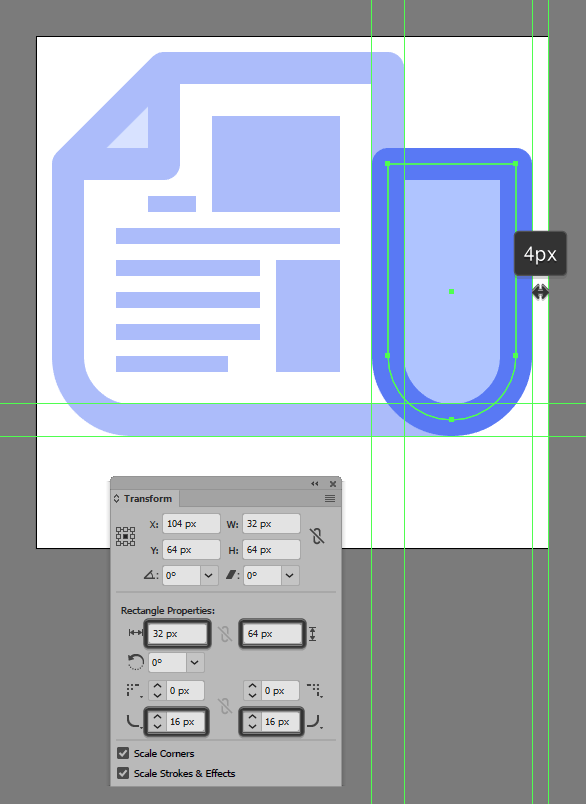

Теперь нарисуем загнутую часть газеты. Для этого нарисуйте прямоугольник размером 32 x 64 px (#B0C5FF). Укажите нижним углам радиус скругления в 16 px. Это можно сделать в палитре Transform/Трансформация в разделе Rectangle Properties/Свойства прямоугольника. Укажите получившейся фигуре обводку толщиной в 8 px (#587AF4). Выделите все объекты и сгруппируйте их, нажав Control-G.

Шаг 14

Завершим нашу иконку, нарисовав тень. Для этого создайте эллипс размером 96 x 12 px (#587AF4), выровняйте его по центру вертикальной оси относительно рабочей области и расположите на 4 px выше нижней границы холста. Выделите все объекты и нажмите Control-G.

Результат

Автор урока vectips

Перевод — Дежурка
