Рисуем бумажные заметки в Adobe Illustrator

24 октября 2016 | Опубликовано в Уроки | 1 Комментарий »

В этом уроке мы создадим векторный набор на тему биротики в Adobe Illustratror. Мы будем рисовать бумаги для заметок, закладки, тетрадные листы, скрепки и зажимы. Урок подойдет начинающим пользователям, которые уже знакомы с основными функциями программы, и хотят применить их на деле.



Готовим документ

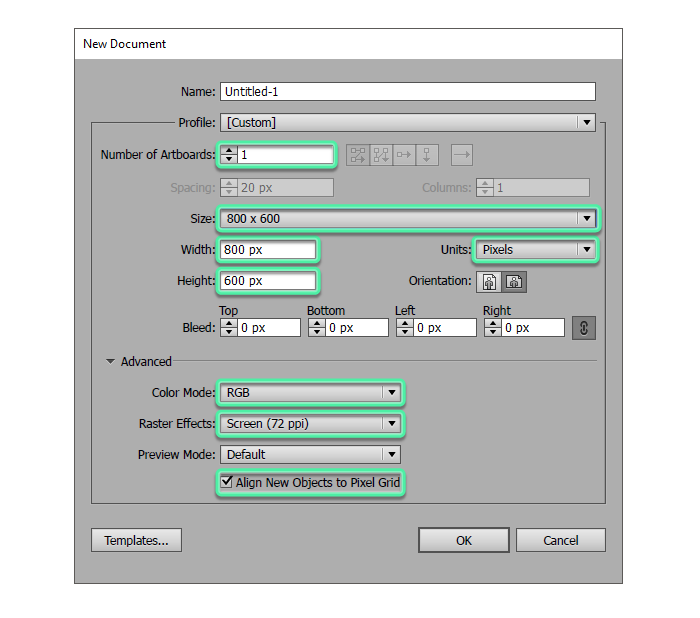

Для начала создайте новый документ в Illustrator (File>New/Файл>Создать), и укажите ему следующие параметры:

  • Размер: 800×600 px
  • Цветовой режим: RGB
  • Разрешение: 72 ppp

Включите опцию “Align new objects to pixel grid/Выравнивать новые объекты по пиксельной сетке”

01

Теперь нам нужен фон. Для этого инструментом Rectangle/Прямоугольник растяните фигуру серого цвета по размеру холста. Выровняйте ее по холсту.

02

Рисуем листики-напоминалки

Шаг 1

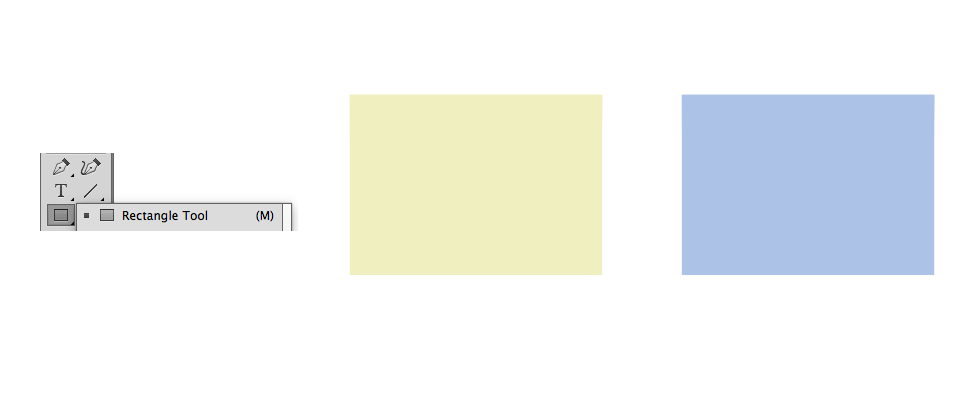

Мы будем рисовать напоминалки на основе прямоугольников (инструмент Rectangle/Прямоугольник) желтого и синего цвета.

03

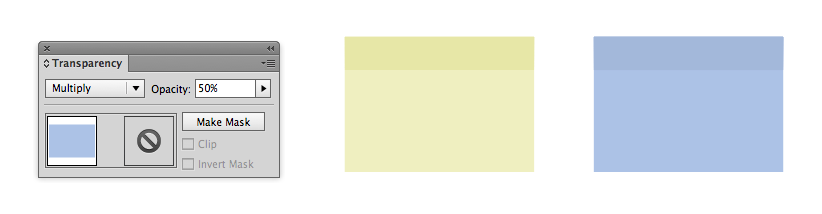

Шаг 2

У нас есть форма, теперь нам нужно обозначить клейкую область. Для этого нарисуйте длинный узкий прямоугольник в верхней части предыдущей фигуры. Укажите прямоугольнику тот же цвет, только в режиме наложения (blending mode) Multiply/Умножение. Также снизьте opacity/непрозрачность до 50%.

04

Шаг 3

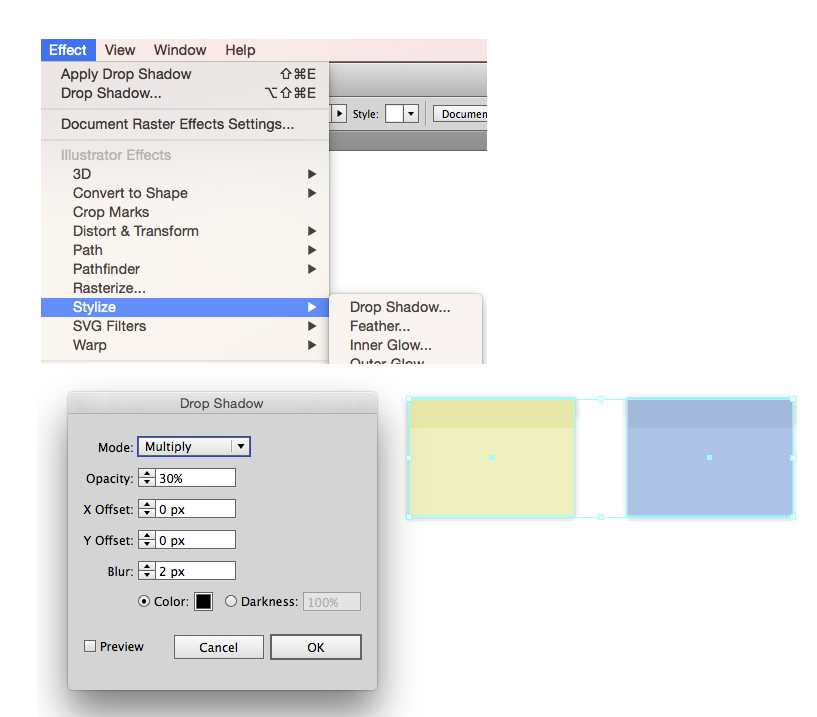

Чтобы добавить реализма, создадим тень. Повторите указанные на картинке ниже действия и параметры.
05

Рисуем закладки

По сути мы повторим шаги 1,2 и 3 из предыдущего пункта.

Шаг 1

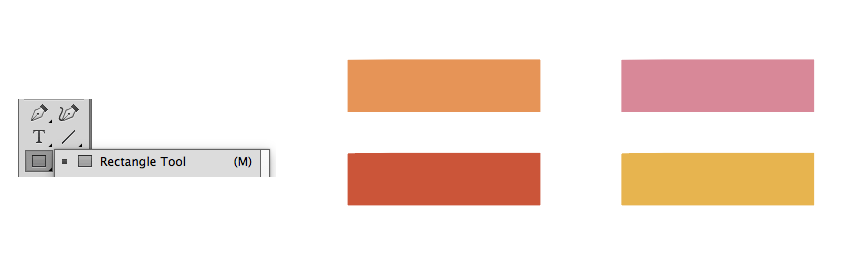

Мы создадим форму закладок инструментом Rectangular/Прямоугольник, и укажем им разные цвета.
06

Шаг 2

В левой части нарисуем меньше прямоугольники того же цвета, но в режиме наложения Multiply/Умножение и на 50% opacity/непрозрачности.
07

Шаг 3

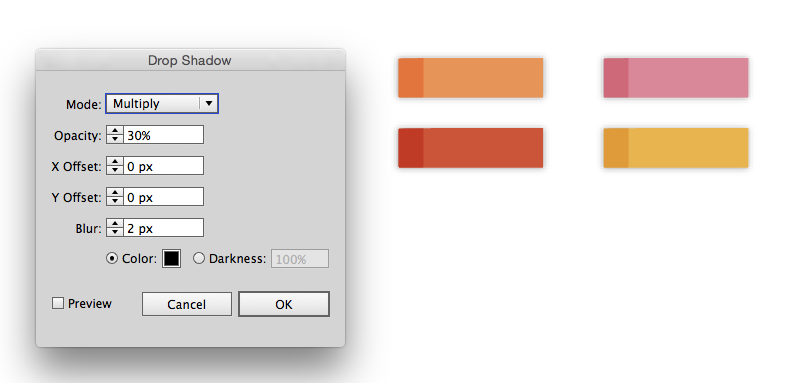

Добавим эффект тени.
08

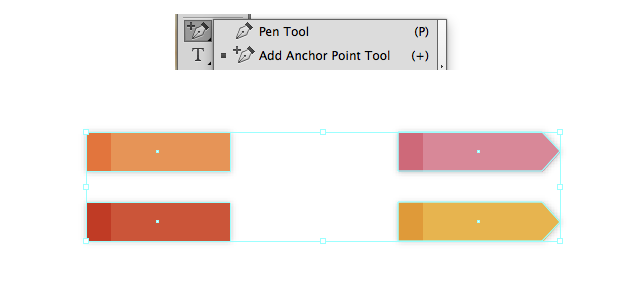

Шаг 4

Теперь инструментом Add anchor point/Добавить опорную точку нарисуйте дополнительную точку в середине правой стороны. Инструментом Direct selection/Прямое выделение потяните ее вправо.
09

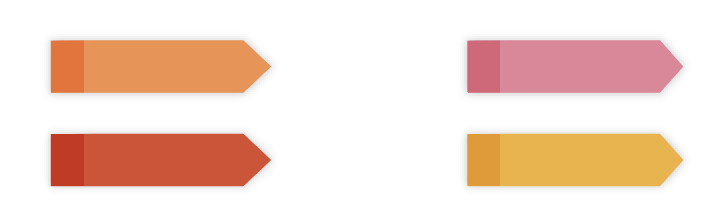

Наши закладки готовы!
11

Рисуем записки с загнутым краем

Шаг 1

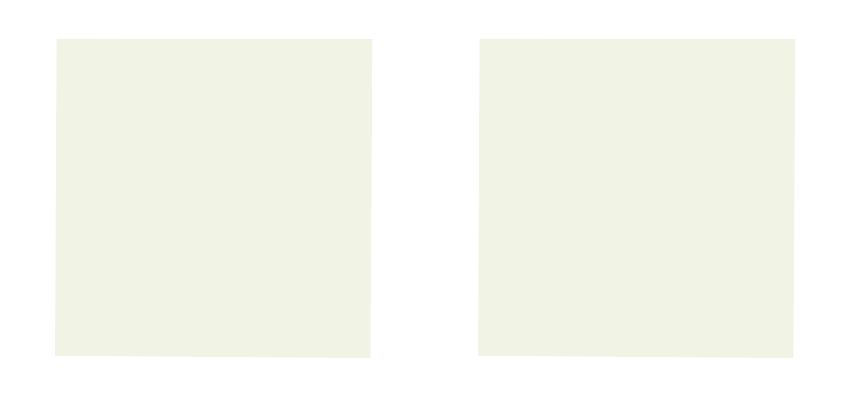

Инструментом Rectangle/Прямоугольник нарисуйте квадрат бежевого цвета.
12

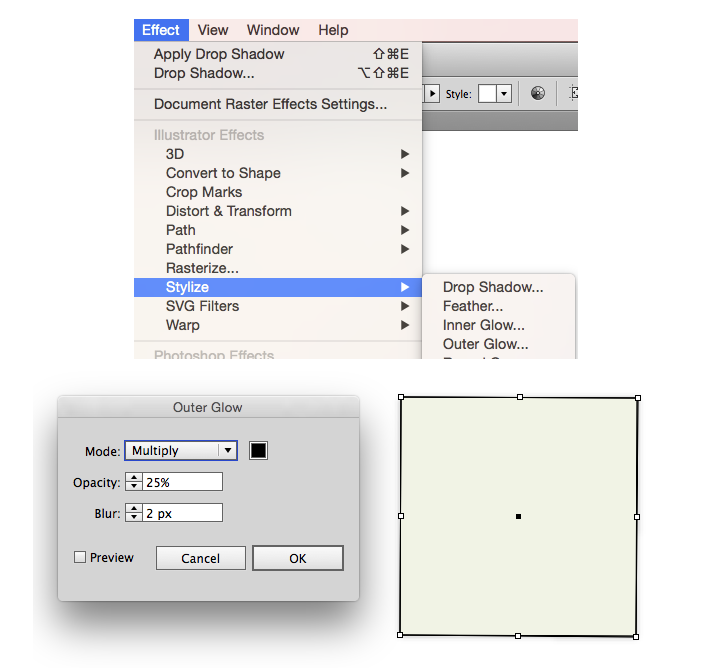

Шаг 2

Добавьте эффект Outer Glow/Внешнее свечение.
13

Шаг 3

Теперь создадим линию сгиба. Добавьте дополнительную точку инструментом Add anchor point/Добавить опорную точку, затем инструментом Direct selection/Прямое выделение переместите точку и угол так, чтобы получить линию сгиба.
14

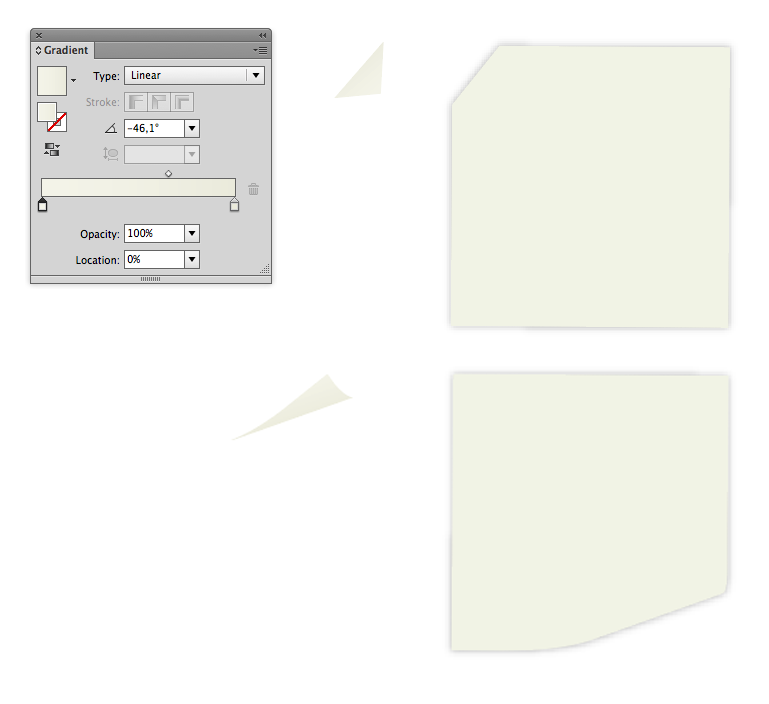

Шаг 4

Инструментом Pen/Перо нарисуйте загнутый уголок. Залейте уголок градиентом от основного цвета к чуть более темному оттенку.
15

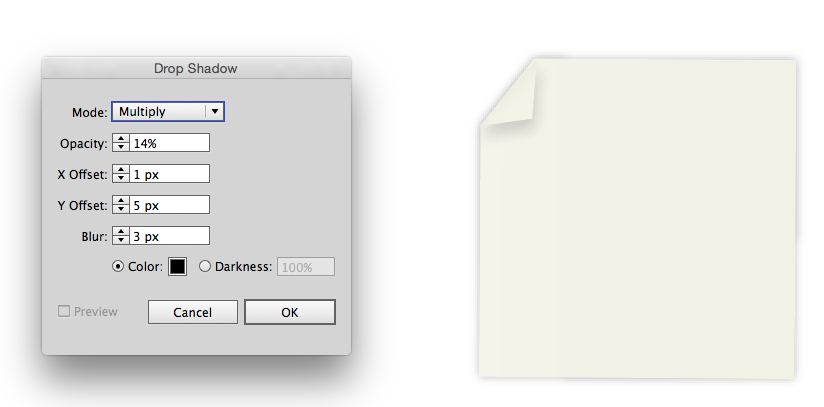

Шаг 5

Поместите уголок на свое место и укажите ему эффект тени.
16

Рисуем клейкую ленту

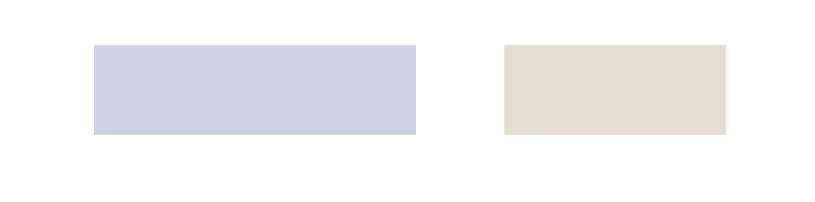

Шаг 1

Нарисуйте два прямоугольника синего и светло-коричневого цветов.
17

Шаг 2

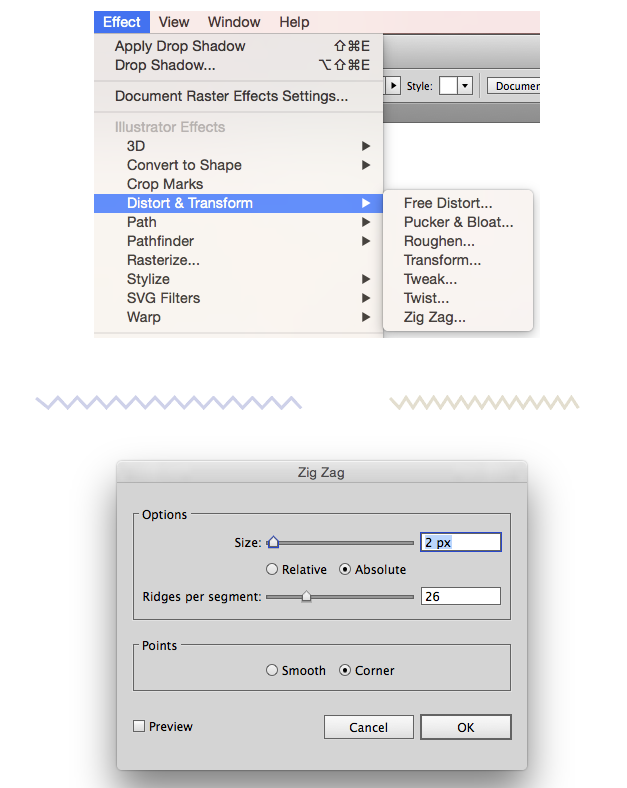

Теперь создайте две зигзагообразные линии того же цвета что и предыдущие прямоугольники. Для этого создайте прямые линии без заливки и с обводкой соответствующих цветов и примените к ним эффект Zig Zag/Зигзаг:
18

Шаг 3

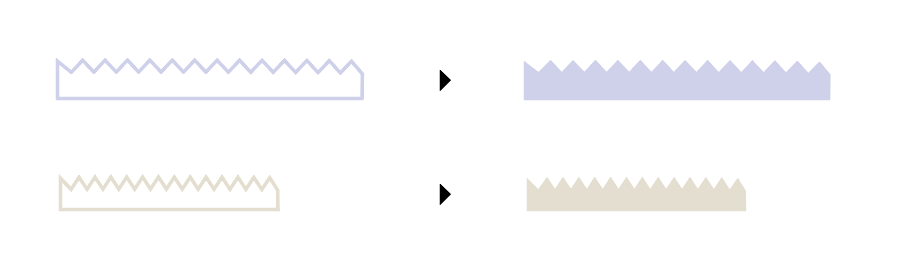

Не снимайте выделения с линий, и разберите их Object>Expand appearance/Объект>Разобрать оформление. Инструментом Pen/Перо пририсуйте линии, чтобы создать закрытые фигуры. Поменяйте обводку и заливку местами.
19

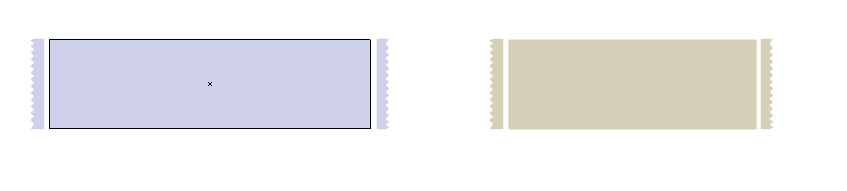

Шаг 4

Выделите получившуюся фигуру, дублируйте ее (Ctrl+C > Ctrl+V), поверните и поместите фигуры по краям прямоугольников.
20

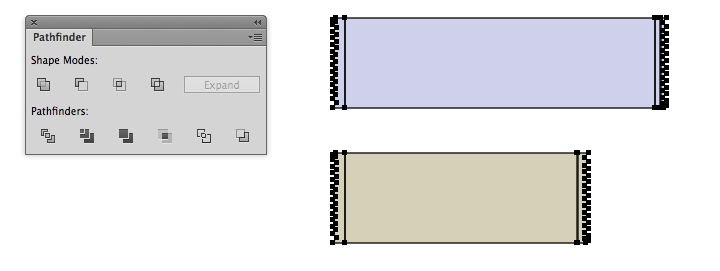

Шаг 5

После того как вы все выровняли, выделите прямоугольник и фигуры, и в меню выберите Window>Pathfinder>Combine/Окно>Обработка контура>Объединить.
21

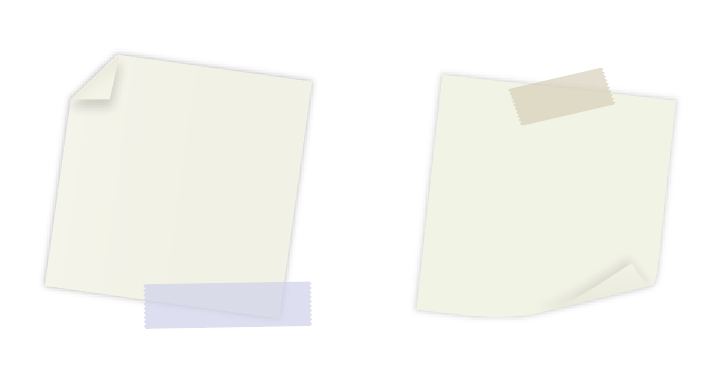

Поместите клейкую ленту на листики с загнутым краем и снизьте непрозрачность.
22

Рисуем бумаги с зажимами

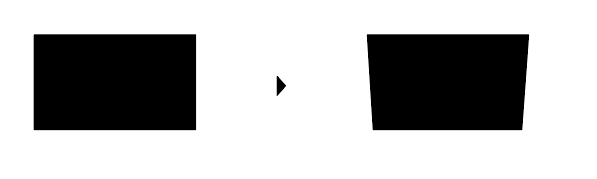

Шаг 1

Начнем с создания зажима. Нарисуйте черный прямоугольник и сузьте его нижнюю часть.
23

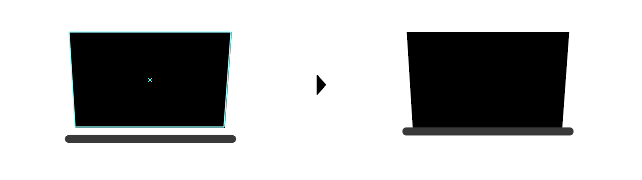

Шаг 2

Нарисуйте узкий длинный прямоугольник со скругленными углами, и укажите ему темно-серый цвет.
24

Шаг 3

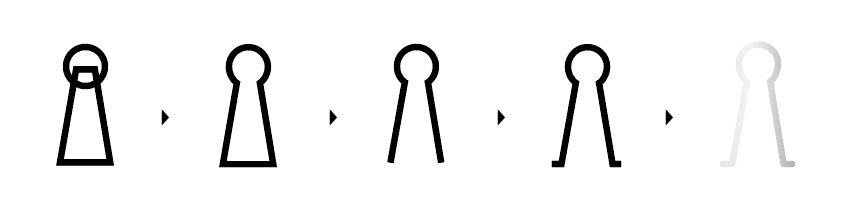

Создайте клипсу, повторив шаги, показанные на картинке ниже:
25

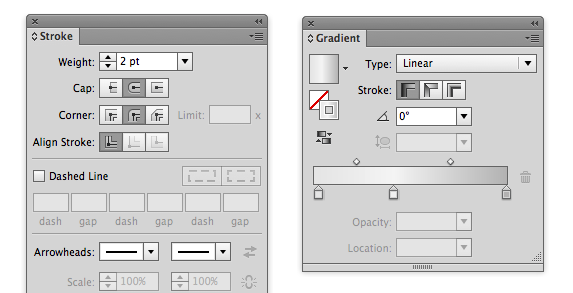

Используется обводка толщиной в 2 px, а после того как вам нравится результат, укажите обводке линейный градиент как на картинке ниже.
26

Шаг 4

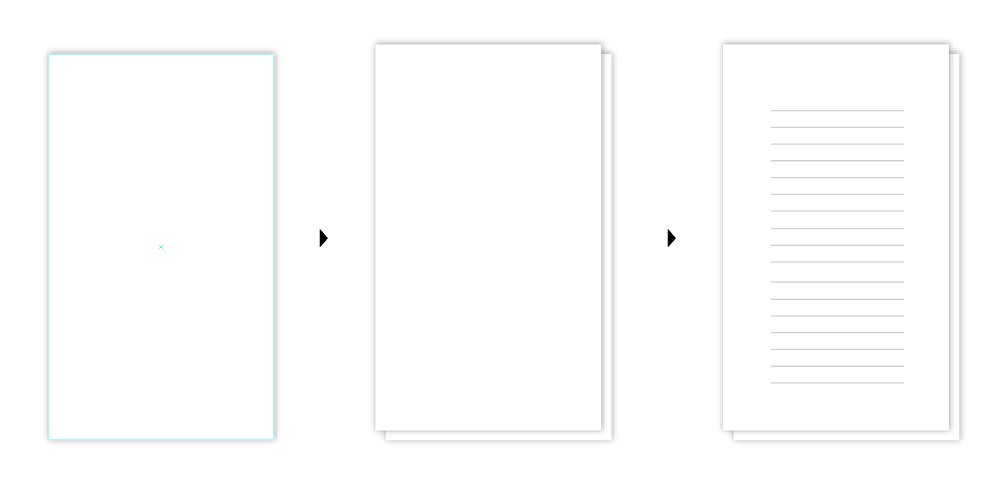

Теперь бумага. Создайте два прямоугольника белого цвета и поместите один на другой с небольшим смещением. Добавьте параллельные линии толщиной в 0,5, и укажите листам Effect>Outer glow/Эффект>Внешнее свечение.

27

28

Рисуем тетрадный лист

Шаг 1

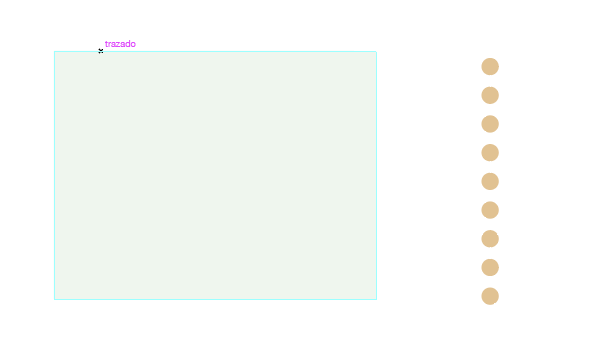

Создайте прямоугольник бледно-зеленоватового оттенка. Инструментом Ellipse/Эллипс нарисуйте ряд небольших кругов.
29

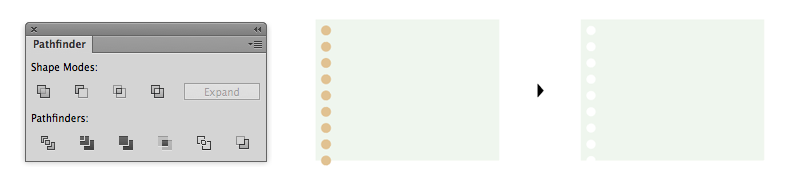

Шаг 2

Поместите круги поверх левой части прямоугольника, и в палитре Pathfinder/Обработка контура кликните по иконке Minus Front/Минус верхний.
30

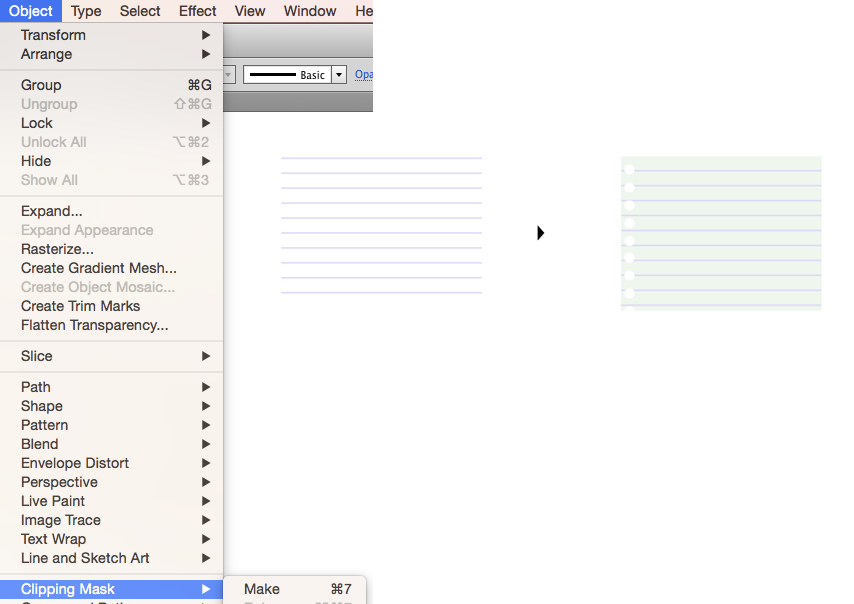

Шаг 3

Нарисуйте параллельные полосы, чтобы разлинеить лист. Используйте обводку синего цвета толщиной в 1 px. Дублируйте фигуру листа и с ее помощью наложите Clipping mask/Обтравочную маску на линии.

31

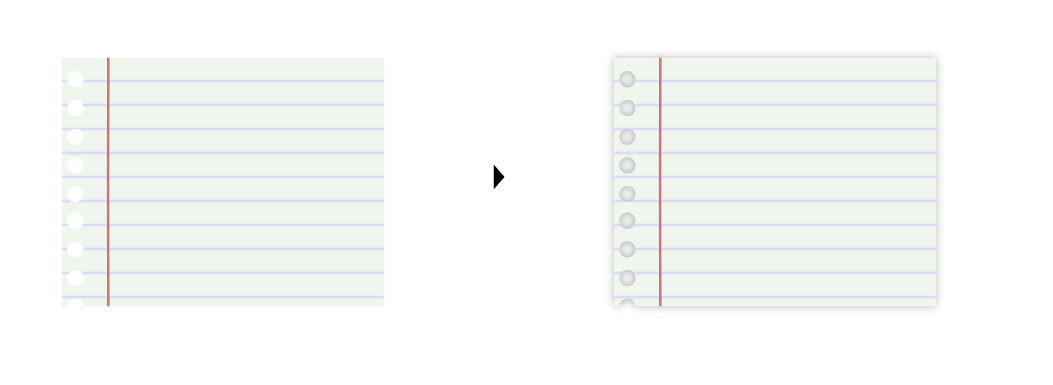

Шаг 4

В левой части нарисуйте красную вертикальную линию толщиной в 2 px. Укажите листу Effect>Outer glow/Эффект>Внешнее свечение.
32

Рисуем цветные скрепки

Шаг 1

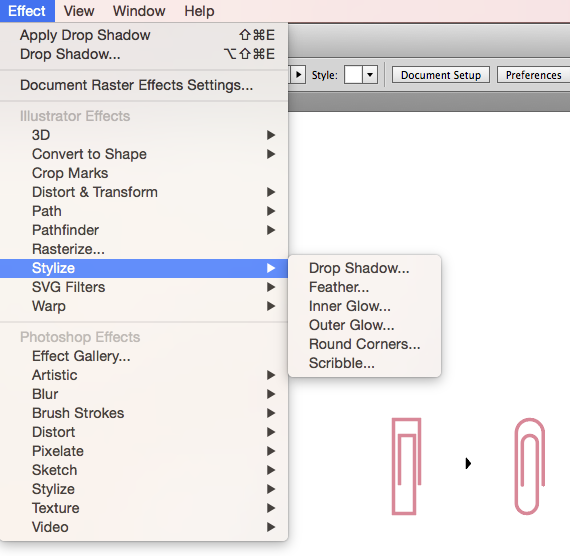

Нарисуйте основную форму инструментом Pen/Перо. Для начала рисуйте прямыми линиями без заливки с обводкой толщиной в 3px. Затем в меню выберите Effect>Stylize>Round Corners/Эффект>Стилизация>Скруглить углы.

33

Шаг 2

Также укажите скрепкам внешнее свечение. И это всё!

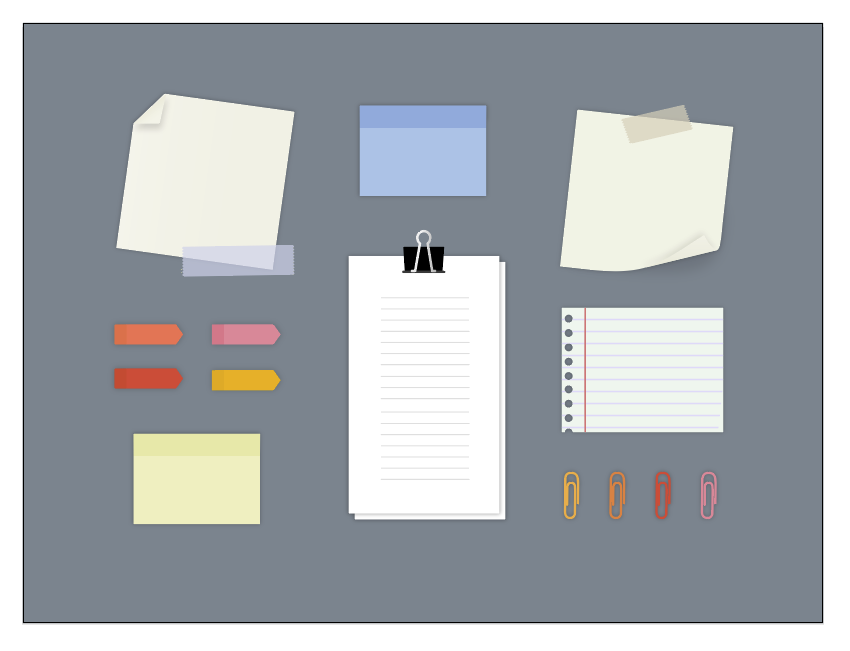

Результат

34

Автор урока MARÍA VÁZQUEZ

Перевод — Дежурка
