Рисуем кнопку-переключатель в Adobe Photoshop

3 сентября 2013 | Опубликовано в Уроки | 3 Комментариев »

Если вы решили самостоятельно нарисовать элементы пользовательского интерфейса для вашего сайта, этот урок поможет вам начать. Сегодня мы будем рисовать несложную кнопку-переключатель. Однако несмотря на всю простоту урока, полезен он тем, что дает представление о том, как передать углубления и объем кнопок для UI. Также урок будет интересен тем, кто еще не пробовал рисовать векторные изображения в Adobe Photoshop.




Шаг 1

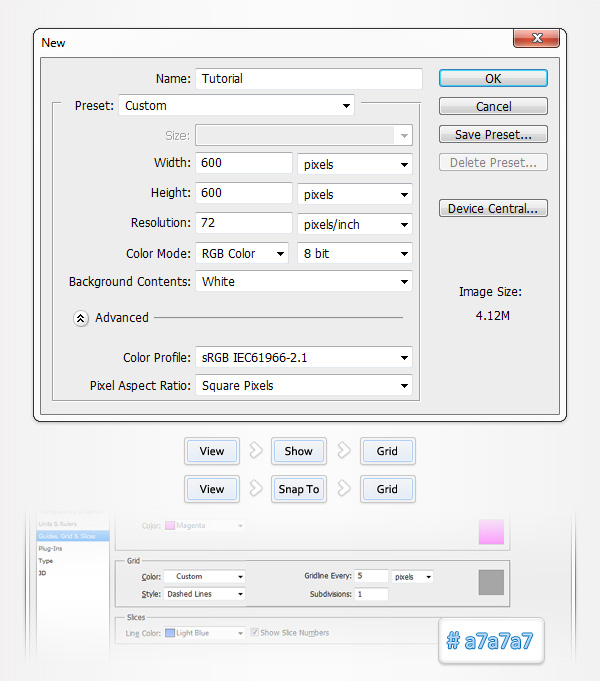

Откройте Photoshop и нажмите Control + N, чтобы создать новый документ. Введите данные, которые видите на картинке ниже.

Включите сетку (View > Show > Grid) и привязку с сетке (View > Snap To > Grid). Для начала нам понадобится расстояние между линиями сетки в 5px. Зайдите в Edit > Preferences > Guides, Grid & Slices и обратите внимание на раздел Grid. Укажите 5 в поле Gridline Every и 1 в поле Subdivision. Также смените цвет сетки на #a7a7a7. После того как вы закончили с настройками нажмите OK. Не пугайтесь вида этой сетки. Она упростит вашу работу.

Откройте палитру Info (Window > Info), чтобы следить за размером и расположением вашей работы.

Шаг 2

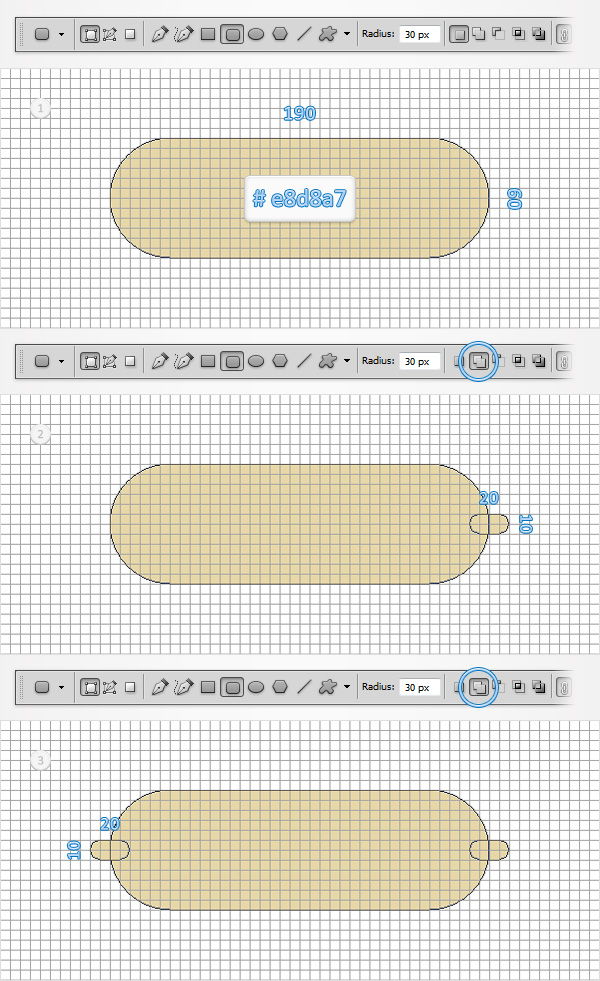

Выберите в качестве первого цвета #e8d8a7, возьмите инструмент Rounded Rectangle Tool и обратите внимание на меню настроек вверху экрана. Укажите радиус в 30px, создайте векторную фигуру размером 190 на 60px и убедитесь что она осталась выделенной.

Продолжаем работать с Rounded Rectangle Tool. Снова обращаемся к верхнему меню настроек и выбираем кнопку Add. Добавьте еще одну векторную фигуру размером 20 на 10px и разместите ее как показано на второй картинке. Привязка к сетке вам поможет.

Убедитесь что ваша фигура все еще выделена, и все тем же инструментом Rounded Rectangle Tool нарисуйте вторую векторную фигуру (как на третьей картинке).

Шаг 3

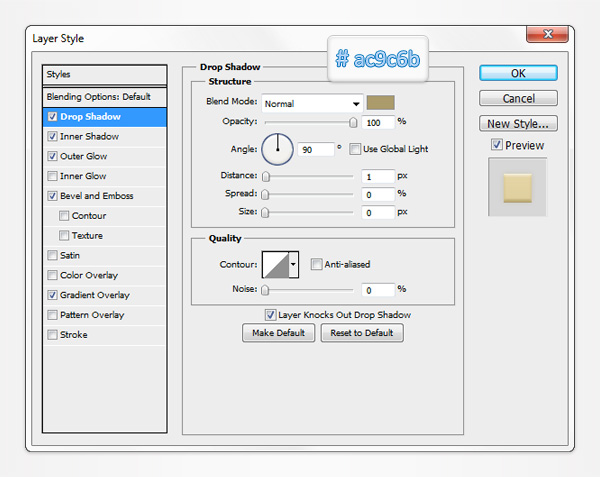

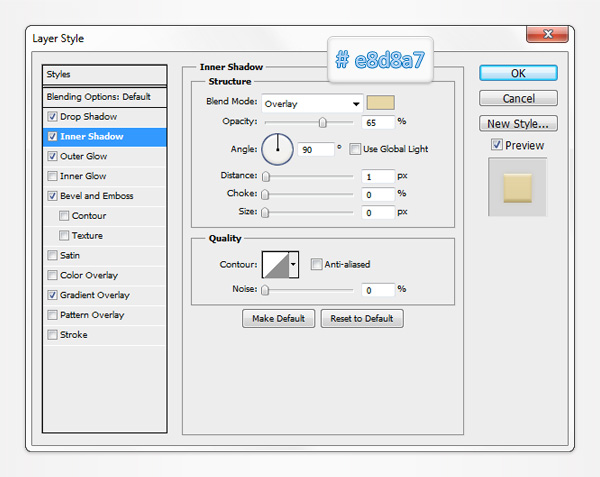

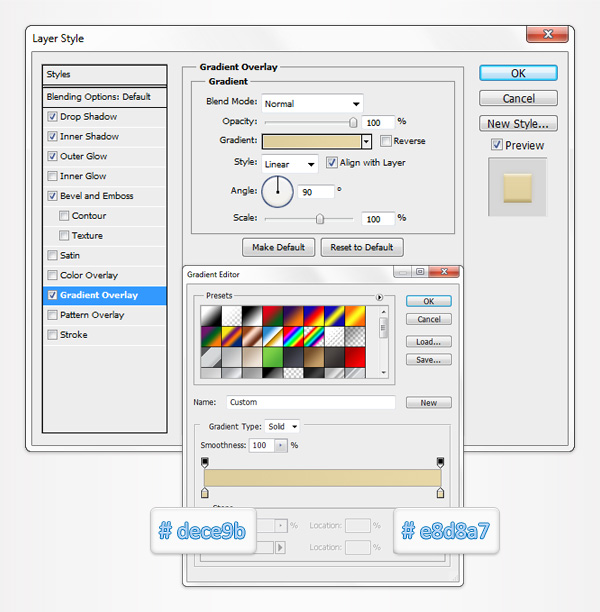

Посмотрите на палитру Layers (Window > Layers). Двойным кликом на слое с фигурой, которую мы только что нарисовали откройте окно Layer Style. Поставьте галочку напротив Drop Shadow, Inner Shadow, Outer Glow, Bevel and Emboss и Gradient Overlay, затем введите параметры, указанные на картинках ниже.






Шаг 4

Выберите в качестве первого цвета #a29261 и возьмите инструмент Rounded Rectangle Tool. Нарисуйте фигуру размером 180 на 50px, расположите ее как на картинке ниже и убедитесь что она все еще выделена. Убедитесь, что выбранный инструмент — Rounded Rectangle Tool, и в верхнем меню настроек нажмите на кнопку Subtract.

Нарисуйте фигуру размером 170 на 40px и расположите ее так, как показано на картинке ниже. Откройте окно Layers Style нового векторного слоя и введите параметры, которые вы видите на картинке ниже.


Шаг 5

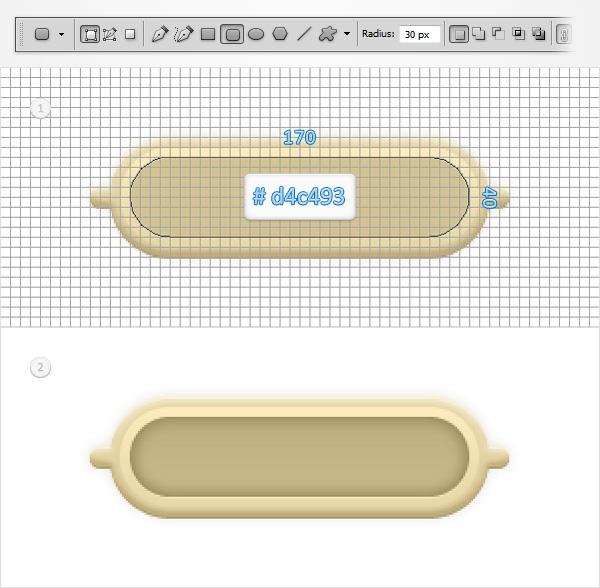

Укажите в качестве первого цвета #d4c493 и выберите инструмент Rounded Rectangle Tool. Создайте фигуру размером 170 на 40px и разместите как показано на картинке ниже. Откройте окно Layers Style для этого слоя и введите указанные ниже параметры.

Вернитесь в палитру Layers и переименуйте этот слой в «interior».




Шаг 6

Для выполнения следующего шага нам понадобится расстояние между линиями сетки в 1px. Зайдите в меню в Edit > Preferences > Guides, Grid & Slices и введите 1 в поле Gridline Every. Выберите в качестве первого цвета #ac9c6b, возьмите инструмент Ellipse Tool, создайте круг размером в 4px и поместите так, как показано на картинке ниже.

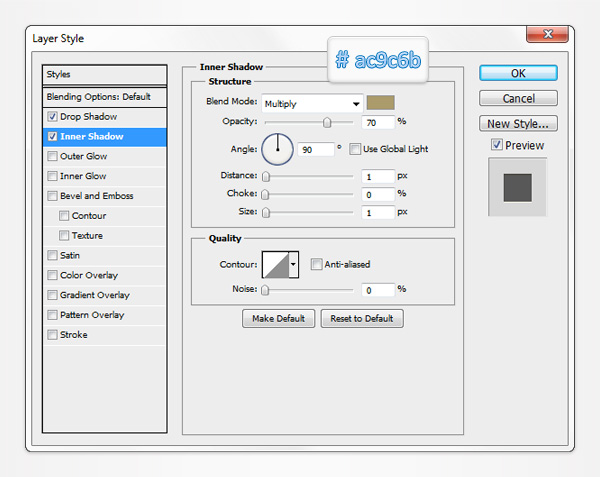

Откройте окно Layers Style для этого слоя и введите параметры, что указаны ниже.



Шаг 7

Дублируйте фигуру, которую нарисовали в предыдущем шаге (CTRL + J). Выделите эту копию и перетащите ее вправо, как показано ниже.

Шаг 8

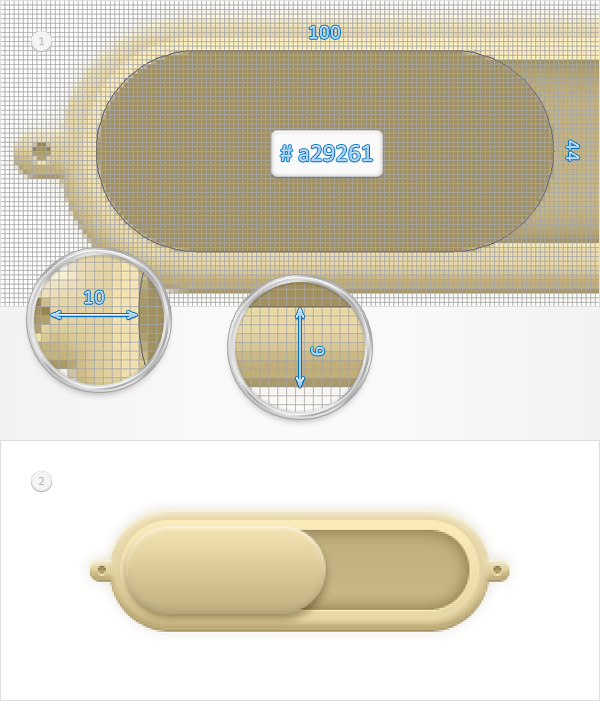

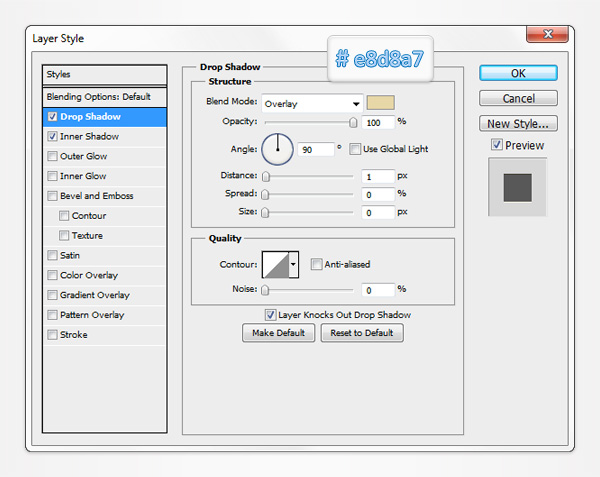

Укажите в качестве первого цвета #a29261 и возьмите Rounded Rectangle Tool. Нарисуйте фигуру размером 100 на 44px и разместите как показано ниже.

В окне Layers Style для этого слоя введите указанные параметры.





Шаг 9

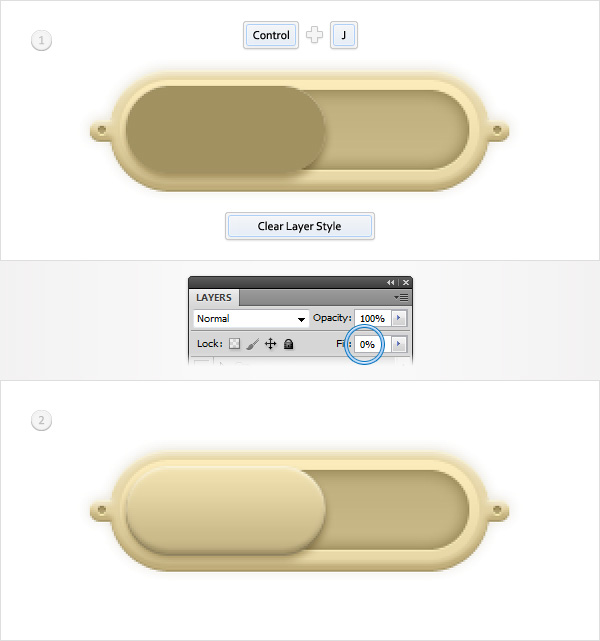

Дублируйте фигуру из предыдущего шага (CTRL + J). В панели Layers кликните правой кнопкой на только что сделанную копию слоя и выберите Clear Layer Style.

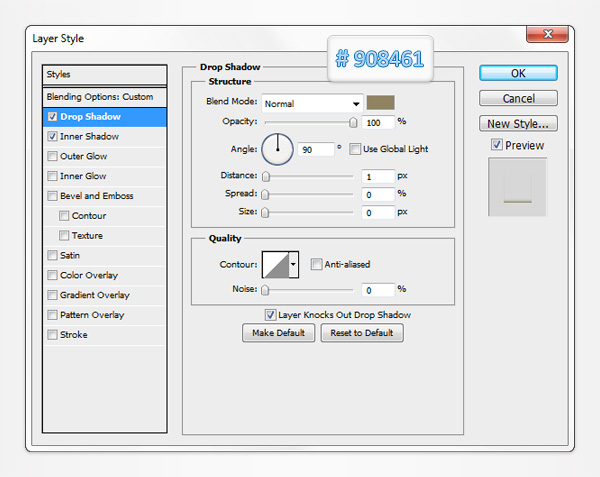

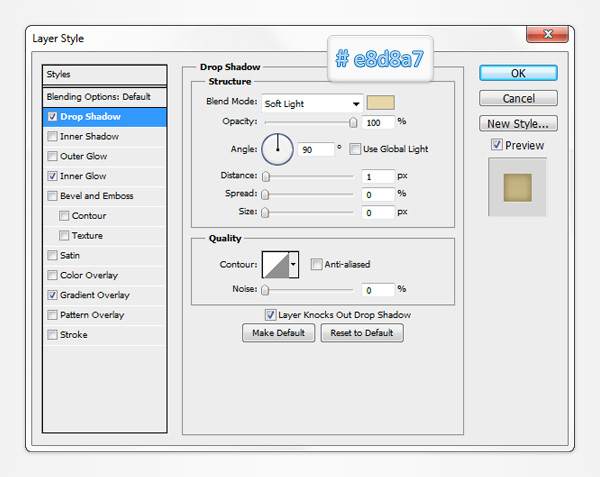

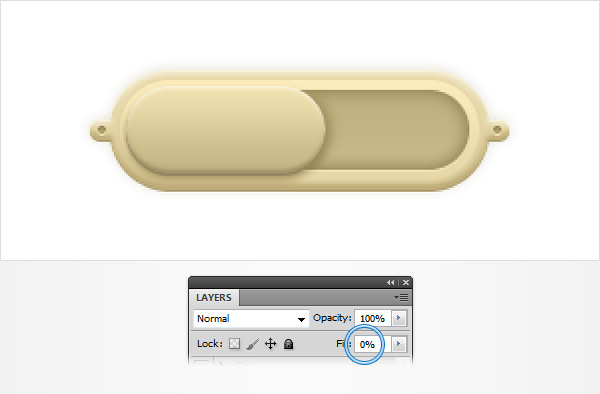

Также для этого слоя снизьте параметр Fill до 0%, затем откройте Layer Style и введите указанные ниже параметры.



Шаг 10

Снова дублируйте фигуру из предыдущего шага (CTRL + J). В панели Layers кликните правой кнопкой по этой копии и выберите Сlear Layer Style.

Далее работаем с палитрой Layers. Удерживая CTRL нажмите на слой «interior». Должно появиться выделение по форме этой фигуры. Убедитесь что это случилось, затем выберите слой, который создали в начале этого шага и нажмите кнопку «Add layer mask».

После применения маски ваша работа должна выглядеть как на третьей картинке ниже. Нажмите Control + D чтобы снять выделение.

Шаг 11

Снова задайте выделение фигуре, к которой применили маску, снизьте параметр Fill до 0%, затем откройте окно Layer Style. Поставьте галочку напротив «Layer Mask Hides Effects», после чего активируйте Drop Shadow и введите параметры как на картинке ниже.



Шаг 12

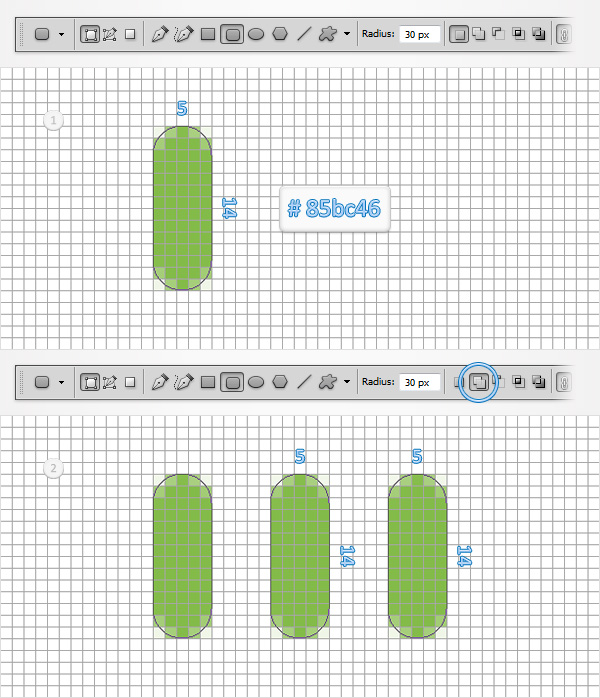

Выберите в качестве первого цвета #85bc46, возьмите Rounded Rectangle Tool, создайте фигуру размером 5 на 14px и убедитесь что она осталась выделена. В верхнем меню настроек нажмите кнопку Add, и нарисуйте еще две фигуры размером 5 на 14px, как показано на картинке ниже.

Шаг 13

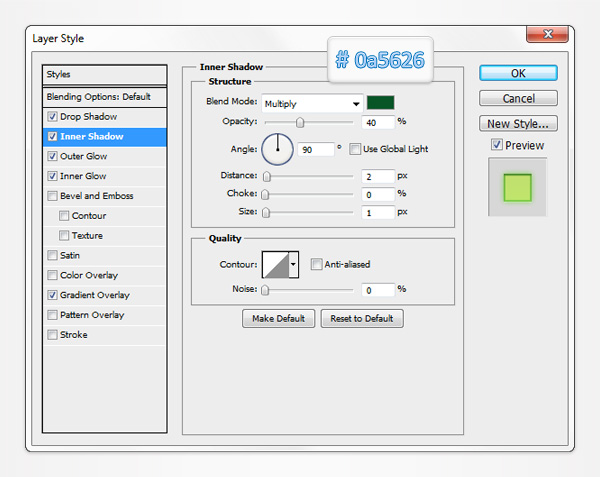

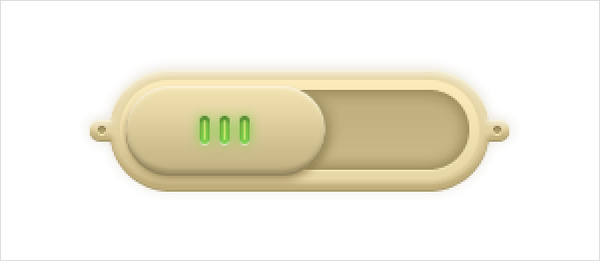

Выделите фигуры, которые нарисовали в предыдущем шаге и разместите как показано ниже. Откройте Layer Style для этого слоя и введите параметры, показанные на картинке ниже.






Шаг 14

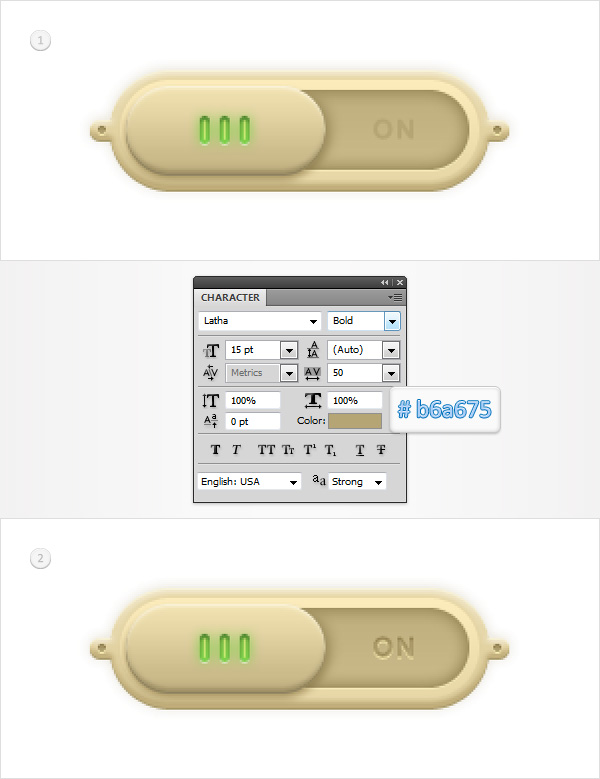

Возьмите инструмент Type Tool (T) и просто напишите «ON», как показано на первой картинке ниже. Можете использовать жирный шрифт Latha, размером в 15pt и цвета #b6a675. Откройте Layers Style для слоя с текстом и введите значения из рисунков ниже.



Шаг 15

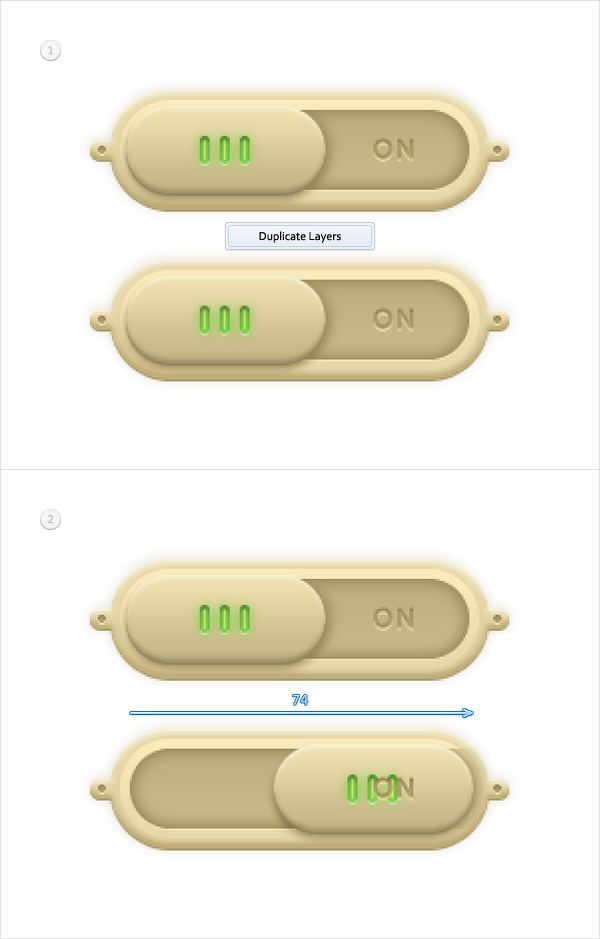

Зайдите в палитру Layers. Выделите слой с текстом, а также все слои с векторными фигурами, которые создавали до сих пор. После чего нажмите правой кнопкой мыши на любом из выделенных слоев и выберите Duplicate Layers. Выделите все сделанные копии и перетяните их немного вниз, как на картинке ниже. Вернитесь к палитре Layers и обратите внимание на сделанные копии слоев.

Выделите четыре слоя фигур, которые составляют округлую кнопку, удерживая Shift переместите их на 74px правее. В итоге работа должна выглядеть как на второй картинке ниже.

Шаг 16

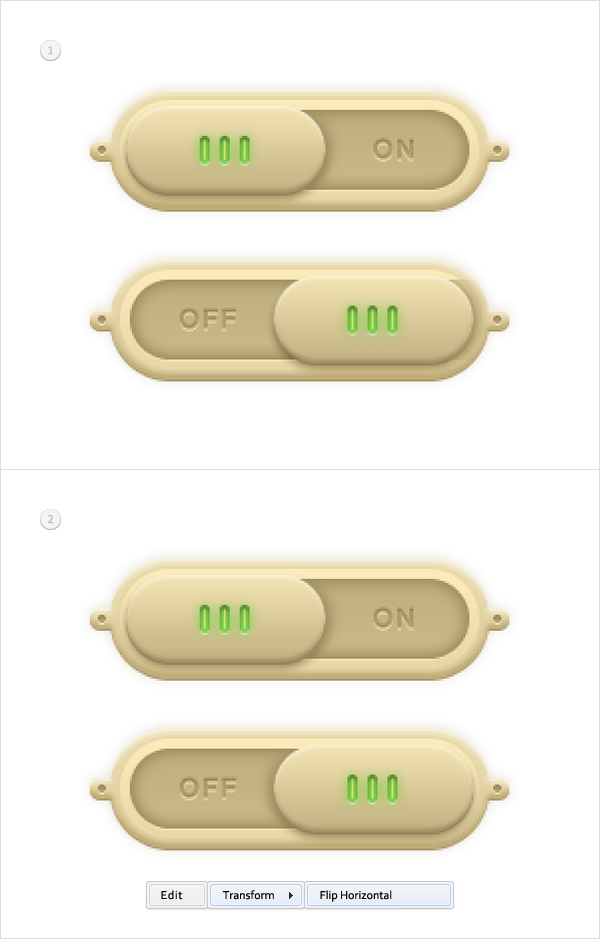

Выделите текст, перепишите «ON» на «OFF» и разместите как на картинке ниже. Выберите слой с фигурой, к которой применяли маску и в меню выберите Edit > Transform > Flip Horizontal. После чего откройте Layer Style и просто инвертируйте угол указанный в закладке Drop Shadow.


Шаг 17

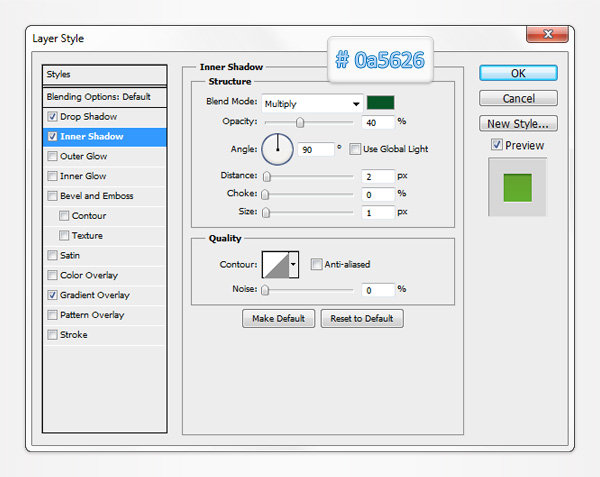

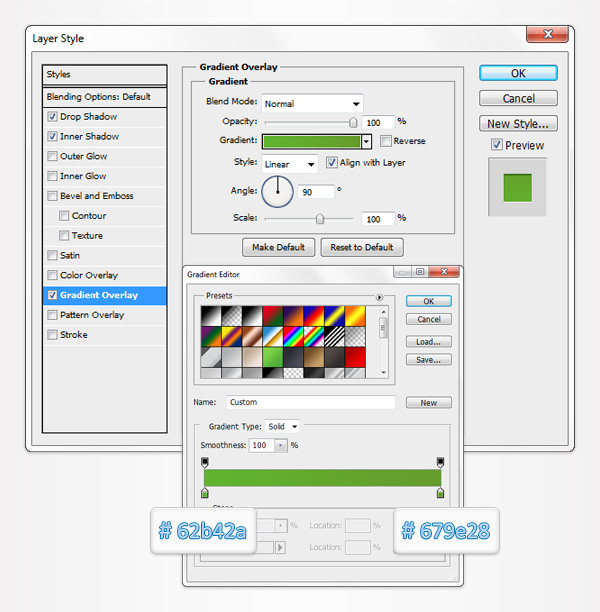

Теперь работаем с зелеными фигурами. Выделите их в палитре Layer, откройте Layer Style и измените параметры на те, что указаны ниже.




Работа сделана!

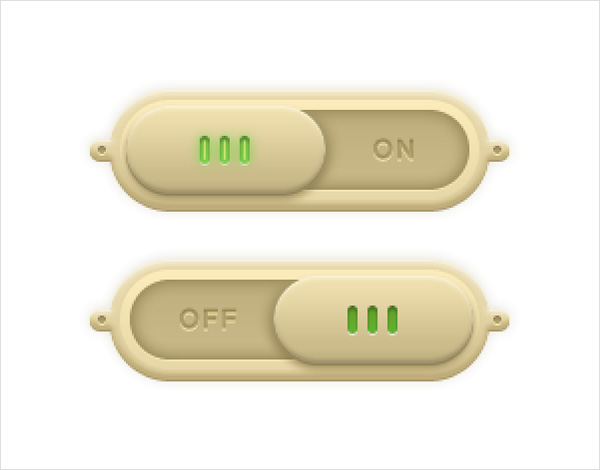

Вот как выглядит финальный вариант:

Автор урока Andrei Marius

Перевод — Дежурка
