Рисуем шесть геометрических символов в Adobe Illustrator

31 января 2016 | Опубликовано в Уроки | Нет комментариев »

В этом уроке мы будем рисовать интересные символы из базовых фигур в Adobe Illustrator. Вы увидите как создать шесть интересных примеров дизайна, а на их базе, используя и комбинируя принципы, сможете создать собственные фигуры. Их можно использовать как базу для логотипов или иконок, и конечно как отличный способ потренироваться в работе с Adobe Illustrator.



Результат

Geometric Icon Vector

Шаг 1

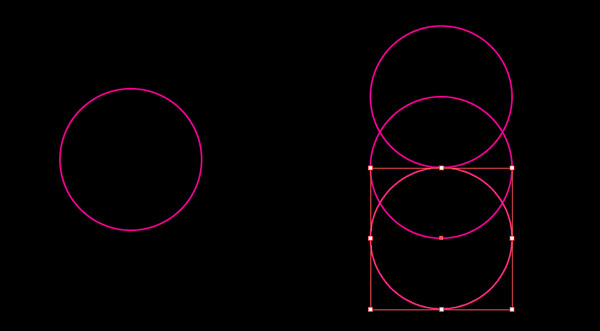

Начнем с круга. В новом документе нарисуйте круг при помощи инструмента Ellipse/Эллипс. Дублируйте круг дважды, и в палитре Align/Выравнивание выровняйте все три круга по их вертикальному центру.

Geometric Icon Vector

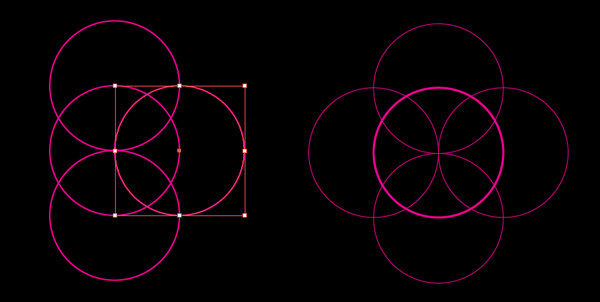

Шаг 2

Нарисуйте еще два круга по краям центрального, чтобы в итоге получилось пять. Центральному кругу укажите чуть более толстую обводку (2-3 pt, в то время как у остальных толщина обводки в 1 pt).

Geometric Icon Vector

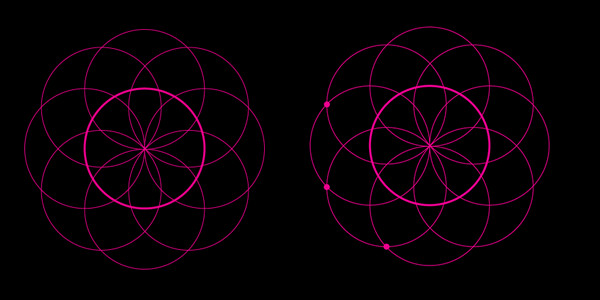

Шаг 3

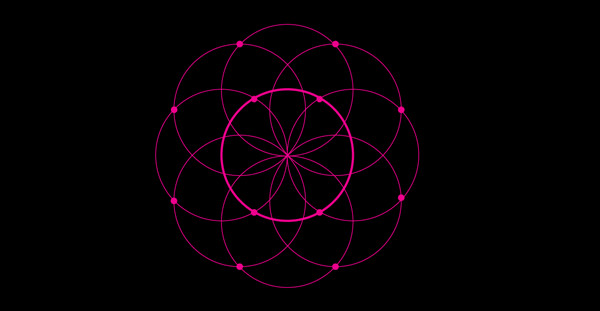

Нарисуйте еще четыре круга и расположите из по диагонали от главного круга. Всего должно получиться девять фигур. Теперь нарисуйте маленькие круги с заливкой, и расположите их в некоторых местах пересечения больших кругов.

Geometric Icon Vector

Шаг 4

Всего у нас получилось восемь маленьких кругов на внешней линии и четыре внутри. Выделите все объекты и сгруппируйте их.

Geometric Icon Vector

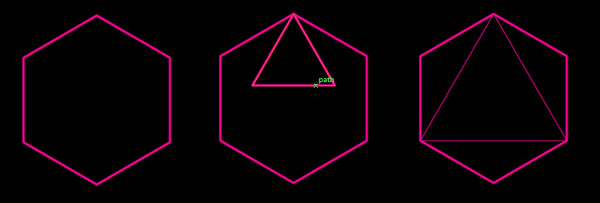

Шаг 5

Теперь перейдем шестиугольнику. Нарисуйте его при помощи инструмента Polygon/Многоугольник. Затем нарисуйте треугольник, используя тот же инструмент, и впишите его в шестиугольник, как показано на картинке ниже.

Geometric Icon Vector

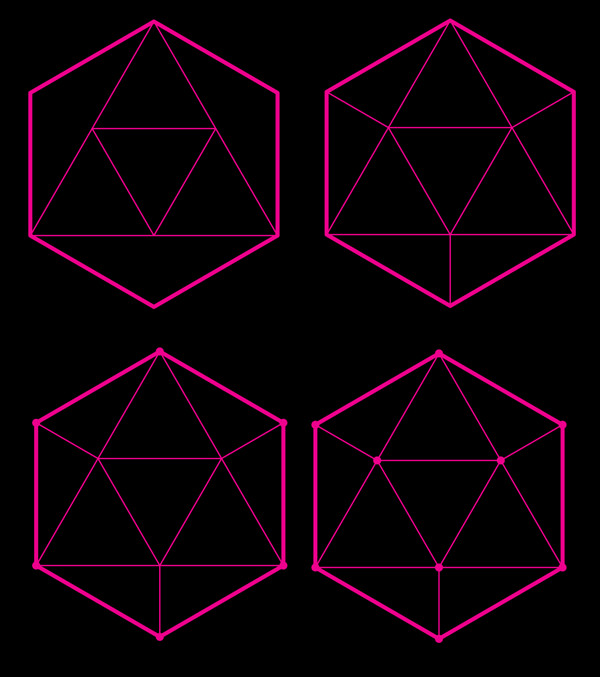

Шаг 6

В большой треугольник впишите еще один меньшего размера. Убедитесь что все фигуры выровнены по центру. При помощи инструмента Line Segment/Отрезок линии нарисуйте три линии, соединяющие верхушки маленького треугольника с углами шестиугольника (как на картинке ниже). Теперь снова нарисуйте залитые маленькие круги и расположите их в местах пересечения фигур. Сгруппируйте/Group все элементы вместе.

Geometric Icon Vector

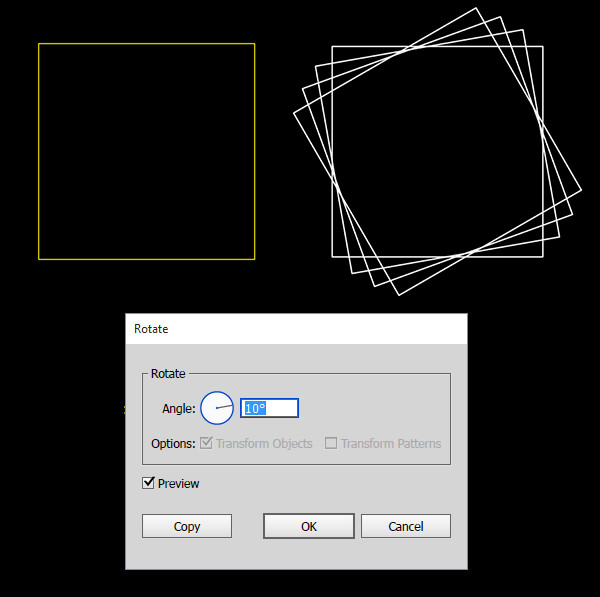

Шаг 7

Перейдем к квадрату. Нарисуйте его при помощи инструмента Rectangle/Прямоугольник. Выделите квадрат и, используя инструмент Rotate/Поворот, поверните копию квадрата на 10°. Повторите это действие так, чтобы в итоге у вас получилось восемь квадратов.

Geometric Icon Vector

Шаг 8

Сгруппируйте/Group все квадраты. Копируйте/Copy их и дважды Вставьте/Paste копии, уменьшив их примерно на 25-30%. Укажите обводкам копий меньшую толщину, чтобы узор был четко виден, затем Group/Сгруппируйте все элементы.

Geometric Icon Vector

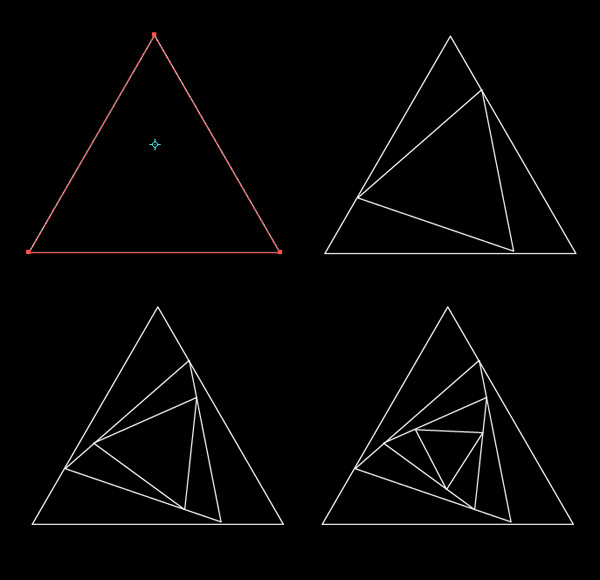

Шаг 9

Вновь используем треугольник. Нарисуйте четыре треугольника, вписывая каждый из них в предыдущий, и поворачивая их примерно на 20°. Ориентируйтесь на картинку ниже.

Geometric Icon Vector

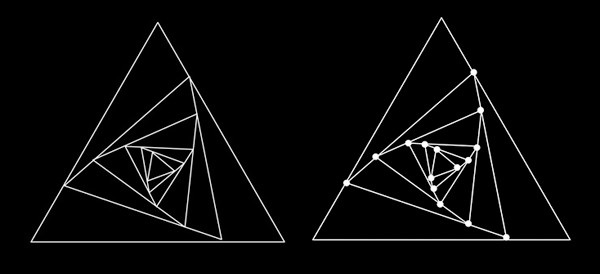

Шаг 10

Нарисуйте последний пятый, самый маленький треугольник внутри предыдущего, и поверните его сильнее остальных. Затем нарисуйте маленькие залитые кружки в местах стыка треугольников.

Geometric Icon Vector

Шаг 11

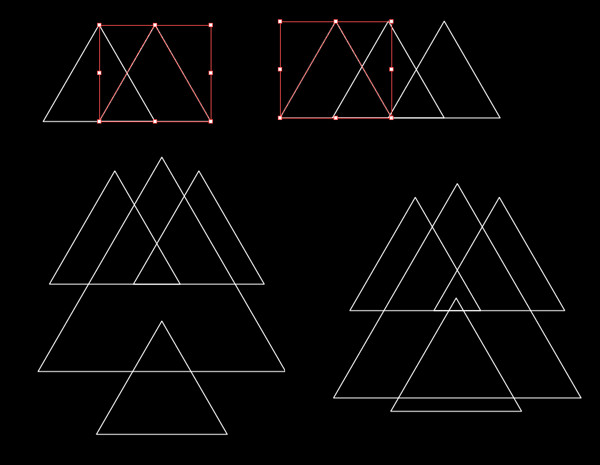

Опять возьмем за основу треугольники. Нарисуйте два одинаковых треугольника и разместите их рядом. Затем нарисуйте Треугольник вдвое больше предыдущих двух. Разместите его между двумя предыдущими треугольниками, опустив ниже. Нарисуйте еще один треугольник того же размера что предыдущие два. Разместите его в нижней части большого треугольника, но так, чтобы все маленькие треугольники пересекались в центре большого.

Geometric Icon Vector

Шаг 12

Нарисуйте две диагональные линии, как на картинке ниже. Затем разместите залитые кружочки в некоторых местах пересечения фигур. Сгруппируйте/Group все элементы.

Geometric Icon Vector

Шаг 13

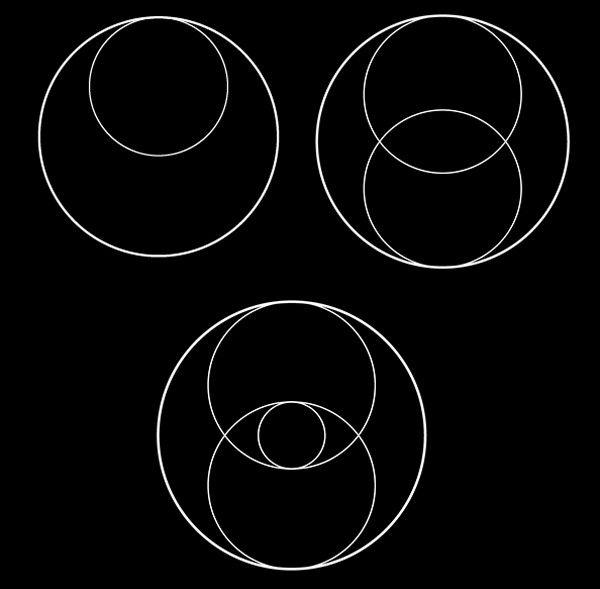

Последний символ состоит из кругов. Нарисуйте круг, затем впишите в него два меньших, пересекающихся круга, как на картинке ниже. После этого впишите в место пересечения двух меньших кругов еще один круг еще меньшего размера.

Geometric Icon Vector

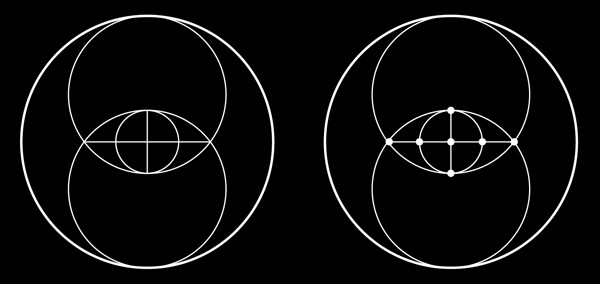

Шаг 14

Разделите крестом пространство пересечения двух средних кругов при помощи двух прямых линий. Разместите в местах пересечения линий с другими фигурами залитые кружки. Сгруппируйте элементы вместе.

Geometric Icon Vector

Шаг 15

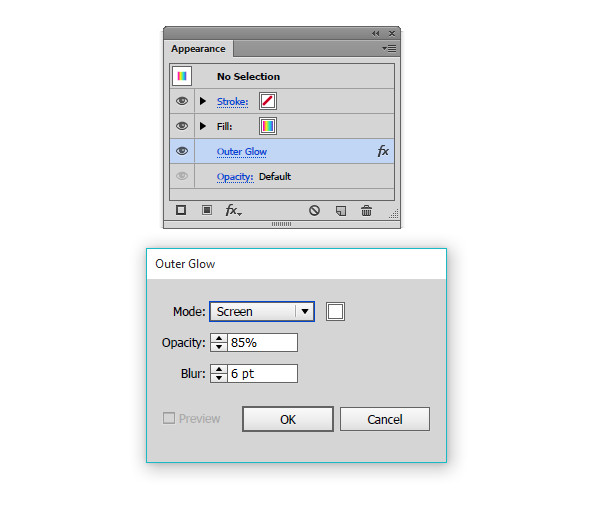

Чтобы оформить наши символы, Expand/Разберите все элементы всех фигур на Outlines/Кривые и примените к ним линейный радужный градиент. Затем укажите символам эффект Outer Glow/Внешнее свечение (Effects > Stylize > Outer Glow/Эффекты>Стилизация>Внешнее свечение), указав следующие параметры:

Mode/Режим наложения: Screen/Осветление
Color/Цвет: Белый
Opacity/Непрозрачность: 85%
Blur/Размытие: 6 pts

Geometric Icon Vector

Результат

Geometric Icon Vector

Автор урока Mary Winkler

Перевод — Дежурка
