Простой способ рисования инструментом Pen/Перо в Adobe Illustrator CC

4 августа 2015 | Опубликовано в Уроки | 2 Комментариев »

Инструмент Pen/Перо является традиционным для создания векторных элементов. Его также часто используют в качестве символа векторных программ. Тем не менее, изучение этого инструмента часто вызывает трудности и может стать серьезным препятствием на пути погружения в векторные редакторы.

У инструмента Pen/Перо много различных функций, однако основные методы использования предполагают работу с манипуляторами и на начальном этапе постичь их не так легко. Конечно, если вы поставили цель — освоить работу в Adobe Illustrator, придется себя пересилить и набить руку в использовании манипуляторов Пера, однако есть и более просто решение, которое можно использовать в иных случаях.

В этом уроке мы создадим сначала угловатый контур, а потом сгладим его при помощи функции Live Corners/Живые углы. Эта функция есть только в Adobe Illustrator CC, поэтому если у вас более ранняя версия программы, обновите ее.

1. Создаем контур

Шаг 1

Для примера возьмем обычное изображение девушки и обведем ее профиль.

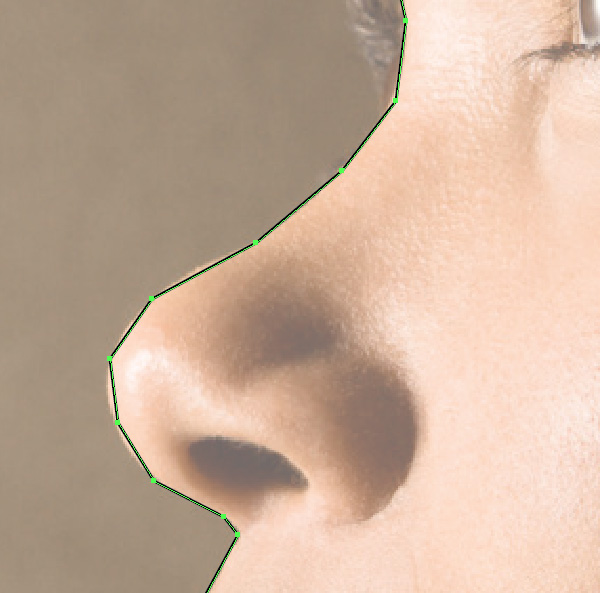

Инструментом Pen/Перо (P) обведите профиль девушки пунктирно. Вам не нужно напрягаться правильным растягиванием манипуляторов — просто кликайте один раз в место, где хотите создать следующую точку. Получится угловатый контур.

A close up of the face

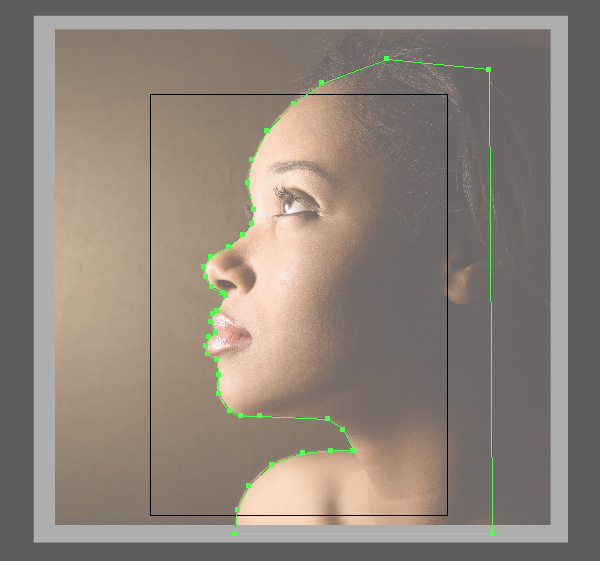

Закройте контур где-нибудь, например, за пределами рабочей области.

Point to point shape around the face

Шаг 2

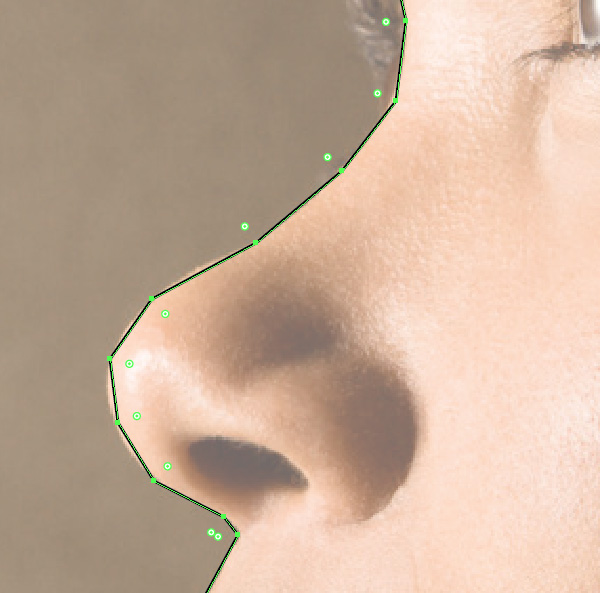

Выделите только что созданный контур при помощи инструмента Direct Selection/Прямое выделение (A). Когда контур станет активным, вы увидите рядом с точками небольшие кружочки. Это значит что вы можете изменять эти углы при помощи функции Live Corners/Живые углы.

Live Corners available

Шаг 3

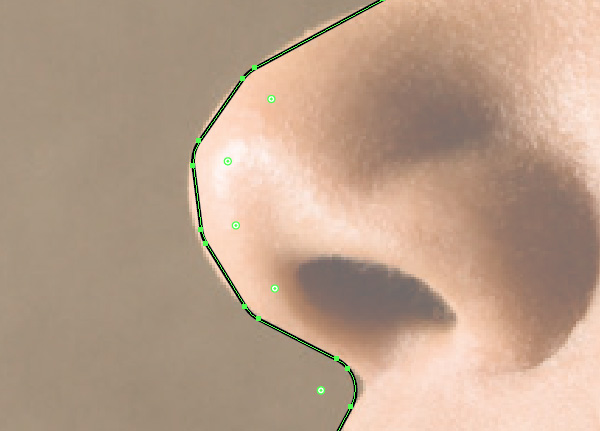

Потяните за один из углов инструментом Direct Selection/Прямое выделение (A), чтобы превратить угол в плавный изгиб.

Если вы скругляете один из углов когда выделен весь контур, остальные углы скругляются в той же степени. Вы также заметите что в контуре появляются дополнительные точки.

After using Live Corners

Шаг 4

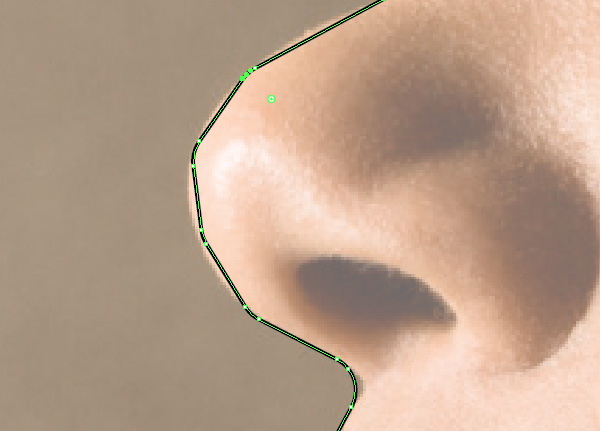

Вы можете редактировать каждый угол отдельно. Для этого инструментом Direct Selection/Прямое выделение (A) кликните по одной из точек...

Select a single point

... затем потяните за кружочек  живых углов, чтобы скруглить контур только в этом месте.

Dragging the corner further

Когда все точки будут скруглены в желаемой степени, вы получите плавный контур!

Smooth corners

2. Создание кривых при открытом контуре

Шаг 1

Этот же метод работает и с незамкнутыми контурами.

Давайте попробуем его на крыле носа. Для начала создайте угловатый контур инструментом Pen/Перо (P), затем инструментом Direct Selection/Прямое выделение (A) выделите контур, чтобы увидеть круглые иконки функции Live Corners/Живые углы.

Using Live Corners on an open path

Шаг 2

Потяните углы, чтобы скруглить контур.

Creating a smooth curve

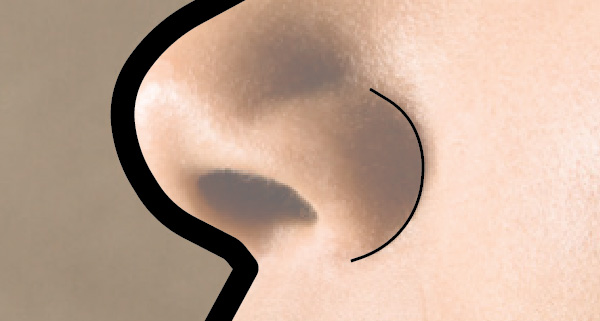

Вот и всё!

Final curved line

Автор урока Sharon Milne

Перевод — Дежурка
