Рисуем электронные часы в Adobe Illustrator

29 января 2017 | Опубликовано в Уроки | 1 Комментарий »

В этом уроке мы будем рисовать иконку электронных часов в Adobe Illustrator. Мы используем только стандартные инструменты, такие как Rectangle/Прямоугольник, Line Segment/Отрезок линии а также палитру Align/Выравнивание. В итоге мы получим стильную геометрическую иконку, которую вы можете использовать в качестве шаблона для создания целого набора на нужную вам тему.



Результат

project-preview-large

Шаг 1

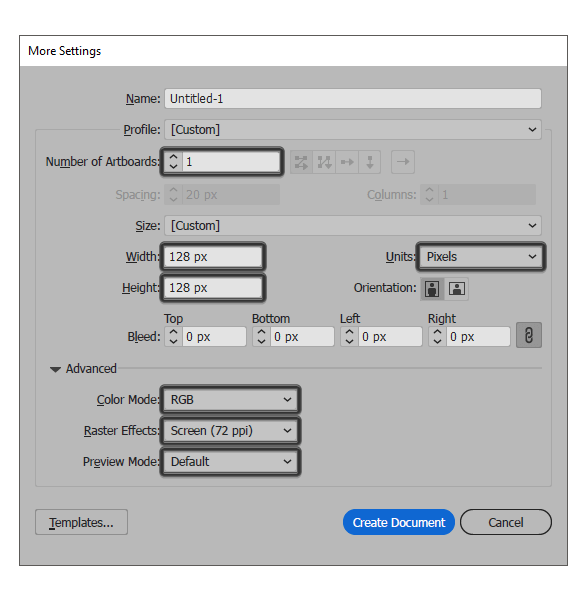

Создайте новый документ, нажав Control-N и укажите в появившемся окне параметры как на картинке ниже:

1-setting-up-a-new-document

Шаг 2

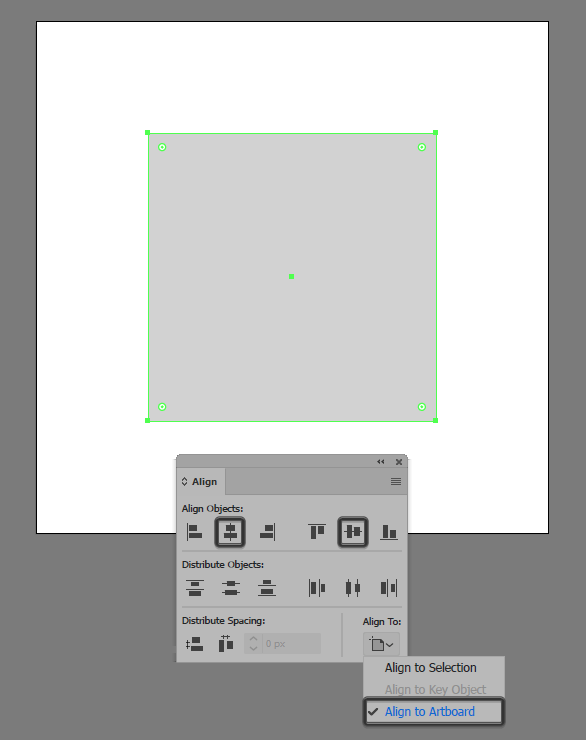

Нарисуйте прямоугольник размером 72 x 72 px и укажите ему цвет заливки #D3D3D3. После этого выровняйте его по центрам горизонтально и вертикально относительно рабочей области.

2-creating-and-positioning-the-main-shape-for-the-watchs-body

Шаг 3

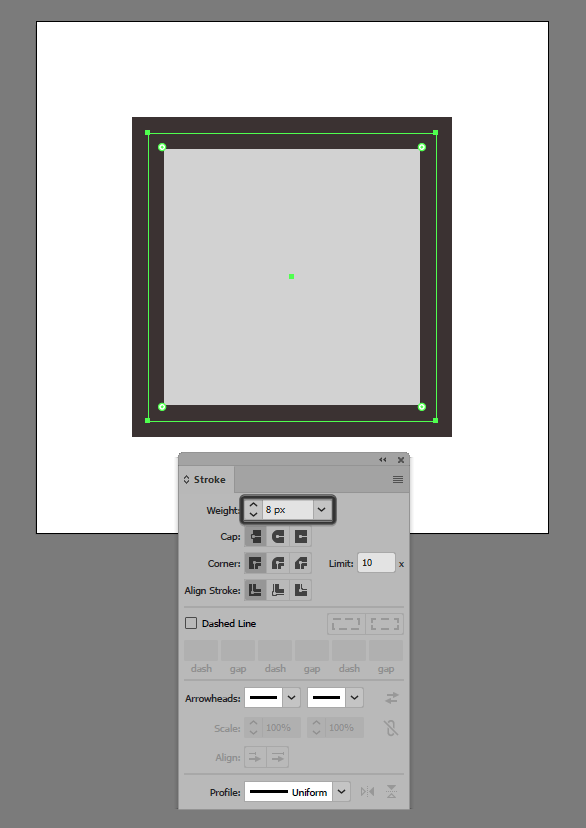

Дублируйте только что созданный квадрат, нажав Control-C и Control-F. Верхней копии укажите отсутствие заливки и обводку цвета #382E2E, толщиной в 8 px.

Выделите обе фигуры и сгруппируйте их, нажав Control-G.

3-adding-the-outline-to-the-smartwatchs-main-body

Шаг 4

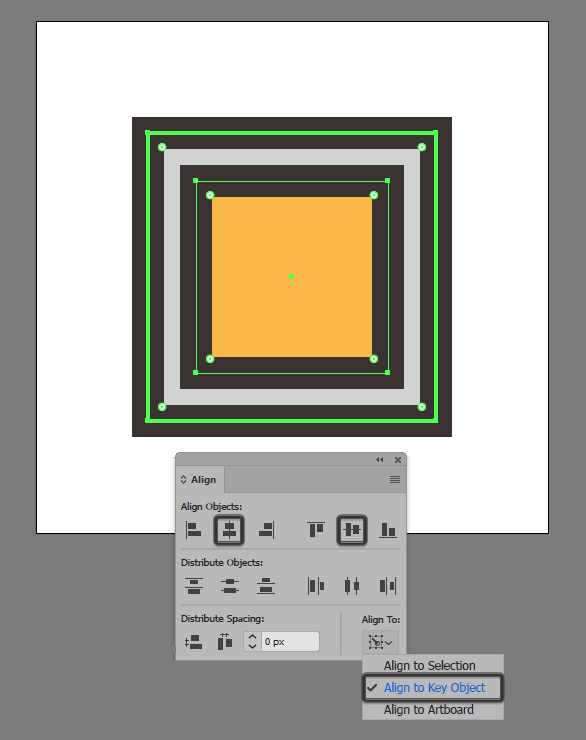

Займемся созданием дисплея. Нарисуйте квадрат размером 48 x 48 px, укажите ему цвет заливки #F9B946, и обводку как в предыдущем шаге — толщиной в 8 px и цвета #382E2E, выровняйте все по центрам.

4-creating-and-positioning-the-main-shapes-for-the-watchs-display

Шаг 5

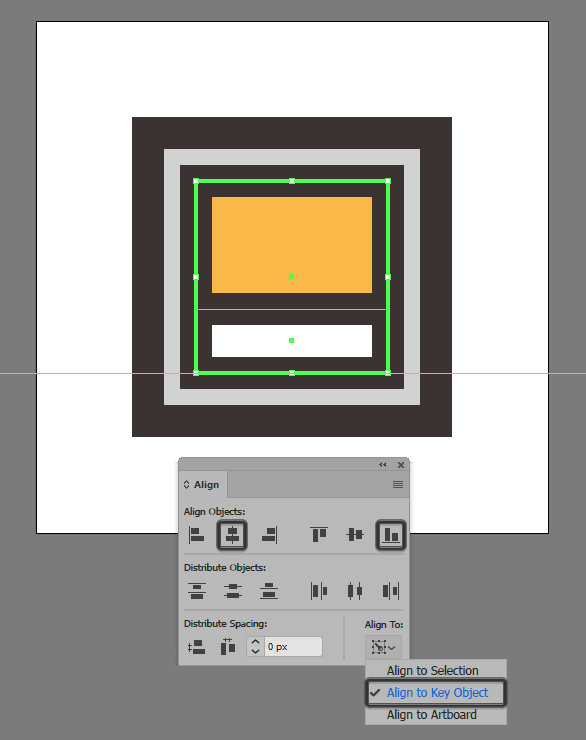

Нарисуйте еще один прямоугольник ниже. Укажите ему размер 48 x 16 px и белый цвет заливки, а также нашу обводку. Поместите его в нижнюю часть желтого квадрата и выровняйте его как показано ниже.

5-creating-and-positioning-the-main-shapes-for-the-watchs-info-card

Шаг 6

Добавим деталей. На белом прямоугольнике нарисуйте две линии с обводкой нашего цвета и толщиной в 4 px. Разместите их как показано на картинке ниже.

В этом шаге для вашего удобства, можно включить режим Pixel Preview/Пиксельный просмотр (Alt-Control-Y).

6-drawing-in-the-little-horizontal-detail-lines-onto-the-watchs-info-card

Шаг 7

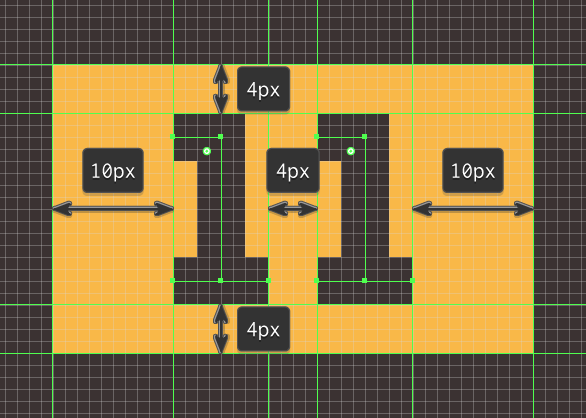

При помощи линий того же цвета, но толщиной уже 8 px нарисуйте цифры как на картинке ниже.

7-drawing-in-the-displays-numeric-info

Шаг 8

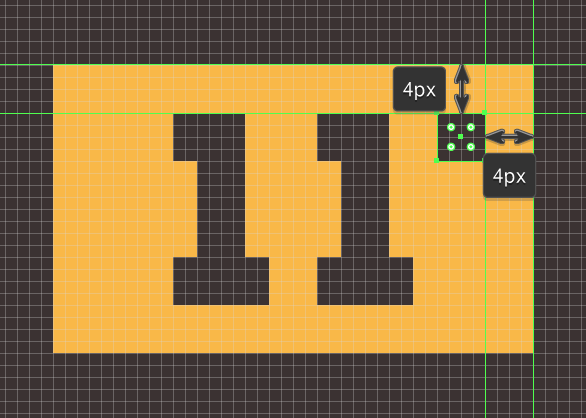

Наконец нарисуйте маленький прямоугольник - 4 x 4 px с цветом заливки #382E2E и разместите его в правой верхней части дисплея.

Выделите все и нажмите Control-G, чтобы сгруппировать работу.

8-creating-and-positioning-the-displays-little-square-ui-element

Шаг 9

Нарисуйте еще один небольшой прямоугольник размером 4 x 16 px того же цвета в правой части часов. Это будет наша кнопка. Выровняйте его относительно группы, затем сгруппируйте вместе всю работу (Control-G).

9-creating-and-positioning-the-watchs-main-button

Шаг 10

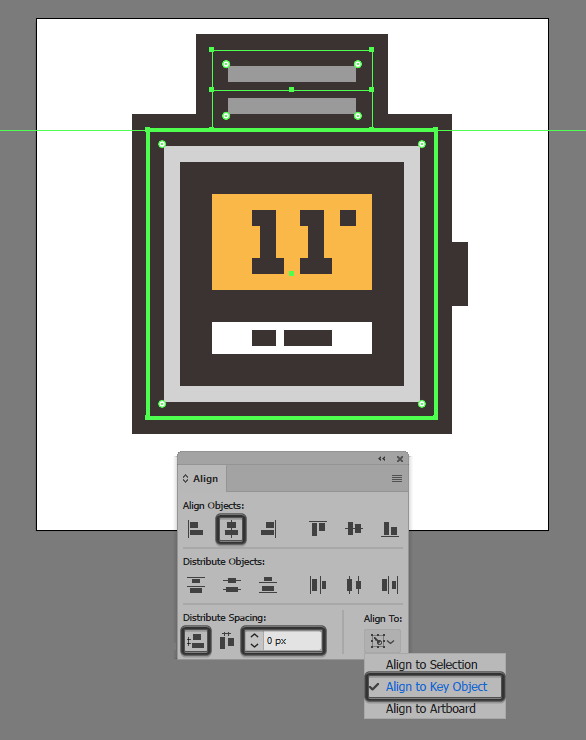

При помощи прямоугольника размером 40 x 20 px с цветом заливки #9B9B9B и нашей стандартной обводкой толщиной в 8 px нарисуйте верхнюю часть ремешка. Разделите его на две части линией толщиной в 4 px. Выровняйте все по центру и сгруппируйте всю работу.

10-creating-and-positioning-the-main-shapes-for-the-upper-section-of-the-watchs-band

Шаг 11

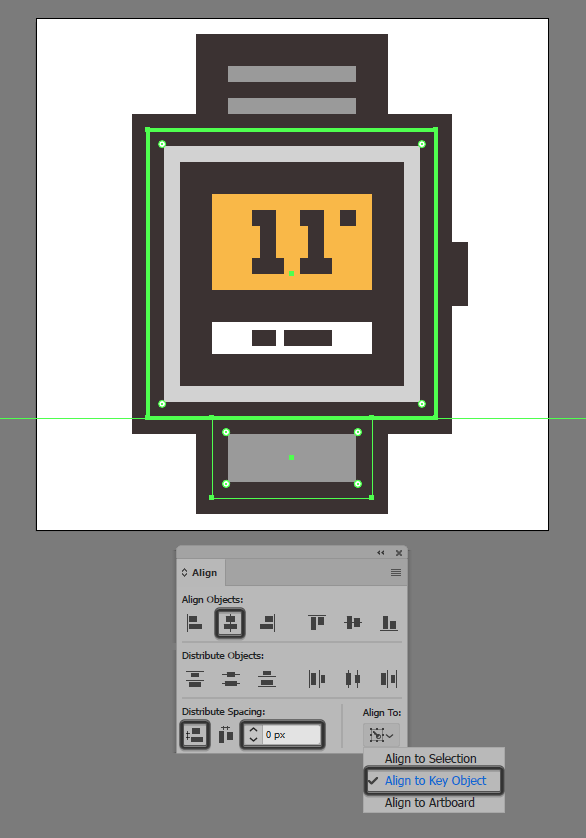

Создайте копию ремешка (Control-C > Control-F) и разместите копию ниже, убрав при этом разделительную линию.

11-creating-and-positioning-the-main-shapes-for-the-bottom-section-of-the-watchs-band

Шаг 12

Завершите работу, нарисовав небольшую тень под дисплеем, размером 40 x 12 px (#382E2E).

Сгруппируйте всю работу (Control-G) и это всё!

12-finishing-off-the-icon

Результат

project-preview-large

Автор урока Andrei Ștefan

Перевод — Дежурка
